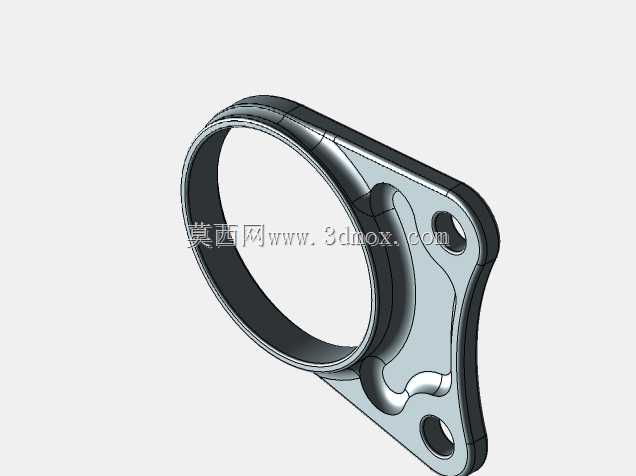

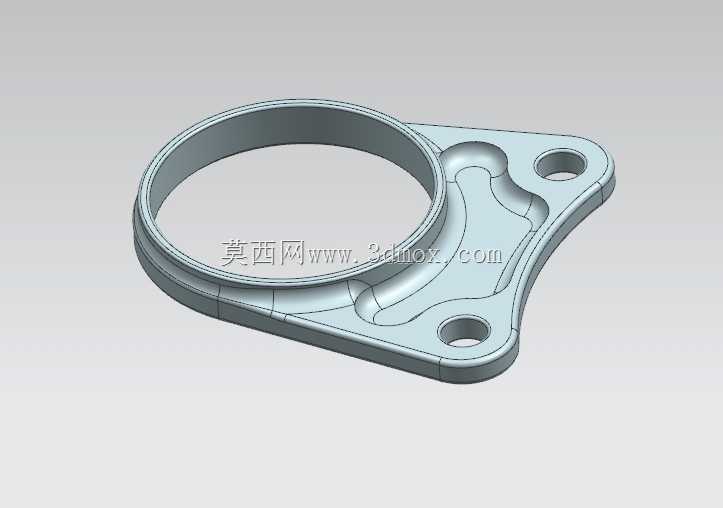

带安装法兰的环形夹持紧固连接件

　　这类带安装法兰的环形夹持件，在工业现场的管线布设、小型杆件固定场景中应用十分广泛，不管是气动回路里的硬管沿机架排布固定，还是小型设备上的传感杆件、操作杆的位置锁定，都能看到这类结构的身影。不同于普通的卡箍结构，它把夹持环体和安装法兰做成了一体化的结构，省去了额外拼接安装座的工序，安装时只需要通过法兰上的两个安装孔完成基座固定，再将需要夹持的杆件穿入环体内部，拧紧环侧的锁紧结构就能完成固定，整个安装流程不需要复杂的工装配合，现场作业效率比分体式夹持结构高出不少。从结构设计逻辑来看，整个零件的受力路径做了针对性的优化，环体部分承担径向夹持力，法兰部分承担安装面的拉拔与剪切载荷，两者之间的过渡区域做了平滑的圆弧加厚处理，

　　避免直角过渡带来的应力集中问题，就算在长期受振动的工况下，过渡区域也不会出现疲劳开裂的情况。环体的内圆面做了轻微的粗糙度控制，既保证和被夹持杆件的接触面积足够，不会出现锁紧后打滑移位的问题，又不会因为表面过于粗糙划伤杆件的表面防护层，对于表面做了阳极氧化或者喷塑处理的杆件十分友好。法兰上的两个安装孔做了沉台设计，安装时螺丝头可以完全沉入沉台内部，不会突出法兰表面，既避免了螺丝头和其他相邻零件发生干涉，也让整个安装面贴合更紧密，不会出现因为螺丝头垫高导致的安装歪斜问题。从安装边界尺寸来看，环体的内径适配常规6s规格的杆件外径，安装时环体轴线和安装法兰平面的垂直度控制在0.05mm以内，保证杆件安装后不会出现偏斜，

　　两个安装孔的中心距按照通用安装基座的标准孔位设计，可以直接适配市面上多数标准型材的安装槽位，不需要额外打孔调整。环体侧壁的锁紧位置做了局部加厚，锁紧时的压紧力可以均匀分布在整个环体内壁，不会出现局部压力过大导致杆件被夹变形的问题，就算是薄壁铝管这类容易变形的杆件，用这个夹持件固定也不会出现管体凹陷的情况。在实际设备维护场景中，这种一体化夹持件的优势更明显，当需要调整杆件位置的时候，只需要稍微松开环侧的锁紧螺丝，就可以转动或者轴向移动杆件调整位置，调整到位后重新拧紧即可，不需要把整个零件从基座上拆下来，大幅降低了设备调试和维护的时间成本。很多户外布设的通讯杆件、小型设备的天线固定，也会选用这类结构的夹持件，因为它的法兰安装面贴合度好，

　　长期受户外风吹振动也不会出现松动移位的情况，相比普通的喉箍固定，可靠性提升了一个层级。设计这类零件的时候，需要重点关注环体的开合量控制，既要保证锁紧时能牢牢抱紧杆件，又要保证松开时环体内径比杆件外径大出足够的间隙，方便杆件穿入和位置调整，间隙太小会导致杆件拆装困难，间隙太大则会导致锁紧时环体变形量过大，长期使用会出现金属疲劳导致夹持力下降。另外法兰和环体连接位置的圆角半径不能太小，圆角过小会导致冲压或者机加工的时候应力集中，零件受冲击的时候容易从连接位置断裂，圆角过大则会增加零件的整体占用空间，容易和周边零件产生干涉，需要根据实际安装空间做平衡调整。这个零件的整体厚度也经过了针对性的匹配，法兰部分的厚度保证安装螺丝锁紧时不会出现法兰变形，环体部分的厚度则在保证夹持强度的前提下尽可能做薄，减少整体重量和材料占用，对于批量应用的场景来说，合理的厚度控制能有效降低生产成本。
