插针式低频电源变压器结构设计

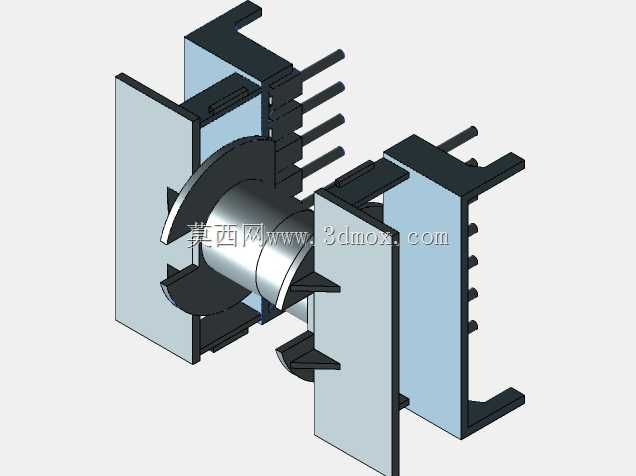

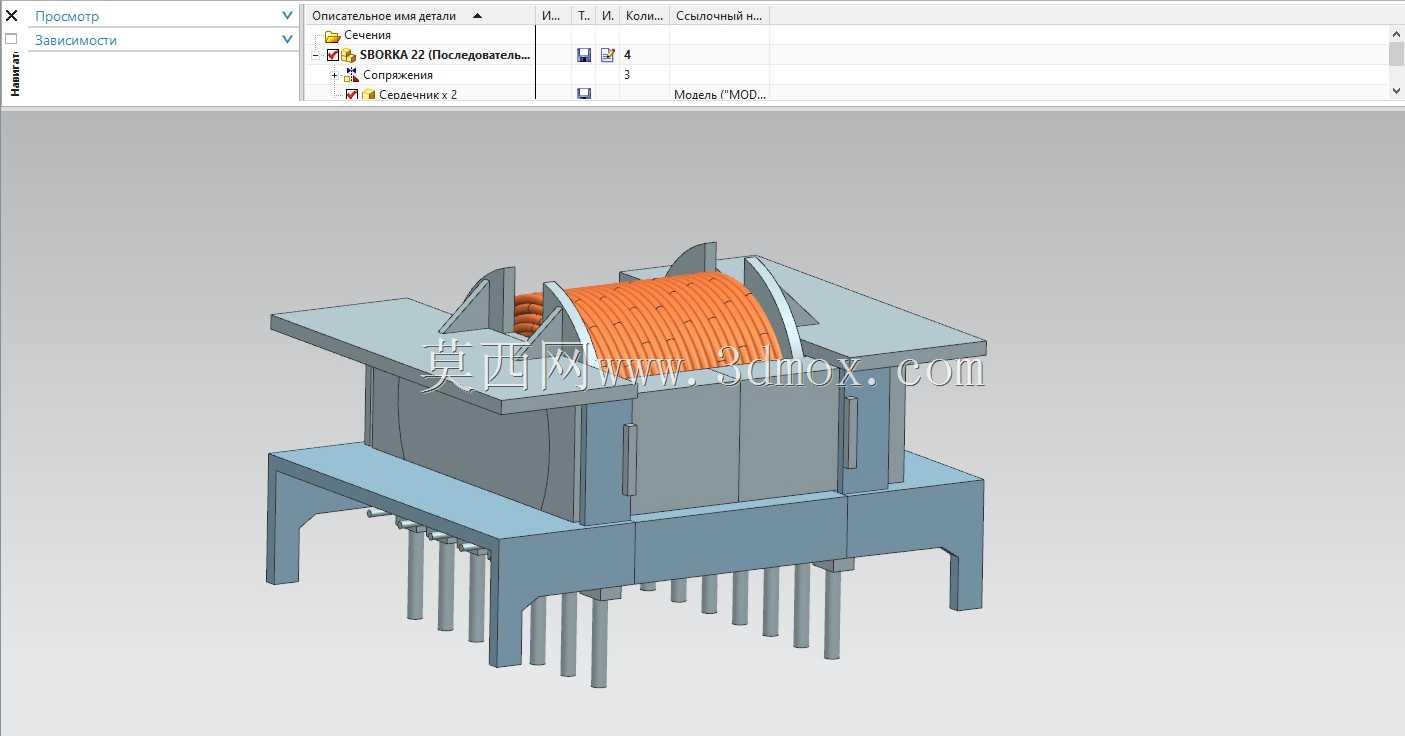

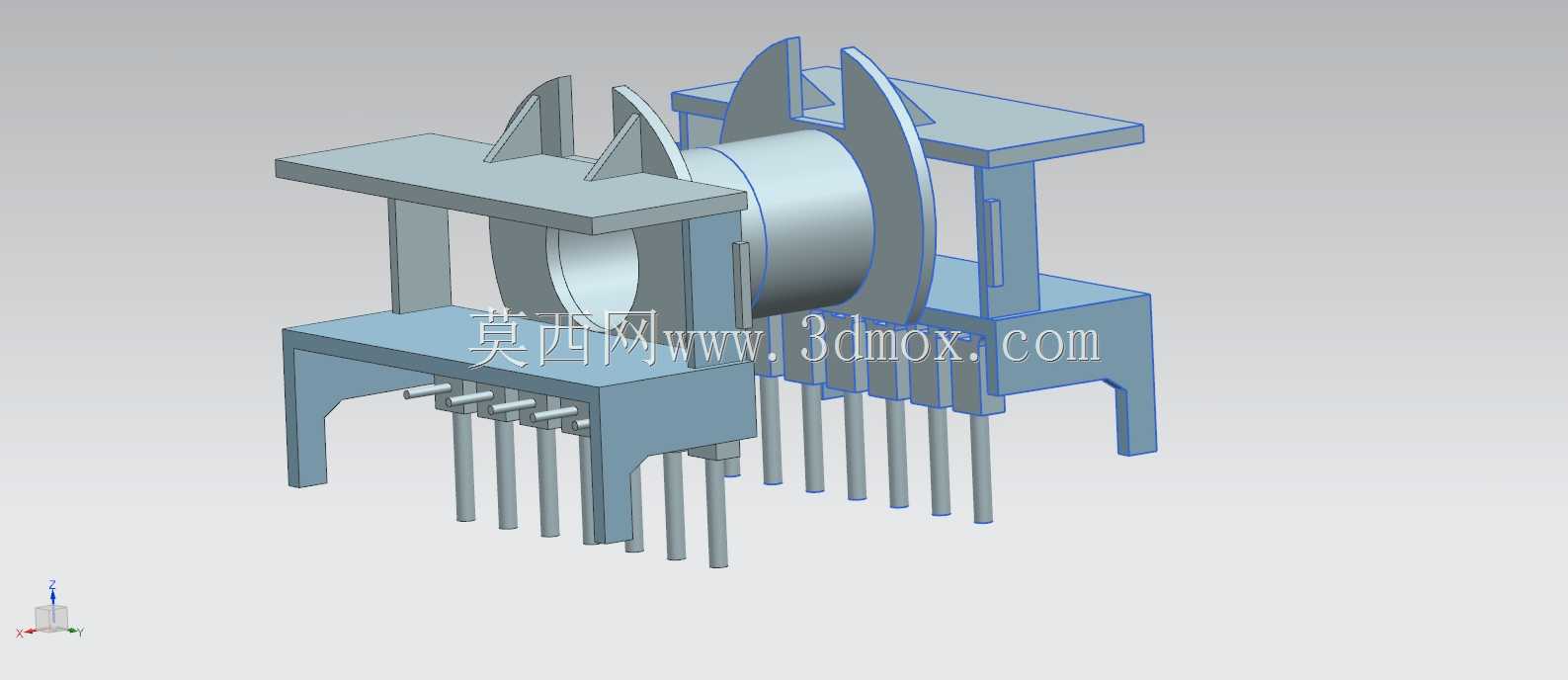

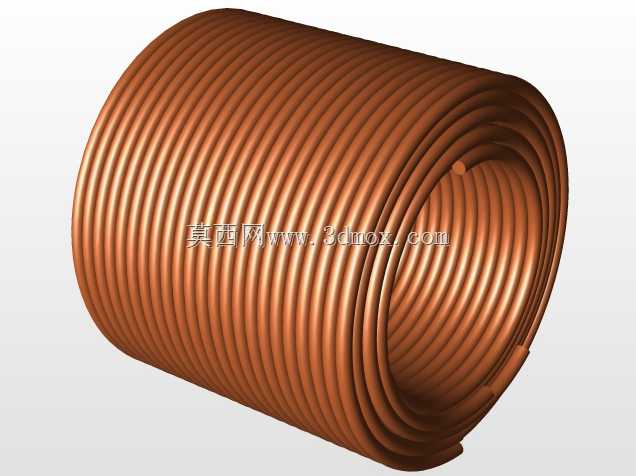

　　这款插针式变压器主要面向小功率低压供电场景设计，常见于消费类电子控制板、小型通讯终端、工业传感模块的板载供电回路中，承担交流电压幅值转换、高低压侧电气隔离的核心作用，是板级电源链路里不可缺少的无源电磁组件。从结构设计逻辑来看，整体采用骨架承托+引脚引出的布局，底部的安装基座直接延伸出多根直插式金属引脚，适配PCB板的通孔焊接工艺，引脚排布遵循常规小功率变压器的间距规范，安装时可直接插入对应孔径的PCB焊盘完成波峰焊固定，不需要额外设计固定支架，能有效压缩板上占用的安装空间。骨架部分采用耐高温绝缘工程塑料注塑成型，中间的绕线仓用来容纳漆包线绕制的初次级绕组，绕组外层包裹绝缘防护层，避免绕线与外部金属结构发生短路，

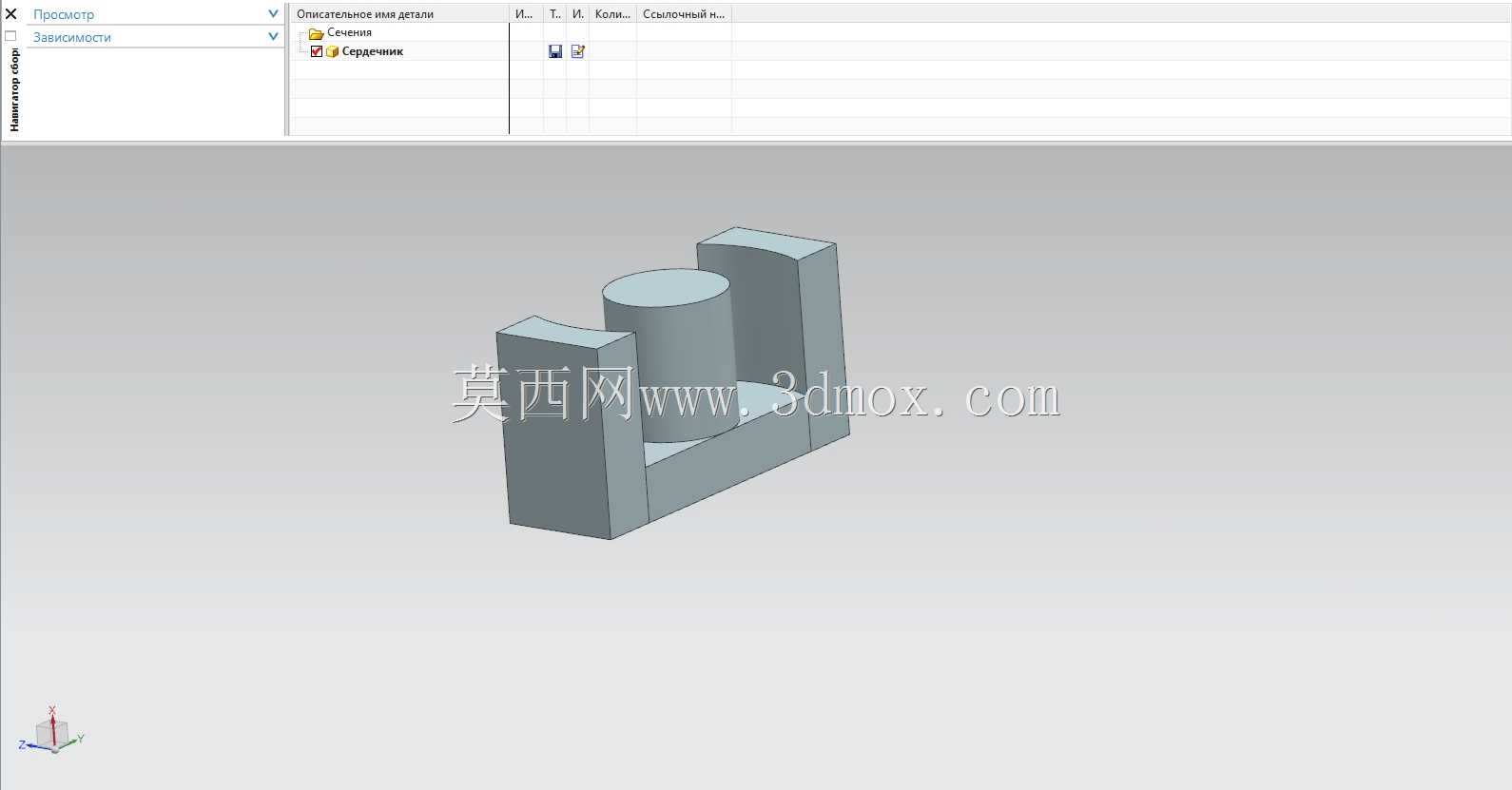

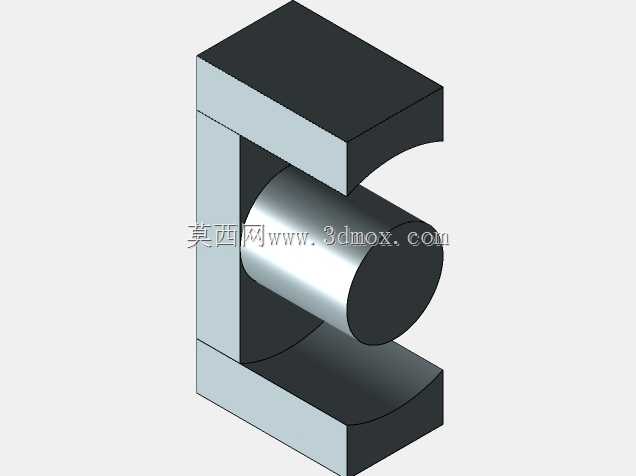

　　同时也能在浸漆工序中固定绕组位置，防止设备运输或运行过程中受振动出现绕线松散、匝间位移的问题。两侧的限位挡边一方面约束绕组的轴向位置，避免绕线超出骨架边界，另一方面也作为磁芯的安装定位结构，EI型硅钢片叠装组成的磁芯从骨架两侧对插就位，叠片之间保持紧密贴合，降低磁路中的气隙，减少空载电流与铁损，提升能量转换效率。磁芯外部的固定结构将叠片压紧，避免长期运行受电磁振动出现叠片松动、产生异常噪音的问题。从安装边界来看，整体外形方正，底部引脚的伸出长度适配常规1.6mm厚度PCB的焊接要求，引脚直径与通用通孔焊盘尺寸匹配，设计时预留了引脚与周边走线、元件的安全电气间隙，高压侧与低压侧引脚之间的爬电距离满足安规要求，

　　不需要额外增加绝缘挡板就能满足小功率供电场景的绝缘规范。绕组的匝数配比根据目标输入输出电压参数设计，线径选择匹配额定工作电流，避免长期满负载运行出现绕组过热的问题，骨架上预留的线槽方便初次级绕组的出线端直接连接到对应引脚上，减少内部飞线，提升生产装配的效率，也降低内部接线断裂的失效风险。这类直插式变压器相比贴片式结构，焊接后的机械强度更高，抗振动性能更好，适合在有一定机械应力的工业类板卡上使用，同时绝缘结构更容易满足安规隔离的要求，在需要强弱电隔离的低压控制回路中应用十分广泛。设计过程中重点平衡了绕组空间、磁芯尺寸与安装引脚的排布关系，在满足额定功率输出的前提下尽可能压缩整体体积，让结构更紧凑，同时兼顾生产装配的工艺性，

　　不管是绕线工序、磁芯叠装还是后续的插件焊接，都能适配常规电子加工产线的作业流程，不需要定制特殊工装就能完成组装。磁芯的叠厚根据功率等级调整，这款结构的磁路截面适配6s级小功率输出需求，空载损耗控制在较低水平，长期待机状态下的能耗符合小型电子设备的供电要求，绕组层间的绝缘材料选用耐温等级匹配的绝缘纸，能承受长期运行的温升，避免绝缘老化失效。底部基座的结构设计兼顾了引脚的固定强度，引脚与塑料基座结合处做了防松结构，避免插件或焊接过程中引脚出现松动、移位，导致内部绕组接线断裂。整体结构没有多余的复杂零件，组成部件包括塑料骨架、漆包线绕组、硅钢片磁芯、绝缘防护层、金属插针，零件数量少，装配流程简单，适合批量生产，同时结构可靠性高，能满足常规民用、工业级电子设备的使用寿命要求。
