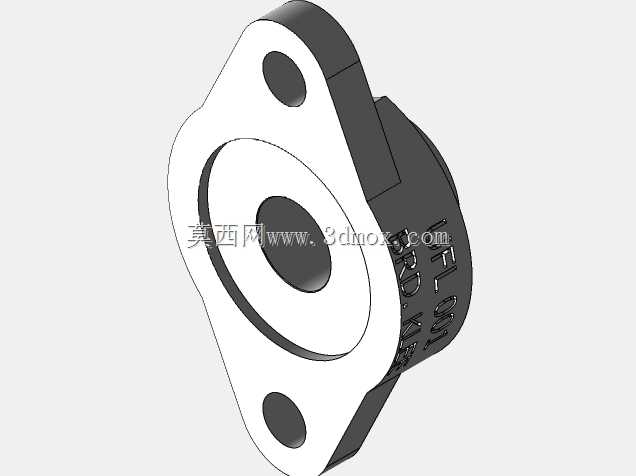

菱形法兰式带座外球面轴承ufl001结构

　　在轻工输送线、小型食品加工设备、桌面级自动化工装的传动布局里，这类菱形两孔安装的带座轴承是出镜率极高的支撑部件，很多做小型设备结构设计的工程师，在布局短轴、轻载传动轴的支撑点位时，往往会优先考虑这类结构，核心原因就在于它的安装容错率高、占用安装空间小，不需要额外加工复杂的轴承座安装槽位，只要在安装基板上开出对应轴过孔、打两个安装螺栓孔就能完成固定，对于小批量试制的设备、需要快速迭代的工装结构来说，能省下不少安装位的加工工时。

　　从实际使用场景来看，这类轴承常被用在输送线的从动辊筒两端支撑、小型皮带传动机构的张紧轮支撑、小型风机叶轮的轴端支撑这类载荷不大、转速中等的工况里，它自带的轴承座和轴承外圈是过盈配合压装到位的，不需要现场再做轴承和座体的装配校准，安装时只要把轴穿入轴承内圈，拧紧内圈上的紧定螺钉就能完成轴和轴承的锁固，相比需要分别采购轴承、加工轴承座、再做同轴度校准的分体式支撑结构，整体装配效率能提升不少，也能降低现场装配人员的技能要求，不需要专门的工装就能完成安装。

　　设计这个模型的时候，首先要考虑的是安装边界的匹配问题，菱形法兰的两个安装孔中心距是选型时的核心参数，两个孔的位置对称分布在轴承中心的两侧，法兰的切边设计刚好能避开安装位周边的凸起结构，相比圆形四孔法兰的轴承座，它的横向占用尺寸更小，在安装空间局促的位置，比如设备框架的边角位置、两块立板的狭窄间隙里，菱形两孔的结构能顺利装进去，不会和周边结构产生干涉。建模的时候要注意轴承座本体的拔模角度，因为这类座体多是铸铁压铸或者粉末冶金成型，外壁需要留够符合工艺要求的拔模斜度，不能做成垂直直壁，否则批量生产的时候脱模困难，容易出现座体表面拉伤的问题。

　　轴承部分的结构要还原真实的配合关系，内圈的紧定螺钉孔位置要和实际产品一致，螺钉孔是贯穿内圈壁厚的，建模时要做出螺纹孔的收尾结构，不能直接打个光孔应付；轴承外圈和座体内腔的配合面要做贴合处理，不能留不合理的间隙，座体上包裹轴承外圈的部分壁厚要均匀，避免压装轴承的时候因为壁厚不均导致座体开裂，实际工程里这个位置的壁厚一般会根据轴承外径做匹配，保证压装后座体对轴承外圈的抱紧力足够，不会在轴转动的时候出现外圈跟转的问题。

　　法兰安装面的平面度是建模时需要注意的细节，整个法兰和安装基板贴合的面要做平，不能有凸起或者凹陷，否则螺栓拧紧之后座体会出现倾斜，导致轴承内圈和轴的同轴度偏差过大，转动的时候会出现卡滞、异响，甚至会加快轴承的磨损，缩短使用寿命。两个安装孔的位置要做沉头设计，适配对应规格的内六角螺栓或者外六角螺栓，沉头孔的深度要保证螺栓拧紧之后，螺栓头不会高出法兰表面，避免和周边转动的部件产生刮碰。

　　从功能特性上来说，这类带座轴承自带一定的调心性能，因为外球面轴承的外圈球面和座体的凹球面是配合的，当安装轴出现轻微的挠度变形、或者安装孔的同轴度有小范围偏差的时候，轴承内圈可以跟着轴做小角度的偏转，不会出现别劲的情况，这对于刚性不算特别好的薄板焊接机架来说非常友好，很多小型设备的机架是用薄钢板折弯焊接而成的，安装面的加工精度不高，用这类带调心性能的轴承，就能补偿一部分安装误差，保证传动的顺畅性。

　　建模的时候还要注意轴承端面的标识细节，座体侧面的型号标识位置要和实物一致，字符的凸起高度要符合压铸工艺的要求，不能做的太高否则容易出现填充不满的问题，也不能太浅导致标识看不清。轴承的密封结构也要还原，两端的密封圈要做出唇边的结构，这类轴承一般都是自带预润滑脂的，密封圈的作用是防止内部的润滑脂泄漏，同时阻挡外部的粉尘、水汽进入轴承内部，在有少量粉尘的生产车间里，这种带密封的结构能延长轴承的维护周期，不需要频繁拆开加注润滑脂。

　　在做设备布局选型的时候，要注意这个轴承的载荷方向，它主要承受径向载荷，能承受的轴向载荷比较小，所以不能用在有大轴向力的传动位置，比如斜齿轮传动的支撑点、皮带张紧力过大的位置，选型的时候要核算径向载荷的大小，匹配对应载荷等级的型号，避免过载导致轴承提前失效。另外安装的时候两个固定螺栓要对角逐步拧紧，不能一次性把单边螺栓拧死，否则会导致座体偏移，轴承内圈出现偏载，转动的时候阻力变大。

　　整个模型的结构拆分要符合实际装配逻辑，轴承部分可以拆分为内圈、外圈、钢球、保持架、密封圈几个部分，座体是单独的零件，紧定螺钉是标准件，这样在做装配模拟、工程图导出的时候，能清晰表达每个零件的配合关系，方便后续做工程图的尺寸标注、BOM表的生成，对于结构设计人员来说，拿到这个模型就能直接调入装配体里使用，不需要再重新建模，能节省不少设计阶段的时间。
