带ST7920控制器SPI接口LCD12864显示模组

　　在嵌入式控制、工业人机交互、小型智能终端的开发场景里，12864规格的点阵液晶始终是中低分辨率显示需求的高适配选项，这款搭载ST7920控制芯片、采用SPI通信接口的LCD12864显示模组，就是针对紧凑安装空间、简化布线需求的场景做的结构优化设计。从实际工程选型的角度看，这类显示模组常被用在小型工控面板、手持检测设备、桌面级小型装置的状态显示环节，不需要复杂的图形渲染能力，仅需完成字符、简单图标、参数数值的清晰呈现，相比更高分辨率的彩屏，它的驱动逻辑更简单，主控资源占用更低，在不需要触控、不需要彩色显示的场景里，稳定性和成本控制都有明显优势。

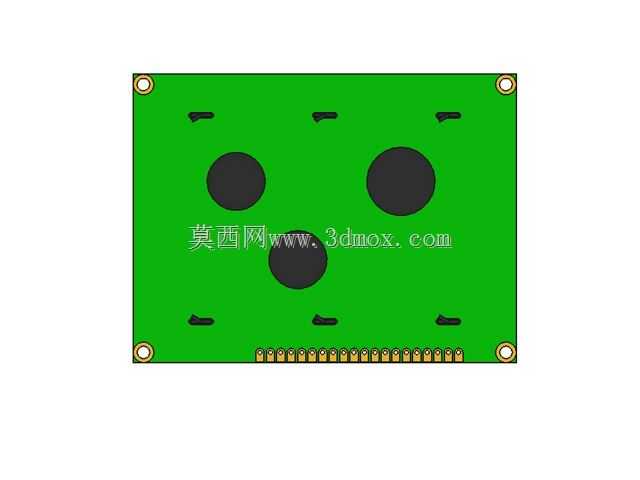

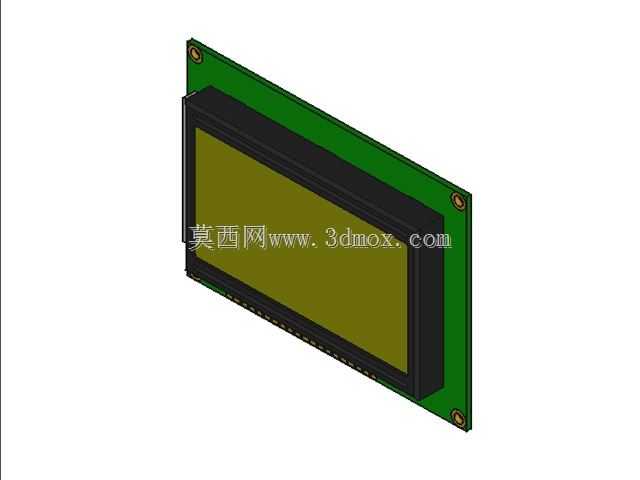

　　从结构设计的思路来看，这款模组采用了PCB基板加液晶层叠的经典结构，绿色的FR4基板作为整个显示单元的承载基础，四个角预留的金属化安装孔是结构安装的核心定位基准，孔位的位置公差控制在±0.1mm范围内，适配M2或者M2.5规格的固定螺丝，安装时不需要额外做复杂的固定支架，直接通过四个角的孔位就能把模组锁装在设备的前面板内侧，前面板只需要开出对应液晶显示区域的视窗开口即可，视窗的边缘可以做0.5mm的遮光唇边，刚好压住液晶模组的黑边区域，避免漏光影响显示效果。液晶部分的黑色塑封边框一方面是固定液晶玻璃和背光组件，另一方面也起到了遮光的作用，避免背光从侧边漏出，影响显示区域的对比度。

　　从功能特性上看，板载的ST7920控制器内置了中文字库，不需要主控端额外做字模存储，通过SPI接口只需要少量的IO口就能完成通信，相比传统的并行接口12864屏，SPI版本的接线数量从十几根减少到4根左右，包括电源、地、时钟、数据引脚，大幅简化了主板的布线难度，也减少了接线松动带来的通信故障概率，在空间紧凑的手持设备里，更少的接线也能给其他元器件腾出更多布线空间。模组的黄绿屏显示模式是这类工业级屏的经典配置，在室内光线环境下对比度足够，可视角度能满足正面操作的需求，背光采用均匀的侧部导光设计，不会出现局部亮斑的问题，低亮度环境下也能清晰读取屏幕上的参数。

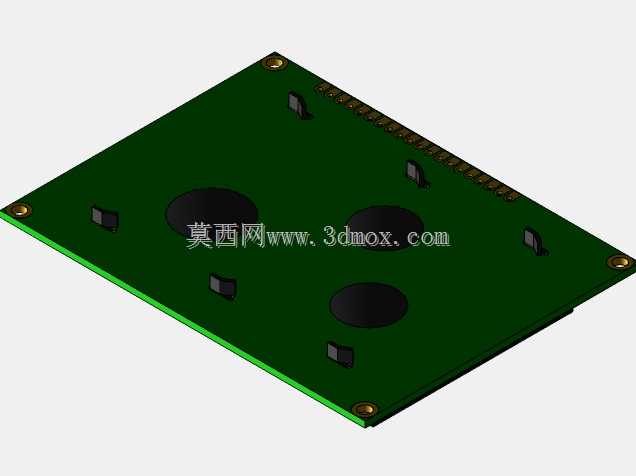

　　在安装边界的尺寸把控上，这款模组的整体厚度控制在比较薄的区间，PCB基板的厚度是标准1.6mm，加上液晶层和背光层的总厚度不超过12mm，对于前面板和主板之间空间有限的设备来说，这个厚度尺寸不会和主板上的其他高元器件产生干涉，设计安装结构的时候只需要预留出13mm的纵深空间就能完全容纳整个模组。PCB板的边缘做了圆角处理，避免安装时刮伤导线或者操作人员的手，引脚的排布在PCB的一侧，采用直插或者贴片的焊盘设计，既可以直接焊接插针和主板连接，也可以通过FPC软排线做柔性连接，适配不同的设备内部走线需求。

　　实际做结构适配的时候需要注意，液晶玻璃部分属于易碎部件，安装时螺丝的锁紧扭矩不能过大，避免PCB变形挤压液晶玻璃造成碎裂或者显示异常，四个角的螺丝要采用对角逐步锁紧的方式，保证整个模组受力均匀，不要出现单侧过紧导致的PCB翘曲。视窗部分的保护镜片如果采用亚克力材质，需要和液晶表面留出0.3mm左右的间隙，避免温度变化产生形变挤压到液晶偏光片，造成显示斑块。SPI通信的走线要尽量远离电源类的强干扰线路，避免屏幕显示出现乱码，不过因为ST7920本身的抗干扰能力较强，一般工业场景下的电磁环境都能稳定工作，不需要额外增加太多的屏蔽措施。

　　从三维建模的角度还原这款模组的时候，要重点还原几个关键的结构特征：四个安装孔的相对位置尺寸必须准确，这是结构装配的核心基准；液晶显示区域的凹进深度和黑边宽度要和实物一致，方便设计前面板视窗的时候做配合公差校验；PCB上的引脚位置和高度要准确，方便做主板和模组之间的间距校验，避免出现引脚顶到主板元器件或者长度不够无法焊接的问题；整个模组的外轮廓尺寸要精准，方便在整体设备装配的时候做干涉检查，尤其是靠近设备外壳边缘的部分，要确认模组和外壳之间留有足够的安全间隙，不会因为外壳的装配公差挤压到模组。
