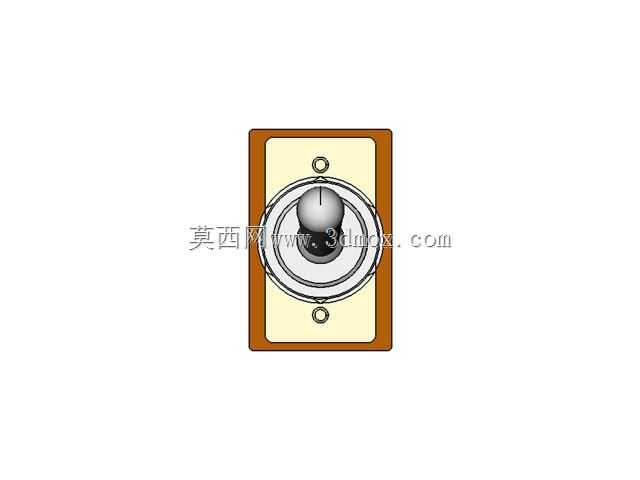

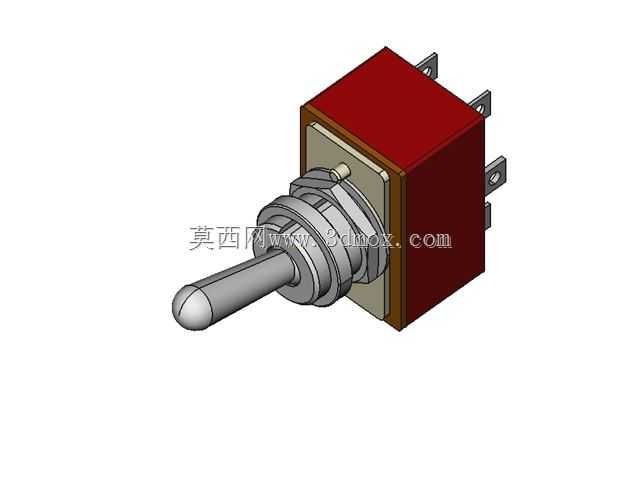

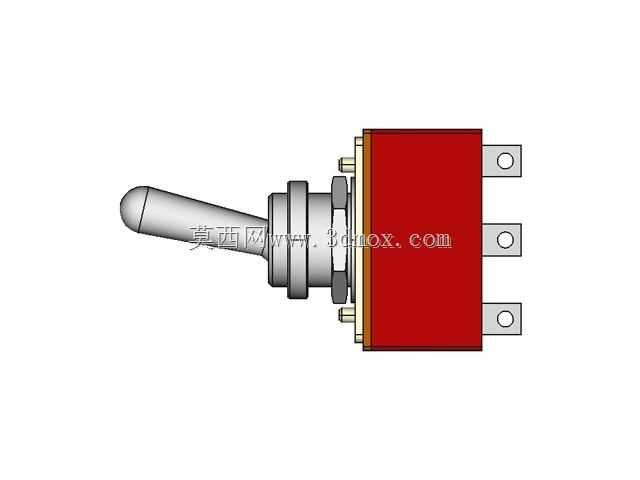

S-116型钮子式拨动开关三维结构

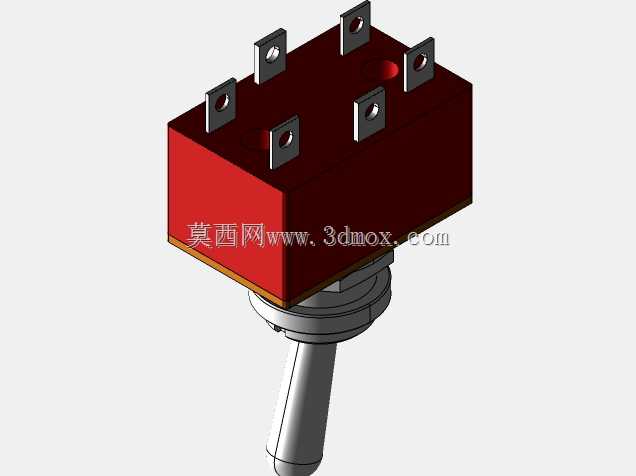

这款S-116型拨动开关是工业控制、低压电气回路中常用的手动控制元件，广泛应用在小型机电设备控制面板、仪器仪表操作界面、电源切换回路、信号通断控制场景中，也常作为改装设备、实验装置、小型电器的电源通断或档位切换部件，能够在额定电流电压范围内稳定实现回路的通断与状态切换，是电气控制系统里最基础也最可靠的手动操作元件之一。该款开关采用经典钮子式操作结构，操作手柄为圆头金属拨杆，表面做光滑钝化处理，操作时拨动阻尼适中，档位切换有清晰的到位反馈，操作人员无需目视即可通过手感确认开关状态，有效避免误操作。开关主体采用绝缘耐温的电木材质作为基座外壳，具备优秀的绝缘性能与抗电弧能力，能够在常规工业环境下耐受一定的温度波动与电气冲击，内部接触件采用高导电弹性金属材质，接触电阻低，导通稳定性好，长期使用不易出现接触不良、氧化失效的问题。从设计结构来看，这款开关采用螺纹式安装固定结构，前端带有六角锁紧螺母与配套垫片，适配标准面板开孔尺寸，安装时仅需在控制面板开出对应直径的圆孔，将开关主体从面板正面穿入，在背面旋紧锁紧螺母即可完成固定，安装方式简单可靠，不需要额外的固定支架，适配厚度在一定范围内的各类金属、塑料、绝缘面板。开关的接线端采用侧出式焊片引脚，引脚排布规整，间距符合电气安全间隙要求，既可以采用焊接方式接线，也可以适配对应的插簧端子快速接线，能够满足不同生产场景的装配需求。开关的整体外形紧凑方正，主体部分为规整的方块结构，不会占用过多面板后方的安装空间，在排布密集的控制面板上也能灵活布置，操作手柄的长度经过优化，既保证了足够的操作力矩，又不会因为过长容易被外物误碰触发状态改变。在实际使用中，这款开关能够稳定实现多档位的回路切换，不同引脚对应不同的通断逻辑，可根据接线方式实现单路通断、双路切换、多回路同步控制等功能，适配不同的控制需求，外壳的密封结构能够阻挡常规环境下的灰尘侵入，适配车间、实验室、设备机柜等多数常规使用场景，整体结构兼顾了操作便利性、安装便捷性与使用可靠性，是低压控制回路中通用性极强的基础控制元件。
