板坯压榨机与注塑机间过渡输送装置

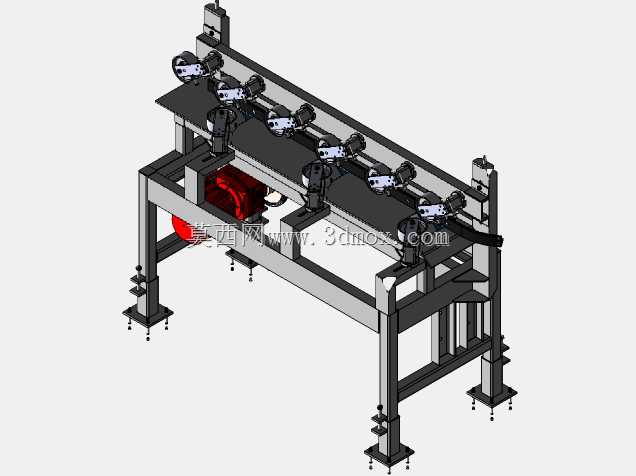

　　这套装置部署在木工板材生产线的板坯压榨工序与注塑成型工序之间，核心作用是完成两段工序间的板坯平稳过渡输送，解决前后工序节拍差、板坯输送偏移、表面压痕不均的实际生产痛点。从现场安装边界来看，装置整体采用方管焊接机架作为承载主体，底部配置可调式脚杯支撑结构，可根据现场地面平整度调整整体水平度，单支脚杯调节行程覆盖±25mm范围，适配多数车间硬化地面的安装条件，机架总宽度匹配上游压榨机出料口宽度，进料端与压榨机出料导板的间隙控制在3mm以内，避免板坯端头卡滞，出料端延伸至注塑机进料工位的定位挡板前10mm位置，保证板坯输送到位后无需额外人工推料即可被注塑机取料机构抓取。

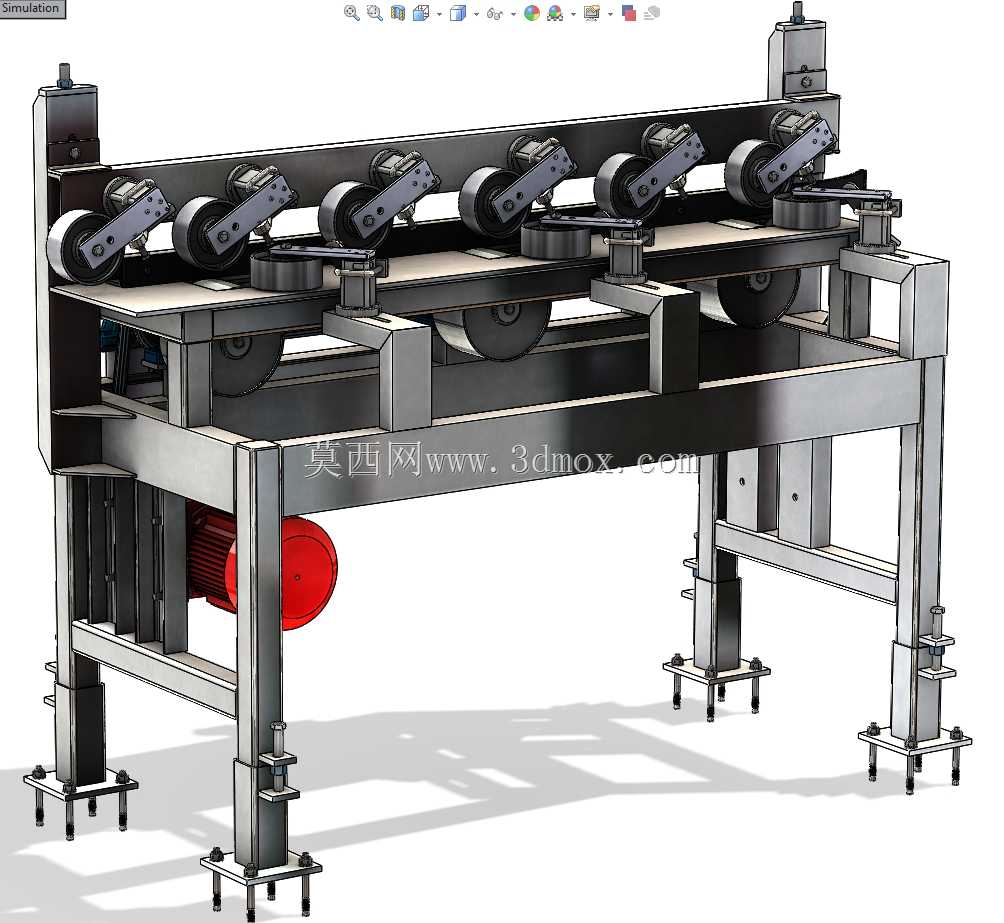

　　装置的输送主体采用平皮带作为承载面，皮带下方间隔布置无动力托辊，托辊采用两端带密封轴承的钢制辊筒，辊面做镀锌防锈处理，托辊间距根据常规木工板坯的最小幅面设置，保证最小尺寸板坯输送时至少有三根托辊同时承载，避免板坯下垂变形。皮带上方对应布置多组压料轮机构，每组压料轮通过独立的弹簧加压臂安装在机架上方的横梁上，压料轮采用聚氨酯包胶材质，邵氏硬度控制在65A，既可以提供足够的下压力保证板坯与输送皮带之间无相对滑动，又不会在板坯表面留下压痕，加压臂的压力可通过端部的调节螺母单独调整，适配不同厚度、不同材质的板坯输送需求，压料轮的安装高度可通过横梁上的长圆孔进行上下调节，调节范围覆盖5mm至50mm厚度的板坯输送场景。

　　驱动部分布置在机架进料端的下方，采用减速电机直接驱动主动辊的传动形式，主动辊表面做滚花处理，增大与皮带之间的摩擦力，避免皮带重载输送时出现打滑丢转的问题，电机侧配置链轮防护罩，避免生产过程中木屑、边角料落入传动部件造成卡滞。机架的支腿部分采用分段式焊接结构，上下段之间通过连接板螺栓连接，可根据前后工序的设备高度差调整整体输送面高度，高度调节范围覆盖750mm至950mm，适配不同型号压榨机与注塑机的出料、进料高度差。

　　从设计逻辑来看，这套装置没有采用复杂的伺服控制系统，而是通过纯机械结构实现输送速度与前后工序的匹配，输送速度可通过减速电机的调速器在0.1m/s至0.5m/s范围内无级调整，当上游压榨机出料速度快时可适当提高输送速度缓存板坯，当下游注塑机节拍慢时可降低输送速度避免板坯在出料端堆积。装置两侧的机架立柱上预留了传感器安装孔位，可根据实际生产需求加装光电检测开关，实现与前后工序设备的联动控制，无需额外在机架上钻孔加工，降低现场改造的工作量。

　　在实际木工板材生产场景中，这类过渡输送装置往往容易被忽略，但却是保证整线连续生产的关键环节，设计时重点考虑了木工生产环境木屑多、粉尘大的特点，所有转动轴承都采用带防尘盖的密封型号，机架表面做喷塑处理，避免木屑堆积造成的锈蚀问题，压料轮的加压臂采用开放式结构，日常清理堆积的木屑时无需拆卸部件，直接用压缩空气吹扫即可完成维护。皮带的张紧机构布置在主动辊两端，通过螺杆调节张紧度，张紧行程为50mm，皮带磨损松弛后可快速调整，无需拆卸其他部件，降低日常维护的时间成本。

　　从安装尺寸来看，装置整体长度根据两段工序的常规间距设置为1800mm，总宽度为850mm，输送面宽度为700mm，可覆盖幅面宽度650mm以内的各类木工板坯输送需求，机架底部的安装孔位预留了膨胀螺栓固定位置，若车间需要长期固定工位，可通过膨胀螺栓将机架与地面固定，若需要灵活调整生产线布局，也可直接通过脚杯支撑放置，无需额外固定。装置整体的重心控制在机架中心位置，即使输送最大重量的板坯时也不会出现倾翻问题，静态稳定性系数大于1.5，满足车间安全生产的要求。
