工业散料输送用槽型带式传送设备结构

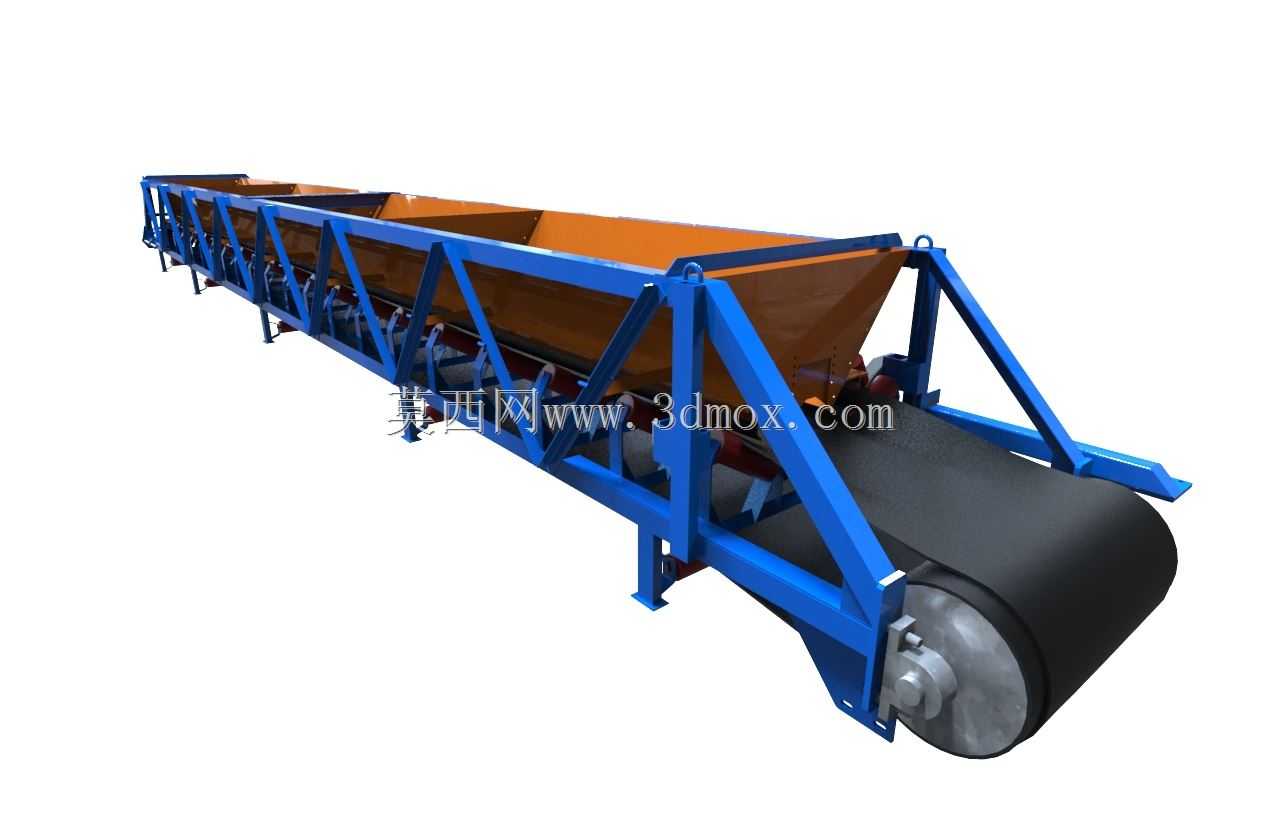

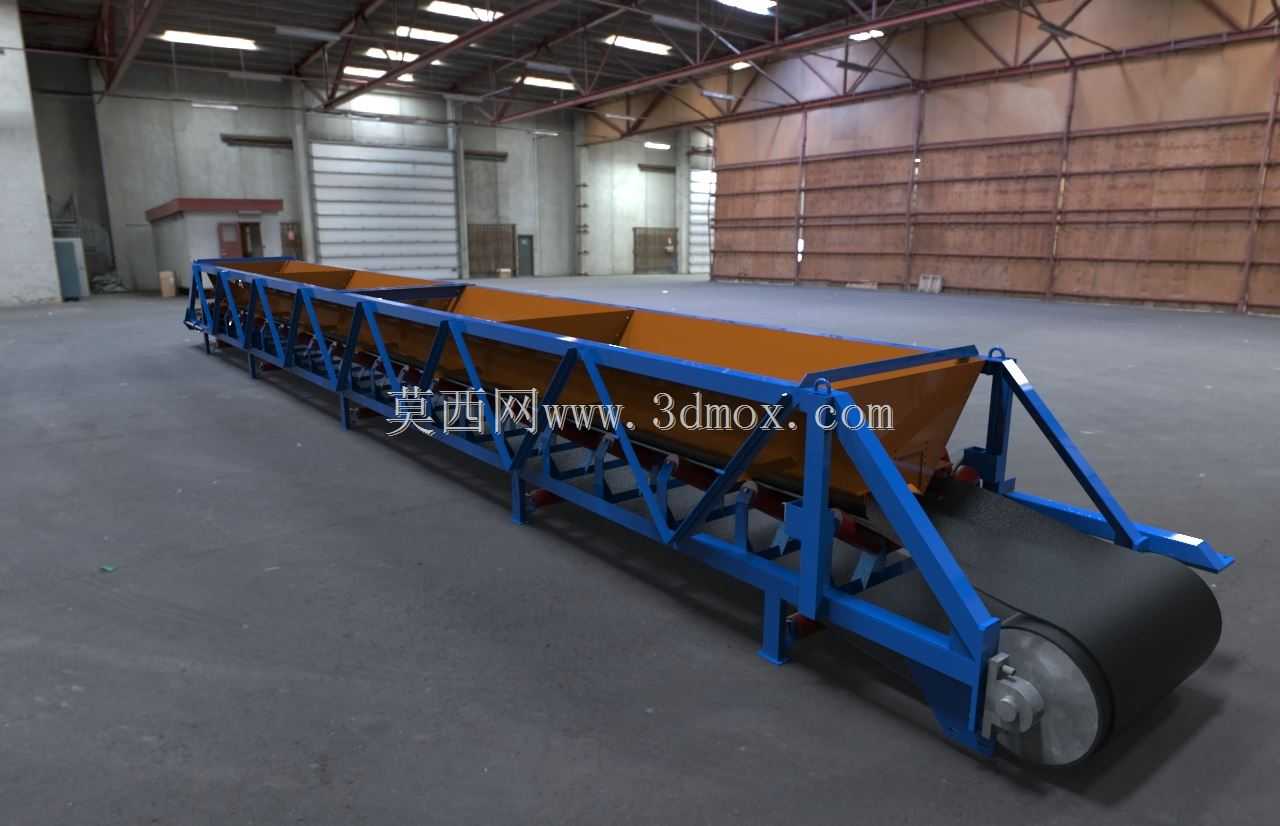

　　这款槽型带式输送设备的三维结构，还原了工业现场散料转运环节最常用的连续输送装备形态，区别于平型带输送机，其槽型截面的料斗设计能够大幅提升散状物料的装载量，避免输送过程中颗粒、粉状物料从带面两侧撒漏，常见于矿山选矿、建材生产、粮食仓储、化工原料转运等需要长距离连续移运散料的作业场景。从结构设计逻辑来看，整体采用模块化桁架式机架作为承载基础，蓝色喷涂的型钢焊接机架通过斜向支撑筋形成稳定的三角受力结构，能够抵消长距离输送过程中皮带张紧产生的拉应力、物料加载带来的垂直载荷，同时桁架结构相比整板式机架自重更轻，现场安装时不需要做超厚的混凝土地基预埋，只要在分段机架的连接支座处做膨胀螺栓固定即可，大幅降低现场施工的工作量。

　　设备的核心承载段采用多组槽型托辊沿输送方向等距排布，托辊组的倾斜角度设置为30度，刚好将黑色橡胶输送带托举成U型槽状，既能够保证物料在带面的堆积稳定性，又能减少皮带运行过程中的跑偏概率；靠近驱动端的位置设置了改向滚筒与传动滚筒，传动滚筒表面采用包胶处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑的问题，尾部则设置了螺旋张紧结构，能够通过调整尾部滚筒的前后位置，补偿皮带长期运行产生的塑性伸长，保证皮带始终保持合适的张紧度。料斗段采用上宽下窄的收口设计，进料口宽度大于下方皮带的有效承载宽度，能够匹配前端装载机、料仓卸料口的落料范围，避免物料直接冲击皮带表面造成带面过早磨损，料斗的侧板与皮带边缘预留了20mm的安全间隙，

　　防止运行过程中侧板刮蹭带面造成设备故障。从安装边界尺寸来看，该模型呈现的单段输送设备长度约12米，机架整体宽度约1.8米，进料段料斗顶部高度约2.2米，出料端滚筒中心高度约0.8米，能够直接对接下方的料仓、破碎设备或者下一级输送设备的进料口，不需要额外做高度转接结构；机架底部的支撑腿采用可调式地脚设计，能够适应现场地面±50mm的高度差，保证机架整体处于水平状态，避免皮带运行时出现单侧受力不均的问题。在功能特性上，该设备能够连续输送堆积密度1.0-2.5t/m³的散状物料，输送速度可根据实际产能需求调整驱动电机的输出转速，常规工况下带速设置为1.25-2.0m/s即可满足每小时100-300吨的输送产能；

　　设备两侧的机架上预留了安全护栏、跑偏开关、拉绳急停装置的安装孔位，现场安装时可以直接加装对应的安全防护配件，满足工业现场的安全生产规范要求。设计过程中针对易磨损部位做了结构优化，比如料斗内侧与物料接触的面预留了耐磨衬板的安装位置，后期维护时只需要更换磨损的衬板即可，不需要整体更换料斗结构；托辊采用标准化的密封轴承结构，具备防尘防水能力，能够在多粉尘的户外或者车间环境下长期运行，减少日常维护的频次。整体结构没有冗余的设计部件，所有受力构件的截面尺寸都经过载荷校核，既保证了设备运行的结构强度，又不会过度使用材料造成制造成本的浪费，三维模型完整还原了各个部件的装配关系，能够直接用于设备生产的图纸拆解、现场安装的布局模拟，也可以作为同类输送设备改型设计的基础参考框架，帮助设计人员快速调整设备长度、托辊角度、料斗尺寸等参数，适配不同的现场工况需求。
