槽式长距离物料输送机架结构设计

　　在散料连续输送的作业场景里，槽式输送设备是衔接生产工序、完成物料定向转运的核心载体，这套槽式输送机架的结构设计，完全围绕散料输送过程中的受力稳定性、安装适配性以及长期运行的抗形变需求展开。从实际应用场景来看，这类长距离槽式输送结构常应用于粮食加工、矿山散料转运、建材生产流水线、农业收获设备的物料导送环节，能够适配颗粒状、小块状、短茎秆类等多种形态物料的平稳输送，避免物料在输送过程中出现撒漏、跑偏的问题。

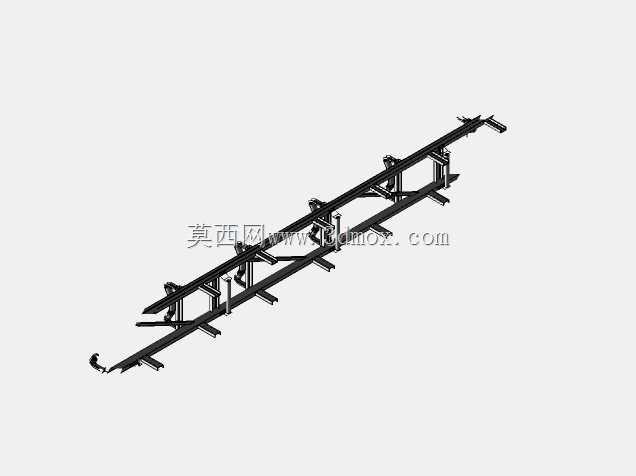

　　从结构功能特性来看，整段机架采用分段式桁架支撑结构，沿输送长度方向等距布置立式支撑腿，每段支撑腿与纵向主梁之间通过斜向加强肋连接，形成稳定的三角受力结构，能够抵消输送过程中输送带运行带来的纵向震颤，以及物料加载时产生的局部集中载荷。主梁采用双平行梁布局，为槽体托辊、驱动端张紧机构、尾部改向组件预留了统一的安装基准面，所有安装孔位采用同轴度公差约束，保证托辊组安装后输送带的运行面保持水平，不会出现单侧跑偏导致的物料撒漏、带边磨损问题。机架两端设置的挂钩式连接结构，能够实现多段机架的快速拼接，在长距离输送线路布设时，不需要额外焊接连接构件，仅通过销轴锁定即可完成段间对接，大幅降低现场安装的作业难度，同时也方便后期根据生产线布局调整输送长度。

　　设计过程中，首先考虑的是不同安装场景的边界适配问题，机架的支撑腿底部预留了地脚螺栓安装孔，既可以直接固定在混凝土基础面上，也可以搭配可调高度的支撑脚座，适配地面存在高差的车间、野外作业场地安装需求。槽体的侧边挡边高度经过载荷核算，能够覆盖常规散料输送时的物料堆积角范围，即使在输送设备存在小角度倾斜布置的情况下，也能阻挡物料从侧边滑落。沿机架长度方向布置的多组中间支撑托架，不仅承担托辊组的安装定位功能，还能对纵向主梁形成横向约束，避免长距离机架在长期受载后出现侧向弯曲变形，保证整条输送线的直线度维持在允许公差范围内。

　　从安装边界尺寸来看，整段机架的宽度方向尺寸严格控制在常规输送通道的预留宽度范围内，不会占用过多生产线的横向空间，支撑腿的纵向间距经过受力计算，在保证结构强度的前提下尽可能减少支撑点数量，降低现场基础施工的工作量。机架的上部槽体宽度与常用的输送带宽度完全匹配，不需要额外定制非标输送带即可完成装配，驱动端的安装位预留了足够的电机、减速器安装空间，能够适配不同功率的驱动组件，根据实际输送量、输送长度的需求灵活选配动力单元。尾部的张紧机构安装位采用滑轨式设计，安装后可以通过调节螺栓调整输送带的张紧度，抵消输送带长期运行后产生的塑性伸长，保证输送带与驱动滚筒之间有足够的摩擦力，避免出现打滑丢转的问题。

　　在细节结构处理上，所有构件的连接位置都做了应力释放的倒角处理，避免焊接应力集中导致的机架开裂问题，机架的表面结构预留了防腐涂装的工艺余量，能够适应潮湿、多粉尘的作业环境，延长设备的整体使用寿命。沿机架侧边预留的线缆固定位，可以方便布设设备的控制线缆、传感器线路，避免线路在设备运行过程中被剐蹭损坏，也让整段设备的布线更加规整，减少后期维护的排查难度。对于需要在输送线中间设置进料口、卸料口的场景，机架的主梁结构预留了对应的接口位置，不需要对主体结构做切割改动即可加装进料斗、分料器等附属组件，适配不同生产流程的物料转接需求。

　　实际选型应用时，这套机架结构可以根据输送物料的容重调整构件的板材厚度，针对大密度矿石类物料可以适当加厚主梁与支撑腿的板材规格，针对粮食、塑料颗粒等轻散料则可以采用轻量化的板材配置，在保证结构强度的前提下控制设备整体重量，降低制造成本与安装难度。机架的整体结构采用模块化设计，所有构件都可以实现互换，当某一段构件出现意外损坏时，不需要整段更换机架，仅替换对应的损坏构件即可快速恢复设备运行，减少停机维护的时间成本。
