80毫米2SPZCOM讲经锥度锁结构设计

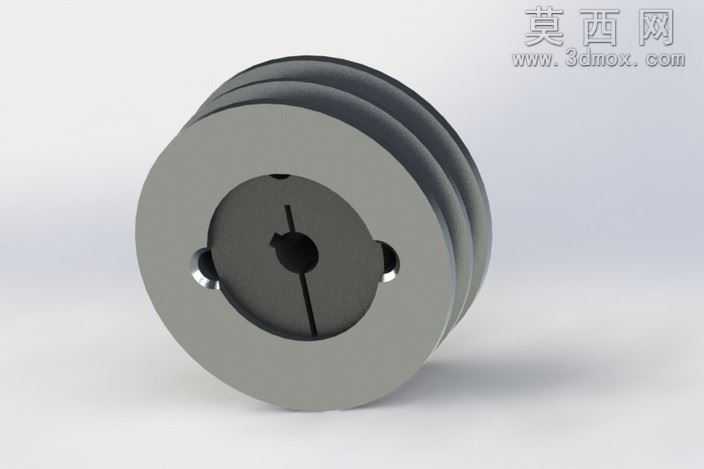

本模型为80毫米规格2SPZCOM讲经锥度锁，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计公差规范，对各配合面的尺寸精度进行了精准约束。模型整体为同轴回转体结构，主体采用铝合金材质设定，外圈为双槽带轮结构，适配SPZ型三角带传动需求，轮槽的角度、深度、槽间距均符合国标带轮设计参数，保证传动过程中的贴合度与摩擦力传递效率。中心区域为锥度锁紧核心结构，内孔开设轴向通槽，配合锥面胀紧原理实现与传动轴的无键连接，锁紧时锥面相互挤压产生径向抱紧力，可有效传递扭矩同时避免键连接对轴的强度削弱，拆装便捷且对中性优异。建模时对中心锁紧槽的宽度、深度进行了优化设计，保证胀紧变形量处于材料弹性形变区间，避免塑性变形导致锁紧失效。端面均匀分布的锁紧螺钉孔位经过位置度约束，可通过螺钉施加轴向力推动锥面相对位移，实现锁紧与松脱的操作。渲染阶段采用金属哑光材质模拟铝合金表面处理效果，对锥面、内孔等配合面赋予略高的粗糙度参数还原实际加工质感，轮槽区域添加细微的纹理细节模拟使用过程中的摩擦痕迹，整体渲染光影采用柔和侧光，清晰展现各层级结构的轮廓与装配关系。设计过程中充分考虑了该锥度锁的实际应用场景，兼顾传动承载能力与拆装维护便利性，各结构倒角、圆角均按照机械加工工艺要求设置，避免应力集中问题，模型可直接用于装配验证、工程出图以及3D打印样件制作，为传动系统的锁紧方案提供了精准的数字化参考。
