正交啮合锥齿轮斜面传动结构

　　这套锥齿轮啮合结构，核心是通过两个轴线呈90度交错的伞形齿件，实现相交轴之间的旋转动力换向传递，在各类需要改变动力传输方向的机械结构中应用十分广泛。从实际工况适配来看，这类结构常出现在小型动力头、手持加工设备、农业机械的转向传动段、轻工输送线的转角驱动单元里，相比圆柱齿轮只能平行轴传动的局限，锥齿轮的斜面啮合特性能直接完成垂直方向的动力转接，省去额外的中间传动构件，让整体传动链路更紧凑。

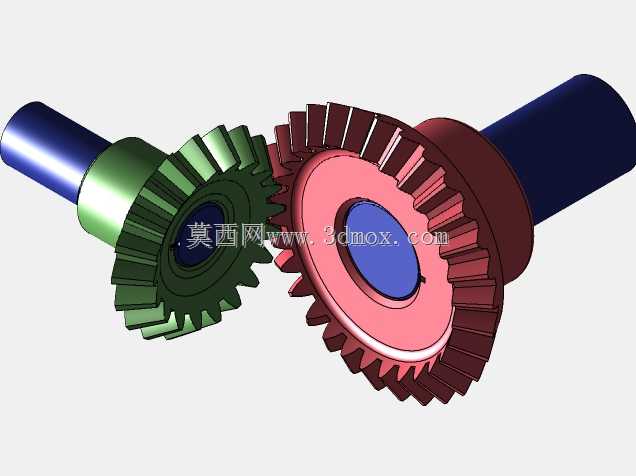

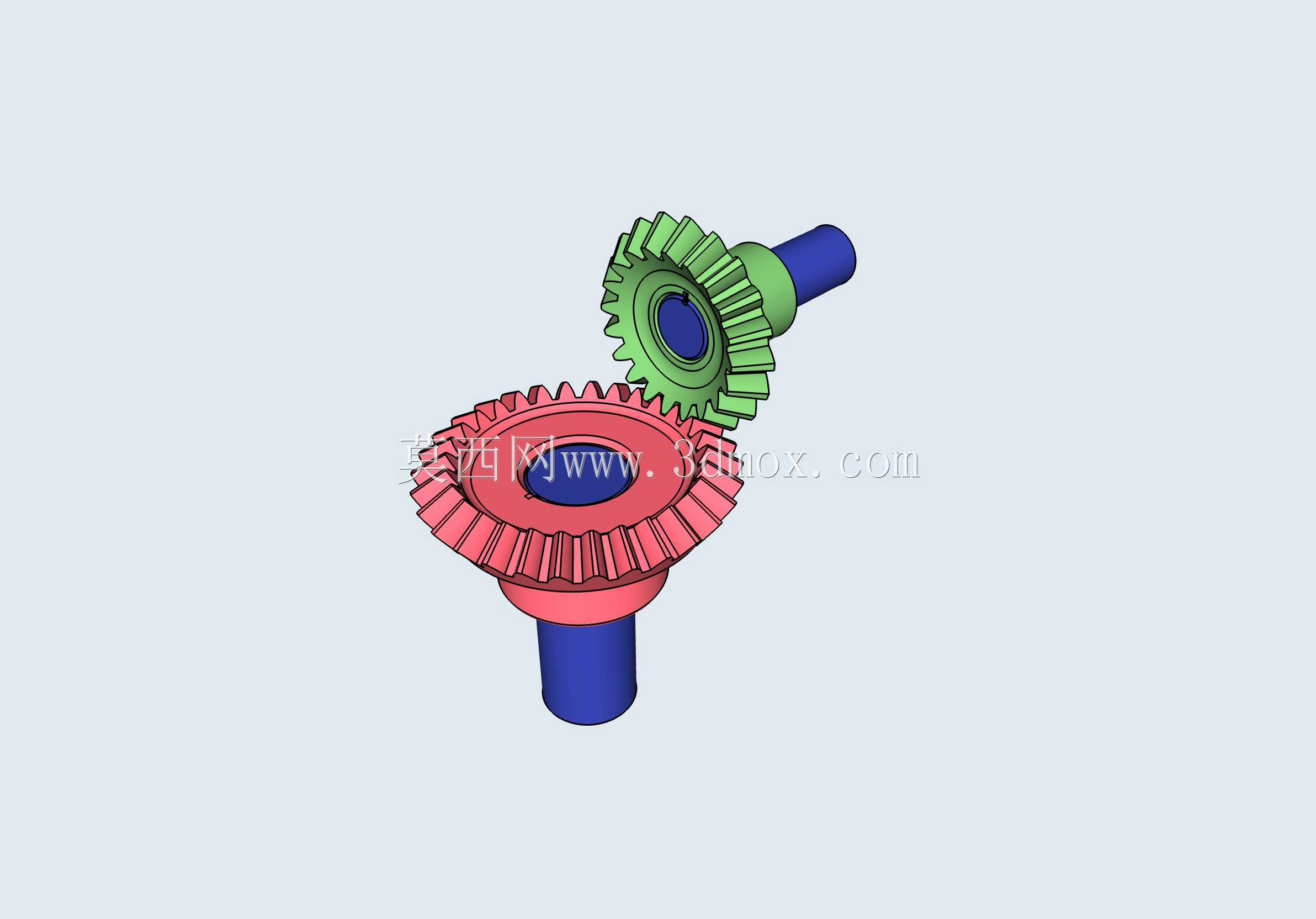

　　从结构设计逻辑来看，两个锥齿轮的齿面均采用渐开线锥齿廓，啮合时齿面是逐点渐进接触的，能在传动过程中保持稳定的传动比，不会出现瞬时转速波动。设计时需要严格匹配两个齿轮的分锥角，保证节锥母线完全贴合，啮合间隙控制在合理区间——间隙过大会导致传动换向时出现冲击空程，间隙过小则会在运转时出现齿面卡滞、异常磨损，甚至在负载工况下出现齿根断裂的问题。图中两个齿轮分别集成了同轴的安装轴段，轴段直径与齿根圆直径保持合理的过渡比例，轴端预留的装配段可以直接适配深沟球轴承的安装位，不需要额外加装轴套来调整配合尺寸，能减少装配时的累计误差。

　　从安装边界来看，这套结构的轴向安装尺寸需要匹配齿轮箱内腔的预留空间，两个轴段的中心高要保持一致，保证啮合时两个齿轮的节锥顶点完全重合，否则会出现齿面偏载，长期运转后会出现单侧齿面过度磨损，传动噪音明显增大的问题。齿部的参数匹配上，两个齿轮的模数保持一致，压力角采用标准20度设计，能适配通用的加工工艺，不需要定制特殊刀具就能完成齿形加工，降低生产制造的成本。实际应用中，这类锥齿轮传动结构的负载能力和齿面接触面积直接相关，设计时会根据额定传递扭矩调整齿宽参数，齿宽过大容易导致小端齿面的加工精度难以保证，齿宽过小则会降低单齿的承载能力，需要在两者之间找到平衡。

　　在实际设备运行中，这套斜面传动结构的润滑方式通常采用脂润滑或者稀油飞溅润滑，因为锥齿轮啮合时的齿面相对滑动速度比平行轴圆柱齿轮更高，润滑不充分时很容易出现齿面胶合的失效形式。装配时需要先固定其中一个齿轮的轴系位置，再调整另一个齿轮的轴向垫片厚度，通过涂色法检查齿面的接触斑点，保证接触区域位于齿面的中部偏齿顶位置，这样在承受额定负载时，接触斑点会自然扩展到整个齿面，不会出现边缘接触的问题。和蜗轮蜗杆的交错轴传动相比，锥齿轮的斜面传动效率更高，不会出现蜗轮蜗杆那种自锁特性，适合需要双向传动的工况，而且传动比的选择范围更灵活，可以根据实际转速匹配需求调整两个齿轮的齿数比，不需要改变中心距的安装尺寸。很多小型齿轮箱在设计转角输出段时，都会优先选用这类成熟的锥齿轮传动结构，因为其结构可靠性经过了长期的工业验证，只要装配精度达标，日常维护只需要定期补充润滑脂就能长期稳定运行，不需要频繁更换易损件。
