辐板式直齿圆柱齿轮传动结构设计

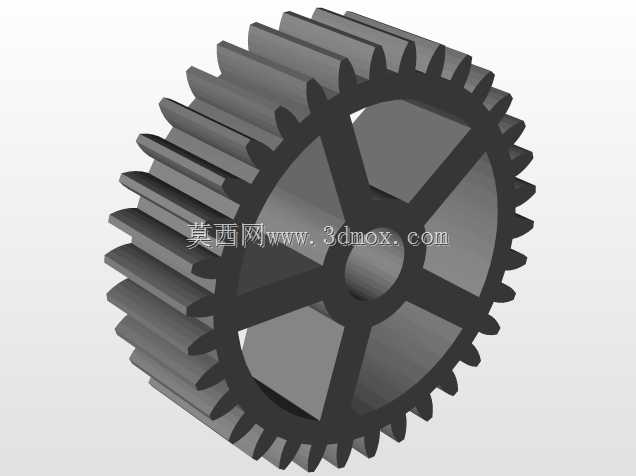

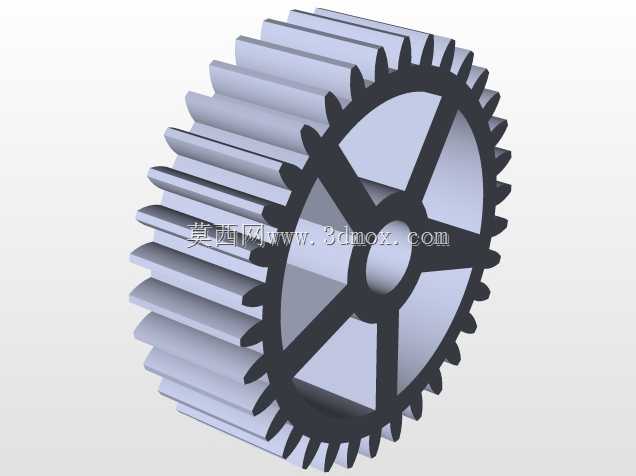

　　无需额外的螺旋角导程调整，加工难度低，装配时无需考虑轴向力抵消问题，支撑轴承仅需承受径向载荷，能简化配套轴系的支撑结构设计，降低整体传动单元的装配复杂度。轮体部分采用中心轮毂加十字形辐板的结构，中心轮毂的内孔为光孔设计，可根据实际装配需求加工键槽、花键或者紧定螺钉孔，适配不同直径的传动轴安装，轮毂的轴向长度略大于齿宽，能保证与传动轴的配合接触长度，避免传动过程中出现轮体偏摆、应力集中在轴孔边缘的问题。辐板部分均匀分布四个三角形镂空区域，四个辐条沿轮毂中心呈90度对称分布，这种对称结构能保证轮体转动时的动平衡性能，避免高速转动时出现偏心振动，同时辐条的截面厚度经过强度校核，能传递额定扭矩下的剪切应力，不会出现辐板断裂变形的问题。在常规中小功率机械传动场景中，直齿圆柱齿轮是应用覆盖范围最广的动力传递零件，这款辐板式结构的直齿轮，主要适配中心距适中、传动比稳定的平行轴传动工况，常见于轻工输送设备、小型机床进给箱、农用机械传动单元以及普通减速器的低速级传动组。区别于实心齿轮的厚重结构，这款齿轮采用辐板加轮辐加强筋的轻量化设计，在保证轮齿啮合刚度、轮体抗扭强度的前提下，大幅削减了非受力区域的材料冗余，既降低了零件自身转动惯量，减少传动启停阶段的惯性冲击，也能控制整体制造成本，适配中等载荷、转速不超过1500r/min的平稳传动场景。从结构设计逻辑来看，这款齿轮的齿形采用标准渐开线齿廓，齿向为直齿设计，加工时可直接采用滚齿、插齿工艺完成齿形加工，

　　齿圈部分与辐板、轮毂为一体化结构，避免了装配式齿轮的连接松动风险，齿宽尺寸经过匹配计算，能保证与配对齿轮的啮合接触长度满足齿面接触强度要求，齿顶部分做了微小的倒角处理，既可以去除加工毛刺，也能避免啮合时出现齿顶棱边刮伤配对齿面的问题，同时降低齿轮啮合进出时的冲击噪音。在实际安装适配层面，这款齿轮的安装边界需要重点关注几个尺寸：首先是齿顶圆直径，决定了传动箱体内的径向安装空间，需要保证齿顶与箱体内壁留有不小于2mm的安全间隙，避免转动时出现剐蹭；其次是轮毂的轴向长度，决定了轴上的安装定位尺寸，需要配套轴肩或者轴套做轴向固定，避免传动过程中出现轴向窜动；第三是中心孔的配合公差，一般采用H7级间隙配合，既保证装配时能顺利压入传动轴，

　　也不会出现配合间隙过大导致的转动偏心问题。在实际工况应用中，这类直齿轮的传动效率可达98%以上，没有轴向力的特性让它特别适合布置在轴系支撑间距较小、无法安装成对角接触轴承的简易传动结构中，比如小型输送带的驱动辊传动、手动操作的机械调节机构、小型农机的行走传动单元，都能看到这类辐板式直齿轮的应用。设计这类齿轮时，首先需要根据传递功率、转速计算得到模数、齿数、齿宽等核心齿形参数，再根据轴径确定轮毂的内孔直径与轮毂长度，辐板的厚度一般取齿宽的0.6-0.8倍，辐条的数量根据齿轮外径大小调整，当齿顶圆直径在100-200mm区间时，采用4根对称辐条的结构性价比最高，既满足强度要求，也不会因为辐条过多增加铸造或者机加工的难度。

　　齿面的加工精度一般取8级精度，就能满足大部分普通传动场景的噪音、寿命要求，如果是用于转速更高的传动场景，可以将齿面精加工到7级精度，同时做齿面高频淬火处理，提升齿面的耐磨性能，延长齿轮的使用寿命。需要注意的是，这类直齿轮不适合用于高速重载、有冲击载荷的传动场景，直齿啮合时的线接触特性会让冲击载荷直接作用在齿根位置，容易出现断齿问题，如果是重载冲击工况，需要更换为斜齿或者人字齿结构，同时调整轮体为实心或者加厚辐板的结构。在装配过程中，需要保证配对齿轮的轴线平行度误差在允许范围内，齿侧间隙根据模数大小调整到标准值，避免间隙过小出现卡齿、运转发热，或者间隙过大出现反向传动空程、冲击噪音的问题，装配完成后需要手动转动轮组，检查啮合接触斑点的位置，保证接触斑点分布在齿面中部，接触面积不小于齿高的40%、齿长的50%，才能保证长期运转的稳定性。
