直齿圆柱齿轮传动零件结构设计

　　在常规机械传动系统的布局中，直齿圆柱齿轮是应用覆盖范围极广的基础啮合零件，从普通的小型输送线动力端、轻工设备的变速机构，到常规工装夹具的力矩传递工位，都能见到这类零件的实际应用。这类齿轮的核心作用是在平行轴之间完成旋转运动与扭矩的传递，相比斜齿齿轮，它不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的门槛也更小，非常适合中低速、载荷平稳的传动场景使用。

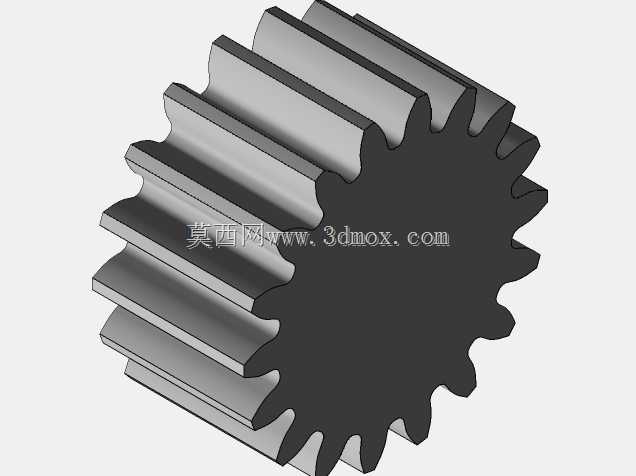

　　从设计逻辑来看，这款直齿轮采用了标准渐开线齿形设计，齿廓曲线严格按照啮合原理推导，保证传动过程中瞬时传动比恒定，不会出现冲击、振动过大的问题，运行过程中齿面接触均匀，能有效降低长期运行后的齿面磨损速率。齿轮的整体结构为实心盘式直齿结构，没有额外的减重孔或辐板设计，这种结构的刚性更强，能承受更大的径向载荷，适合在传动扭矩偏大、安装空间紧凑的工位使用，不需要额外预留辐板避让的空间，安装适配性更强。

　　在实际选型匹配过程中，首先要确认的是安装边界尺寸：齿轮的内孔直径需要和配套的传动轴径保持过盈或过渡配合公差，配合段的长度要和轴上的安装位长度匹配，避免出现齿轮轴向窜动的问题；齿顶圆直径要和配对齿轮的中心距匹配，保证啮合侧隙在合理区间内，侧隙过大会导致传动回程误差增大，反向传动时出现明显的冲击空程，侧隙过小则会导致齿面卡滞，运行时润滑脂无法顺利进入啮合面，加剧齿面磨损甚至出现卡齿抱死的故障。齿宽的设计也需要结合传递扭矩计算，齿宽过窄会导致单位齿面载荷过大，容易出现齿面点蚀甚至断齿问题，齿宽过宽则会提高对轴系平行度的要求，一旦安装时出现轴系偏斜，就会出现齿向载荷分布不均，导致齿轮一端过度磨损。

　　这类直齿轮的日常使用场景中，多采用润滑脂或中等粘度的润滑油进行润滑，齿面的粗糙度需要控制在合理范围内，过于粗糙的齿面会增大啮合摩擦损耗，降低传动效率，过高的齿面光洁度则会导致润滑脂无法在齿面形成稳定油膜，反而会加剧磨损。在装配过程中，需要保证两啮合齿轮的轴线平行度误差在允许范围内，同时齿面的接触斑点要覆盖齿高和齿宽的合理比例，确保载荷均匀分布在整个齿面上，避免局部应力集中。

　　从结构细节来看，这款齿轮的齿根部分采用了标准圆角过渡，没有尖锐的应力集中缺口，能有效降低齿根处的弯曲应力，提升齿轮的抗弯曲疲劳强度，在频繁正反转的传动场景下，这种圆角设计能大幅降低断齿的失效概率。齿轮的端面没有设计额外的键槽标识位，实际加工时可以根据配套轴的传动需求，选择平键连接、花键连接或者过盈配合的连接方式，适配不同的扭矩传递需求，平键连接适合中等扭矩、装拆频繁的场景，过盈配合则适合大扭矩、不需要经常拆卸的固定传动工位。

　　在设备维护层面，这类直齿轮的检修难度较低，日常巡检只需要观察齿面的磨损情况、啮合时的异响状态，就可以判断齿轮的运行状态，当齿面磨损量超过齿厚的允许阈值时，就需要及时更换零件，避免出现齿面剥落、断齿等故障导致整个传动系统停机。相比其他复杂齿形的传动零件，直齿圆柱齿轮的加工难度更低，常规的滚齿、插齿设备就可以完成加工，不需要专用的复杂刀具，备件采购和替换的成本也更低，非常适合通用机械设备的常规传动工位使用，在很多非高速重载的传动场景下，这类直齿轮都是性价比极高的传动方案选择。
