通讯设备用钣金防护壳体结构设计

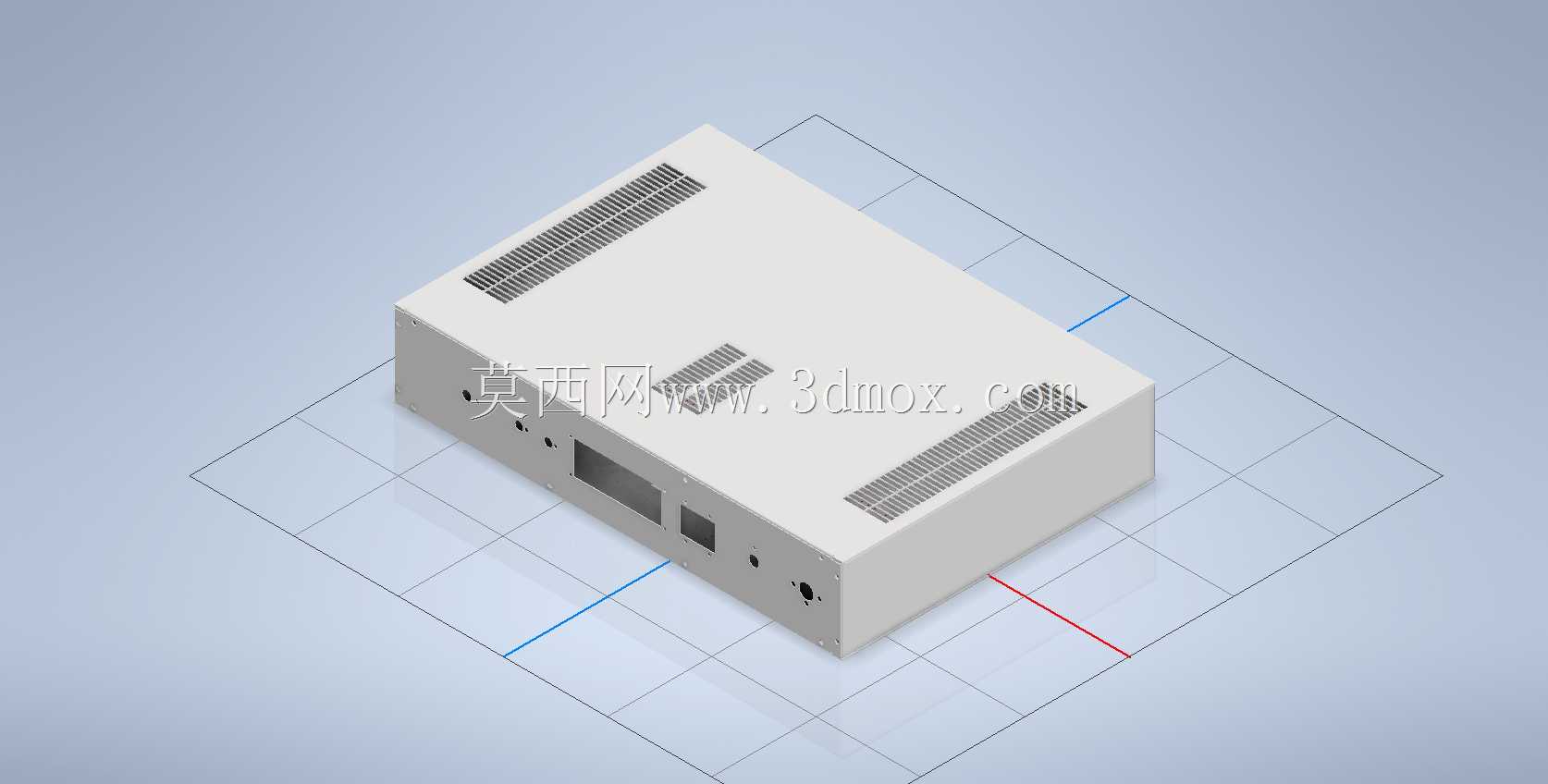

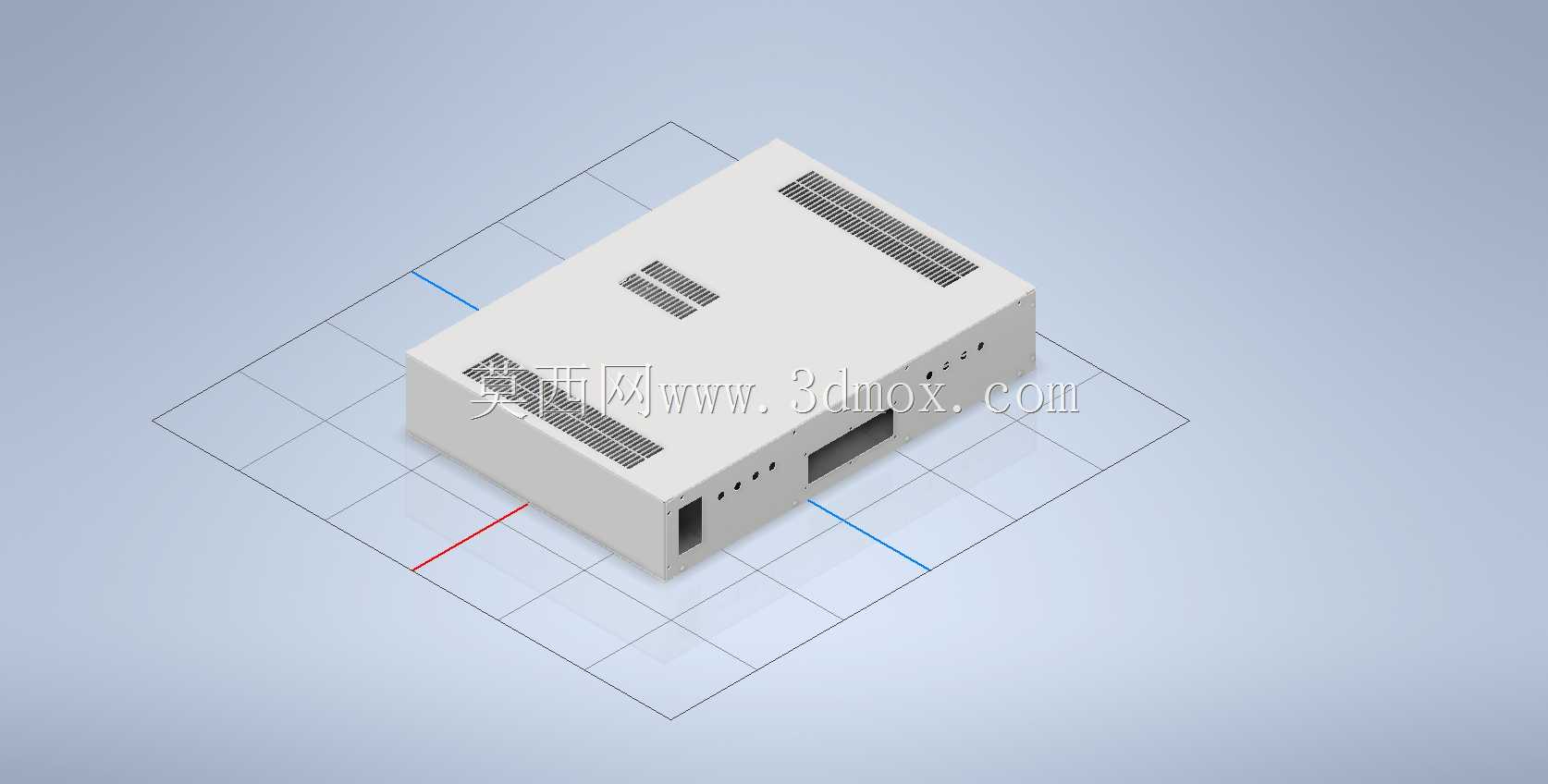

　　在工业通讯设备的现场部署场景中，这类钣金壳体是承载核心电路模块、接口组件的核心防护结构，多数应用在车间信号中转、工业网关、小型通讯交换设备的安装场景里，需要同时兼顾内部元件的防护、运行散热、外部接口的规整排布，以及现场安装的适配性。从结构设计的逻辑来看，整个壳体采用分体拼接式钣金结构，主体为折弯成型的盒型主体，搭配对应侧的端板完成封闭，所有折弯边都做了压边加强处理，避免薄钣金在运输、安装过程中出现形变，影响内部元件的装配精度。壳体顶面设计了多组阵列式通风散热槽，槽孔采用冲压成型的长条形格栅结构，格栅的排布方向顺着设备内部散热风道的走向设置，既可以保证内部电路板、功率元件工作时产生的热量能够顺利通过槽孔散出，又能阻挡大尺寸的灰尘、

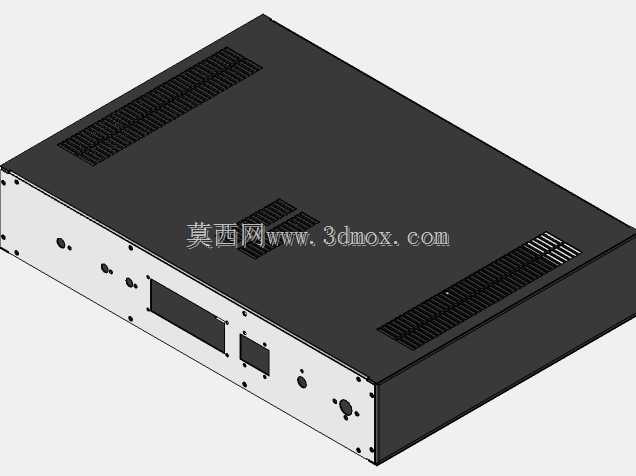

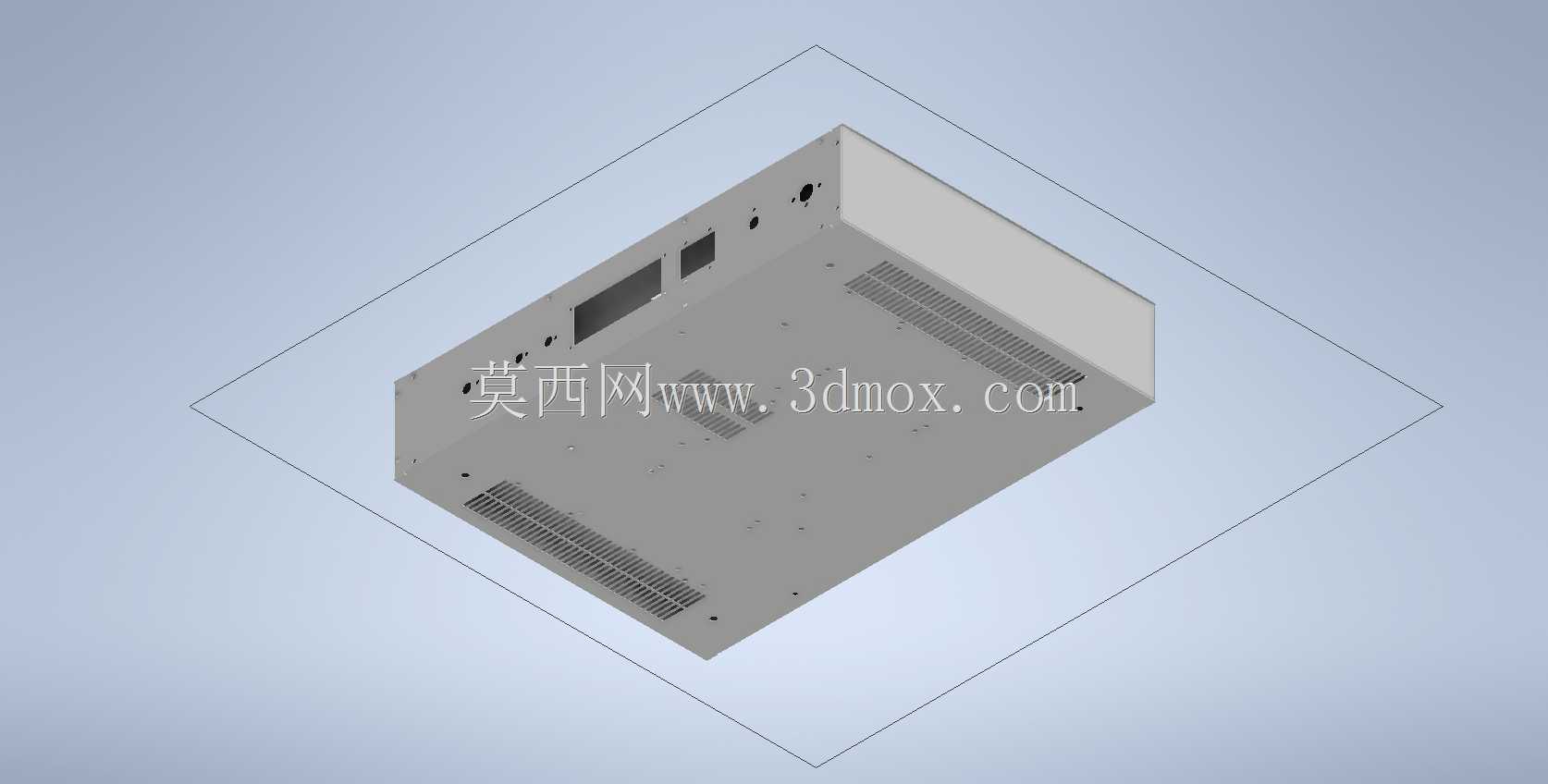

　　杂物直接落入壳体内部，降低日常运维的清理压力。在接口排布的设计上，壳体的两个相邻侧面分别预留了不同规格的接口开孔，一侧是多组等距排布的小圆孔，用于固定信号接线端子、状态指示灯座，另一侧预留了尺寸更大的矩形开孔，用于安装电源接口、高速通讯接口，所有开孔的位置都提前做了翻边处理，既可以提升开孔位置的结构强度，也能避免安装接口时钣金锐边划伤线材绝缘层。从安装边界的尺寸设计来看，壳体整体为规整的长方体结构，底部预留了四个对称的固定安装孔位，孔位的间距符合常规工业电子设备的安装机架孔距标准，可以直接固定在标准机柜的层板上，也可以通过配套的安装支架固定在墙面、设备侧壁上，安装时不需要额外对壳体进行二次打孔加工。

　　壳体的拼接位置全部采用内嵌式卡扣搭配螺丝固定的方式，相比传统的外露螺丝拼接结构，整体外表面更加平整，没有突出的螺丝头，在多台设备并排安装时可以紧密贴合排布，节省机柜内的安装空间。在结构强度的设计上，壳体的侧壁折弯处都设置了内凹的加强筋结构，不需要额外增加钣金厚度就可以提升侧壁的抗形变能力，即使在安装过程中受到侧面的挤压，也不会出现侧壁凹陷挤压内部电路板的情况。内部的安装柱采用压铆方式固定在壳体底板上，安装柱的高度统一预留了电路板与底板之间的间隙，这个间隙既可以给电路板背面的贴片元件留出容纳空间，也能形成底部的通风夹层，让空气可以从底部间隙流入，顺着顶面的散热槽流出，形成自然对流的散热通道，

　　不需要额外加装散热风扇就可以满足低功率通讯模块的散热需求。在实际选型应用时，这类壳体可以根据内部搭载的模块尺寸调整内部安装柱的位置，适配不同规格的通讯电路板，外部的接口开孔也可以根据实际使用的接口类型调整开孔尺寸，不需要重新制作整体的折弯模具，只需要调整冲压工序的开孔参数就可以完成定制化调整，能够有效缩短小批量定制设备的生产周期。壳体的表面采用哑光喷塑处理，相比普通的喷漆表面，喷塑层的附着力更强，在工业现场的潮湿、多粉尘环境下不容易出现掉漆、锈蚀的问题，同时哑光表面不会产生强光反射，在设备机房内安装时不会因为灯光反射影响运维人员观察接口的接线状态。从装配流程的角度来看，整个壳体的零件数量少，主体折弯件、两个侧端板、配套的固定螺丝，装配时只需要先将内部电路板固定在底板的压铆柱上，完成内部接线之后再扣合侧端板，拧紧固定螺丝就可以完成整机组装，装配步骤简单，不需要复杂的工装夹具就可以完成组装作业，适合小批量设备的快速装配生产。
