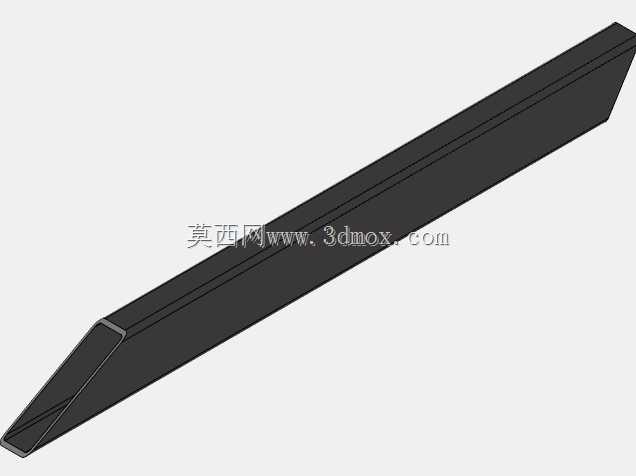

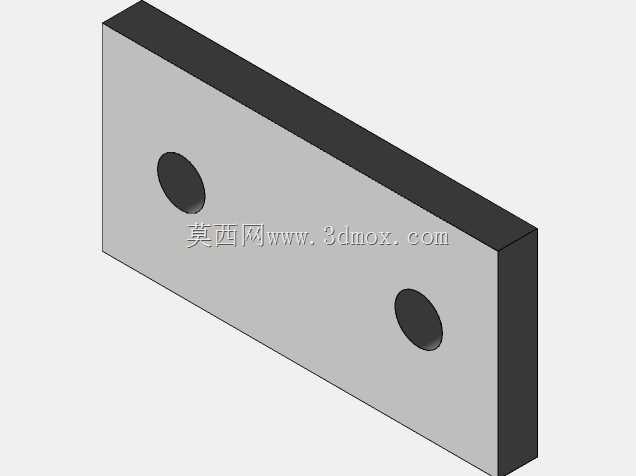

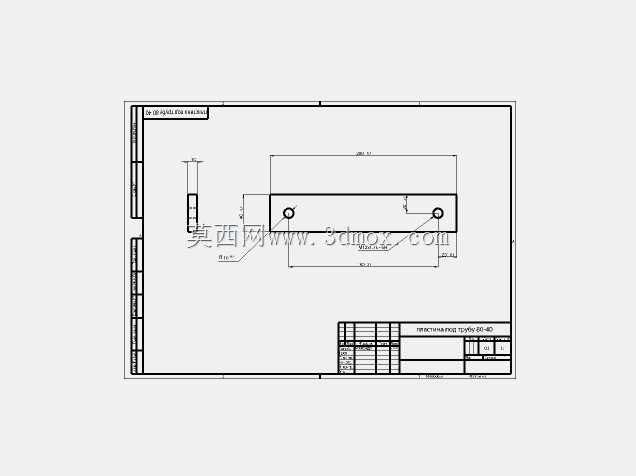

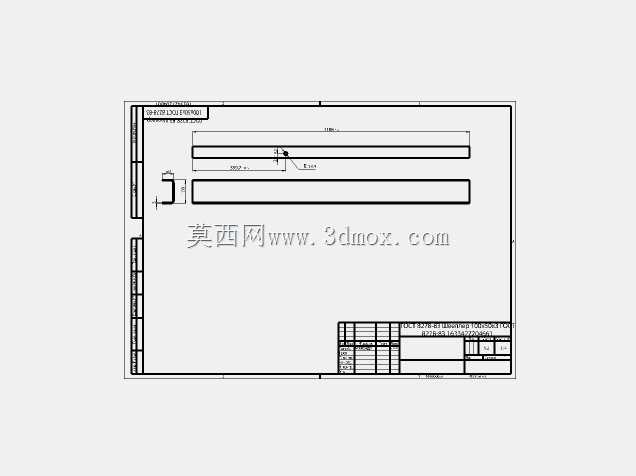

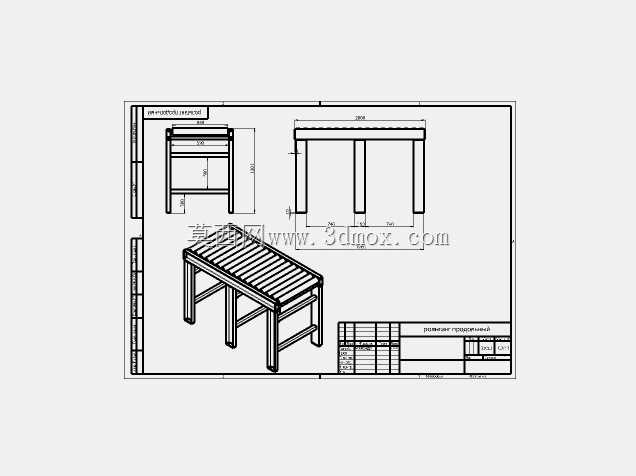

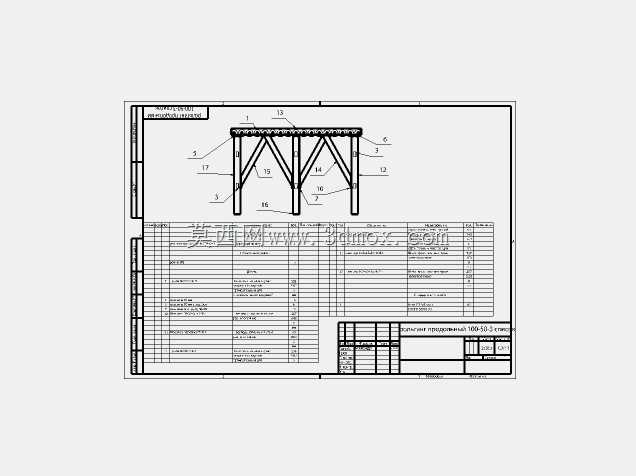

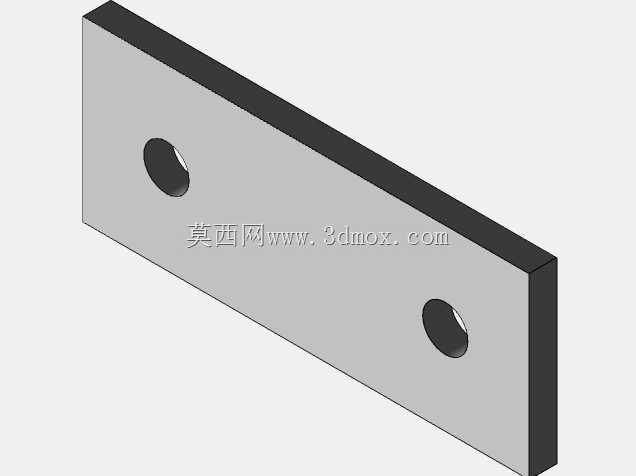

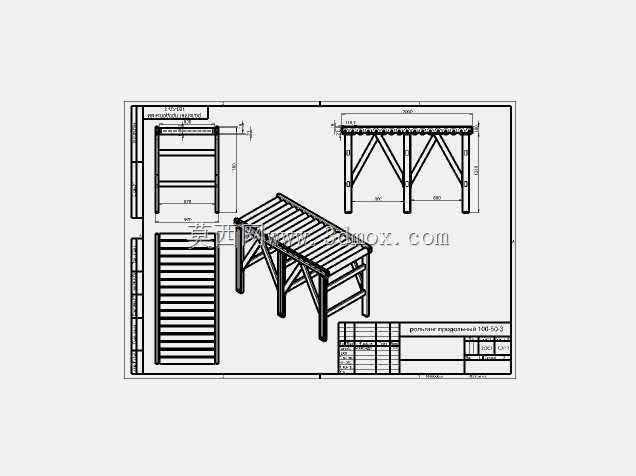

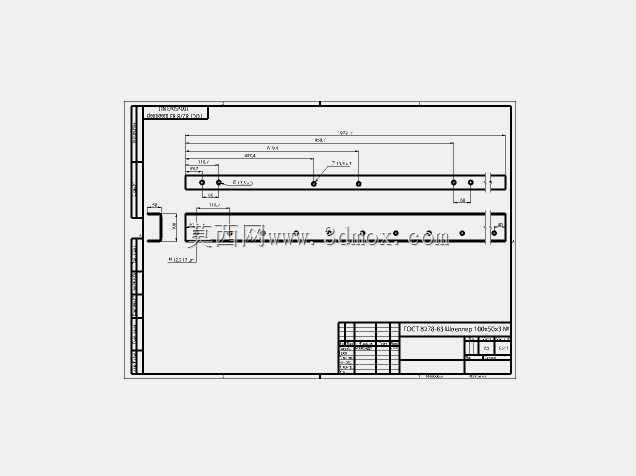

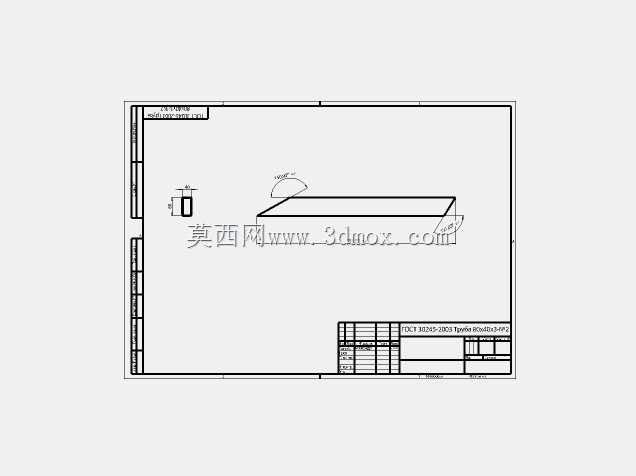

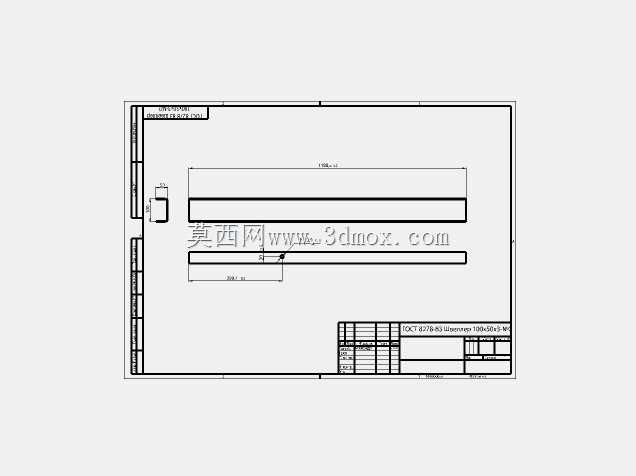

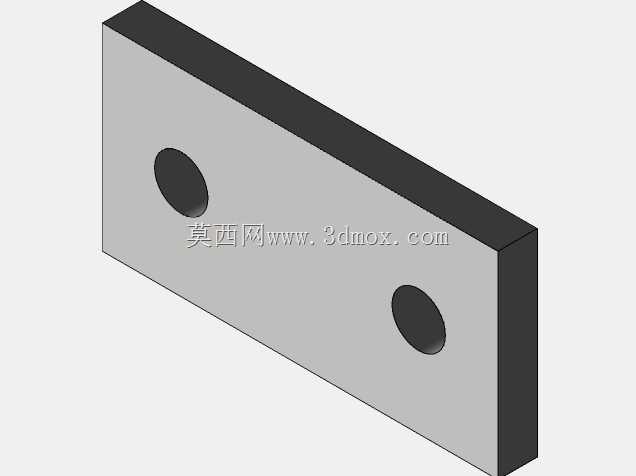

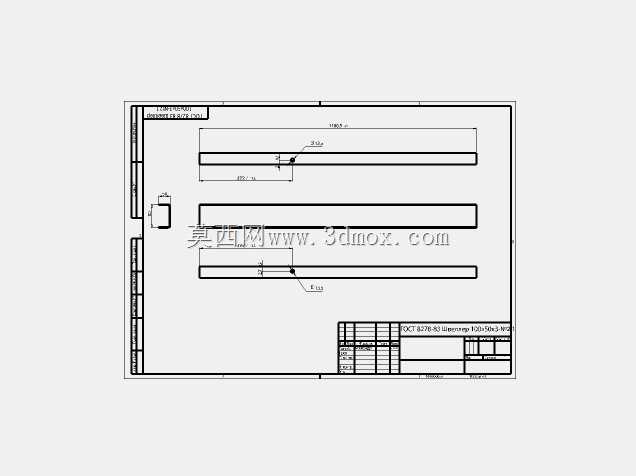

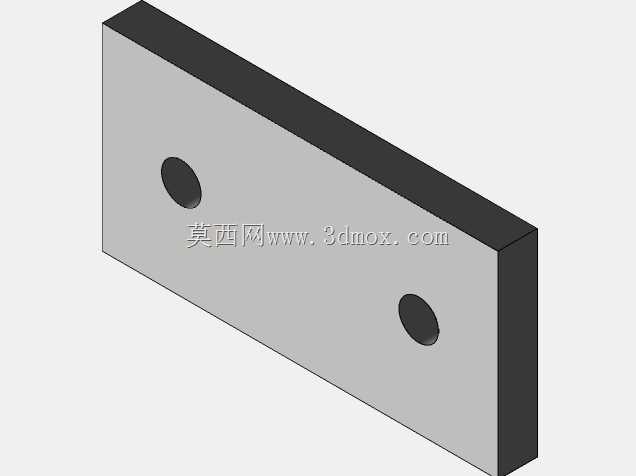

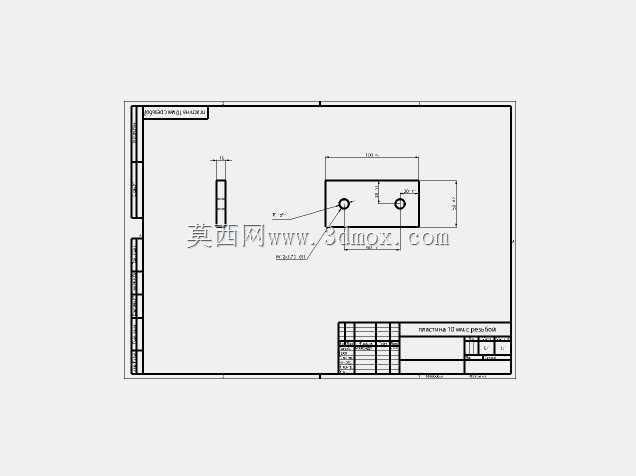

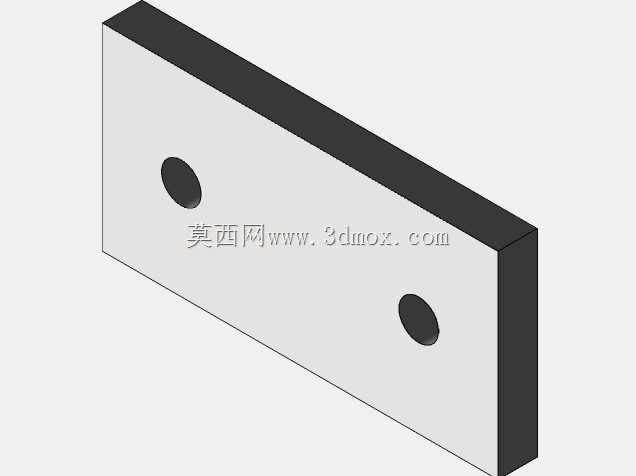

通讯设备配套滚压成型工装结构设计

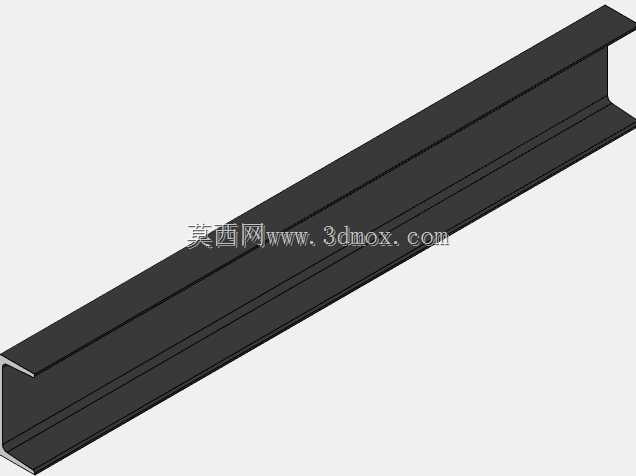

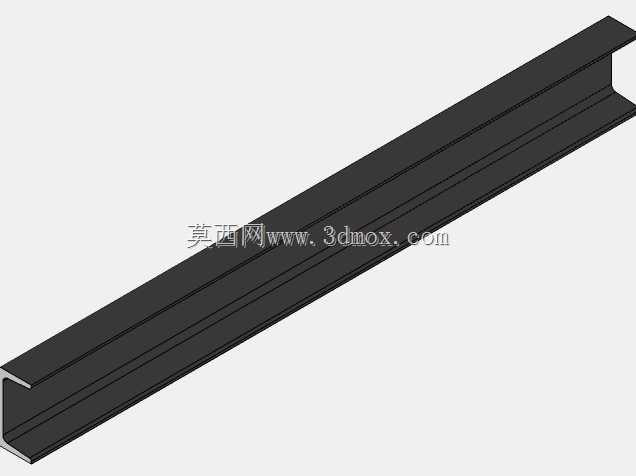

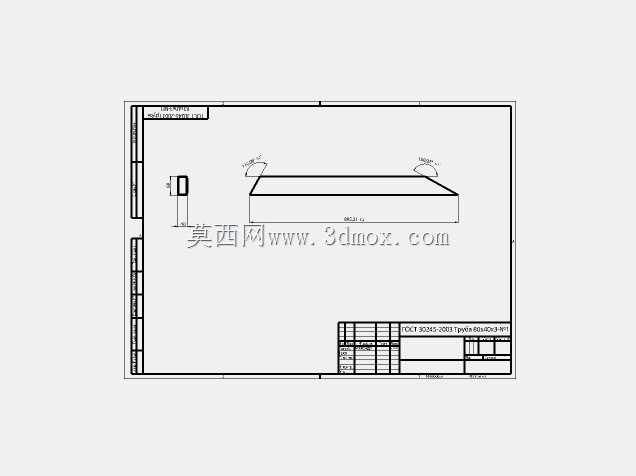

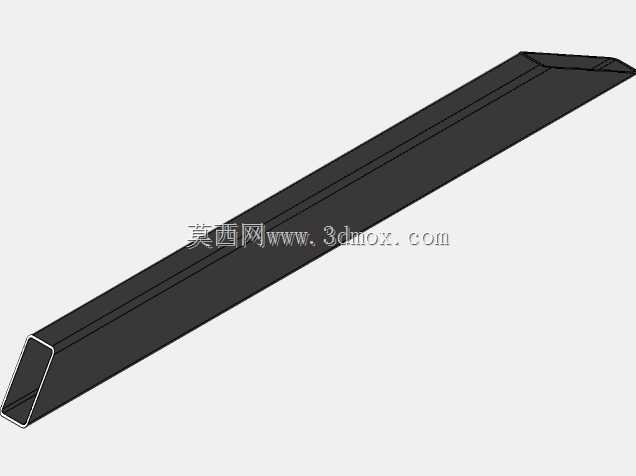

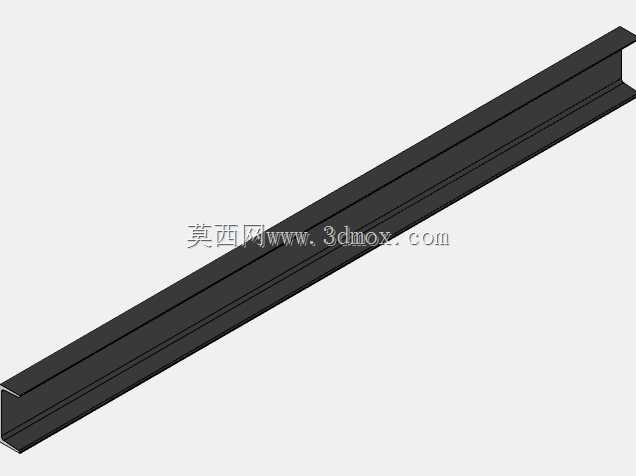

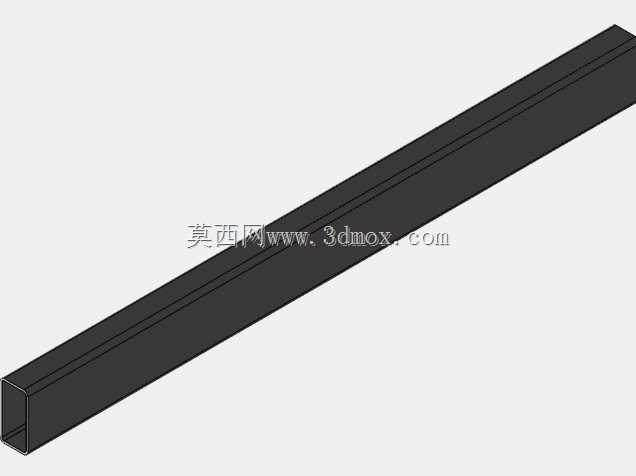

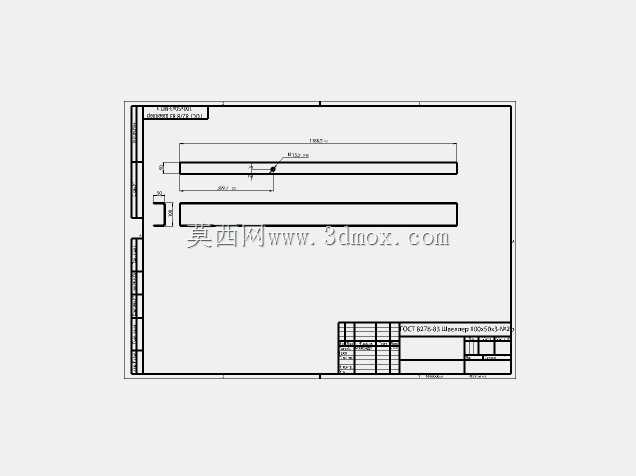

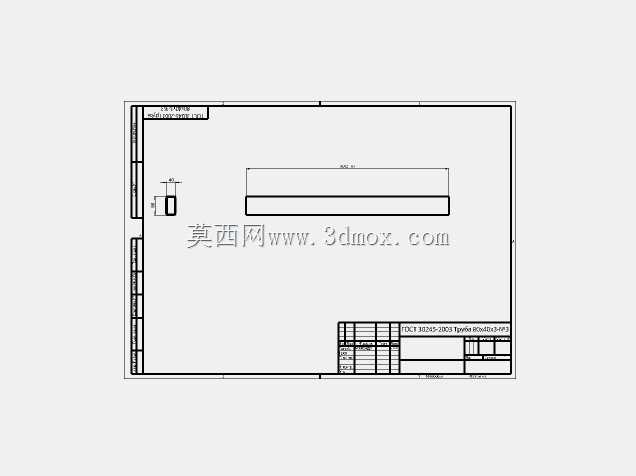

　　在通讯基站配套构件、户外通讯机柜附件的生产环节，这类滚压成型结构是薄金属板材连续弯折加工的核心执行部件，区别于单次冲压成型的模具结构，该类构件可配合连续送料线完成带材的多道次渐进弯折，避免单次冲压带来的应力集中导致的板材开裂问题，尤其适配通讯类设备外壳、安装挂条这类长条形薄壁金属件的批量加工需求。从结构设计逻辑来看，该构件的工作面采用渐变曲率的型面设计，每一段滚压型面的弯折角度增量控制在15度以内，避免带材在进给过程中出现过度拉伸导致的壁厚减薄，通讯类构件普遍采用0.8-1.5mm厚度的镀锌钢板或铝合金板材，对成型过程的表面损伤控制要求极高，型面的粗糙度参数设置为Ra0.8以下，同时在滚压工作面的边缘设计了R0.5的圆角过渡，

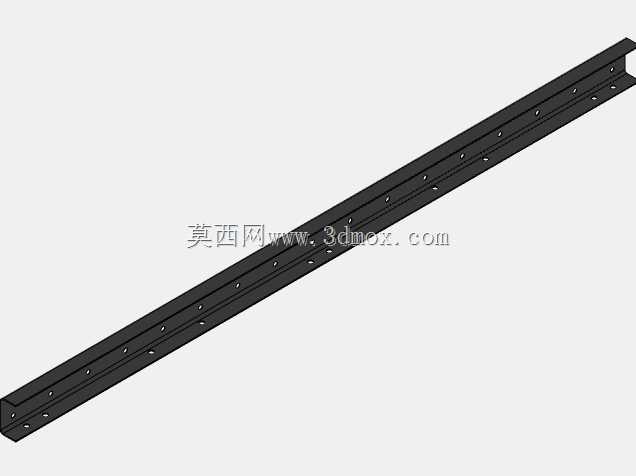

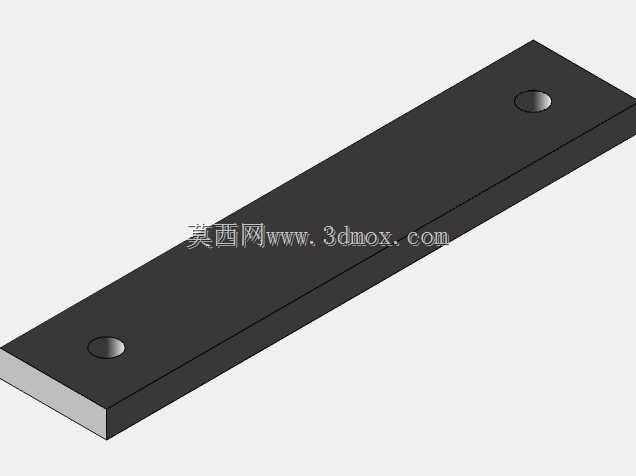

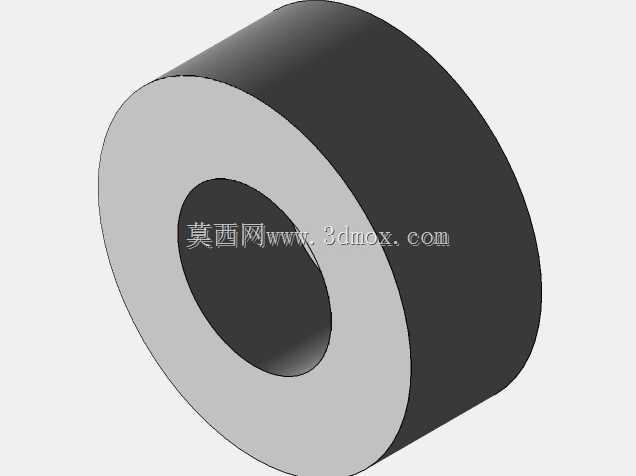

　　防止进给过程中刮伤板材表面的镀锌层，影响后续户外使用的防腐性能。安装边界方面，该构件的两端预留了标准的轴承安装位，可直接适配通用滚压线的20mm直径支撑轴，安装中心距与现有生产线的滚压工位间距完全匹配，不需要对现有产线的机架结构做额外改造，构件的整体宽度控制在120mm以内，可适配宽度100mm以内的带材加工需求，完全覆盖通讯机柜安装挂条、线缆固定支架这类常规通讯五金件的加工尺寸范围。从功能特性上看，该结构的型面采用分体式锁紧设计，当需要加工不同截面形状的通讯构件时，只需要更换对应型面的镶块即可，不需要整体更换整个滚压轮，大幅降低了多品种小批量通讯配件生产的工装成本，镶块与基体的配合采用H7/k6的过渡配合，

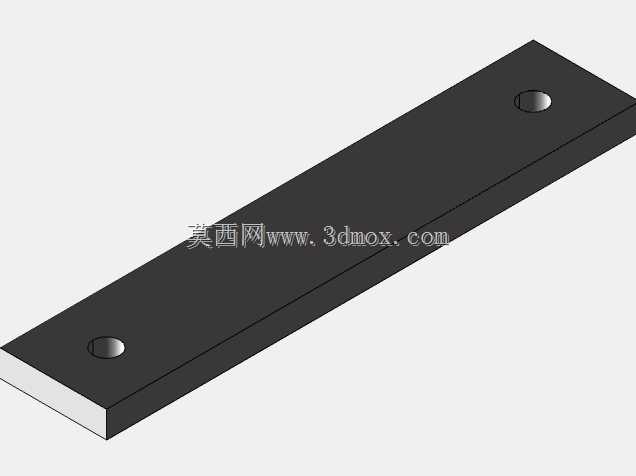

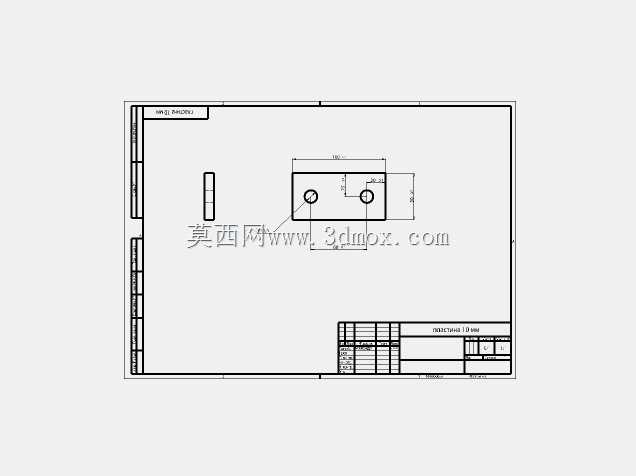

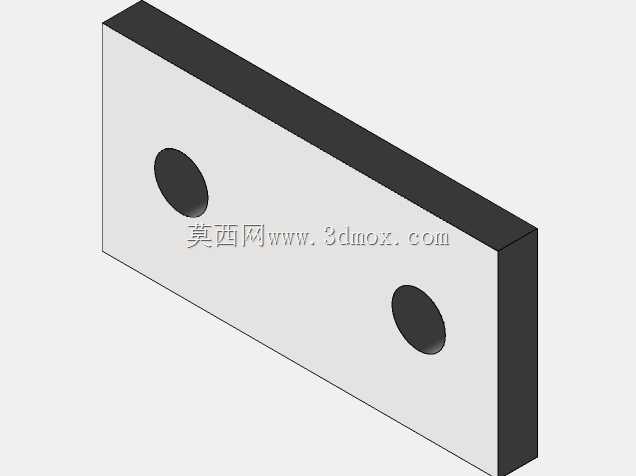

　　同时配备了M6的紧定螺钉做周向固定，避免高速滚压过程中镶块出现移位导致的成型尺寸超差。在实际生产应用中，该类滚压构件的进给速度可稳定在12m/min，成型后的构件直线度误差可控制在每米0.5mm以内，完全满足通讯设备安装构件的形位公差要求，不需要后续额外的校直工序，相比传统冲压工艺生产长条形通讯配件，材料利用率可提升15%以上，同时省去了多副冲压模具的开发成本与换模调试时间。设计过程中针对通讯构件常见的翻边、卡扣结构，在滚压型面的对应位置预留了成型让位槽，避免滚压过程中已成型的卡扣结构被压溃，同时在构件的非工作面设计了减重槽，在保证整体结构刚性的前提下降低了构件自重，减少了支撑轴承的径向载荷，提升了长时间连续运转的使用寿命。

　　针对户外通讯设备配件的防腐要求，该滚压构件的基体采用40Cr材质调制处理，表面镀硬铬处理，硬度达到HRC55以上，既可以抵抗长时间带材摩擦带来的磨损，也可以避免车间潮湿环境导致的构件锈蚀，保证成型面的尺寸精度长期稳定。在产线适配性上，该构件的轴向位置可通过轴端的锁紧螺母做微调，调整精度可达0.1mm，可精准对齐带材的进给中心线，避免成型过程中出现带材跑偏导致的构件扭曲问题，对于带材厚度波动在±0.1mm范围内的来料，该结构的型面间隙设计了自适应补偿量，不需要频繁调整滚压间隙即可稳定成型，降低了一线操作人员的调试难度，适配通讯配件生产行业多批次、不同来料厚度的生产现状。
