LoRa射频SMD无线串口通讯模块结构

　　在工业无线传感网络搭建、智能抄表系统部署、厂区设备状态无线采集这类场景里，贴片式无线通讯模块的选型直接关系到终端设备的通讯稳定性、整机布局紧凑度，E22-900T22S这类基于SX1262射频芯片的UART无线模块，是目前Sub-GHz频段无线组网里应用占比很高的一类器件，做终端设备结构设计的时候，这类SMD封装器件的三维结构精度，直接影响PCB布局、外壳避让、生产贴片的良率。从实际工程应用角度看，这类模块主要承担不同设备节点之间的串行数据无线透传任务，不需要额外搭建复杂的射频外围电路，模块本身已经把射频匹配电路、晶振电路、屏蔽结构都集成完成，设计终端板卡的时候只需要预留对应焊盘、供电与通讯走线，就能快速实现无线通讯功能，

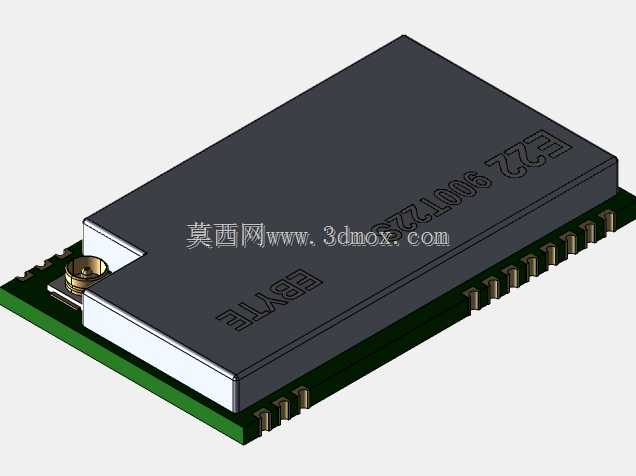

　　相比传统的引线式模块，SMD贴片封装的模块更适合全自动化SMT贴片生产，能大幅降低产线的人工插件成本，也能避免手工焊接带来的射频性能偏差问题。做这个模块的三维建模时，首先要把控的是外形尺寸与安装边界的精度，模块主体采用金属屏蔽罩封装，屏蔽罩边缘与底部PCB的公差控制在0.1mm以内，才能保证结构干涉检查的准确性——毕竟在紧凑的手持采集终端、低功耗传感节点内部，模块周边往往要排布电池、天线座、接插件等其他器件，任何尺寸偏差都可能导致组装时出现屏蔽罩顶壳、焊盘对位偏移的问题。模块侧边的半孔焊盘是建模时需要重点还原的结构，这类半孔焊盘是SMD贴片模块的电气连接与机械固定位点，建模时要准确还原每个焊盘的宽度、间距、半孔的圆弧深度，

　　不能把焊盘做成简单的矩形块，否则在做PCB封装匹配的时候，会出现焊盘对位不准、钢网开孔偏差的问题，直接影响SMT生产的焊接质量。模块板边预留的IPEX天线座结构，建模时也要还原其凸起高度与安装位置，这个位置是外接射频天线的连接点，设计外壳的时候需要在对应位置预留天线走线的避让空间，或者预留天线引出的缺口，避免天线座被外壳挤压导致接触不良。从功能特性对应的结构设计来看，模块顶部的金属屏蔽罩不是单纯的装饰结构，它一方面是为了屏蔽外界电磁干扰对内部射频电路的影响，另一方面也能隔绝模块自身射频信号对板上其他高速数字电路的干扰，建模时还原屏蔽罩的壁厚、边缘扣合结构，能帮助结构工程师在做整机EMC设计的时候，提前评估屏蔽连续性，

　　避免后期做EMC测试时出现辐射超标的问题。模块的PCB基材厚度、屏蔽罩与PCB之间的装配间隙，也是建模时需要注意的细节，这类低功耗无线模块对装配应力很敏感，如果外壳设计时压到屏蔽罩导致屏蔽罩形变挤压内部的射频芯片或者晶振，很容易出现频率偏移、通讯距离缩短的问题，所以三维模型里准确体现模块的整体高度公差、各部位的凸起高度，能让结构工程师在设计外壳限位结构的时候，预留合理的装配间隙，既不会让模块在壳内晃动，也不会因为过压导致模块性能受损。在实际的项目选型阶段，这类三维模型还能用来提前做虚拟装配验证，比如在设计智能水表的内置通讯模块时，可以把模块模型导入到水表的整体装配体里，检查模块与水表的电池仓、计数机构、外壳内壁之间是否存在干涉，评估天线的摆放位置是否会被金属结构件遮挡影响信号传输，不需要等到开模打样之后才发现布局问题，能大幅缩短产品的开发周期，减少改模带来的成本损耗。另外，模块底部的丝印标识在建模时做还原，也能帮助生产环节做来料核对、贴片方向确认，避免出现模块贴反导致的整板报废问题，毕竟这类SMD模块的焊盘是对称排布的，如果没有丝印标识做方向参考，产线很容易出现贴装方向错误的问题。从射频性能对应的结构设计来看，模块的安装位置要远离板上的开关电源、大功率驱动电路等干扰源，三维模型的准确还原，能帮助硬件工程师在PCB布局阶段就规划好模块的摆放位置，预留足够的净空区域，避免周边的铜箔走线、金属结构件影响模块的天线辐射效率。
