PPR带座外螺纹90度弯头管件结构

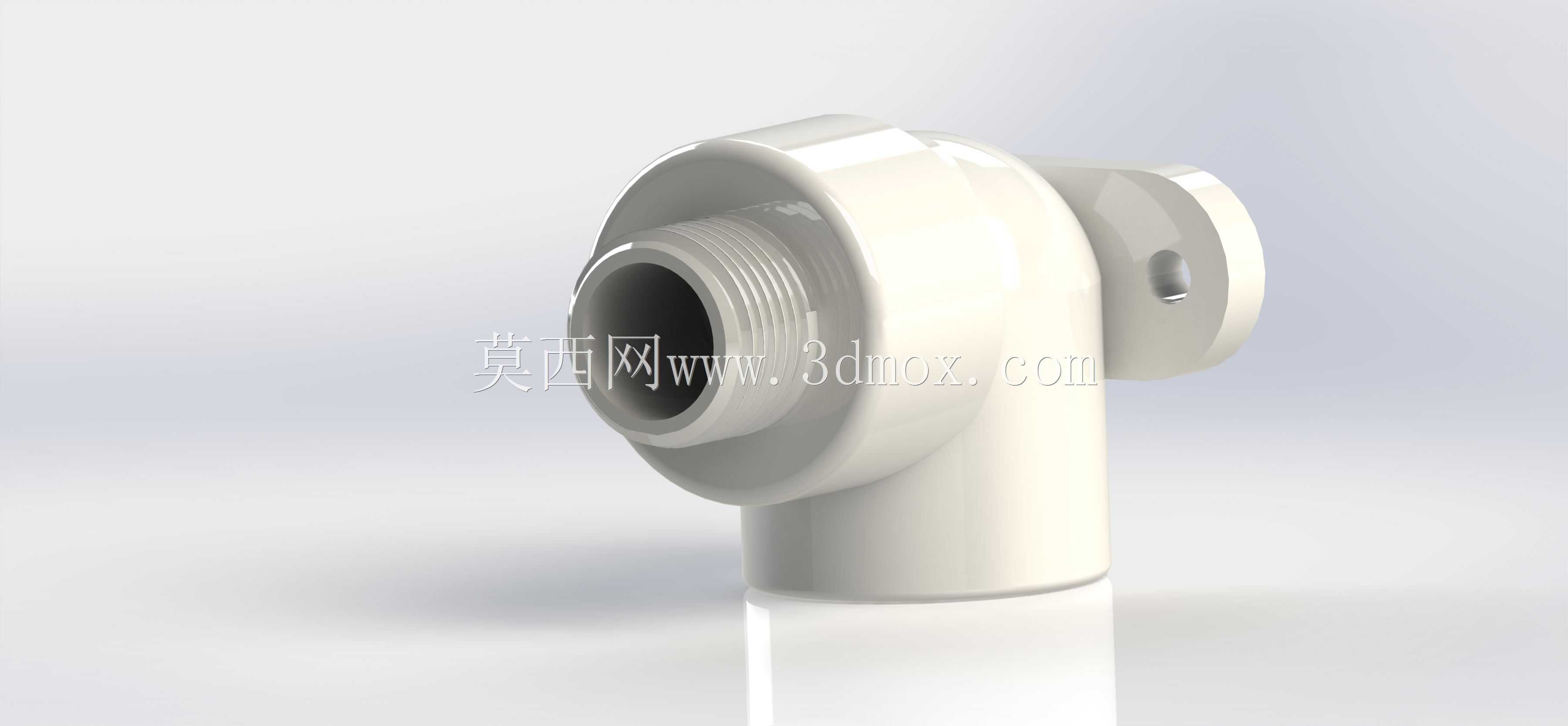

　　螺纹段的牙型精度符合管路连接通用标准，拧紧后配合生料带或者密封胶就能实现可靠的静密封，不会出现渗漏问题；另一端是PPR材质的热熔承插接口，和同规格PPR管材热熔连接后，接口和管材能形成一体化的连接结构，抗拉拔、抗水锤冲击的性能远高于螺纹连接节点，适合暗埋在墙体或者地面垫层内的管路布设。侧面延伸出的固定安装座是这款弯头的核心设计亮点，座体上预留了标准的沉头安装孔，安装时可以先通过膨胀螺丝或者自攻螺丝将弯头固定在墙面、安装支架或者设备壳体的预设点位上，再进行两端的管路连接，固定座和弯头主体采用一体化注塑成型，衔接位置做了加厚的加强筋过渡，即使长期受管路重量拉扯、水压反复冲击，也不会出现座体和主体断裂的问题。从安装边界来看，这款PPR材质的带座外螺纹90度弯头，是民用建筑冷热水管路系统、小型工业流体输送支路中十分常见的管路转向连接件，日常在户内给水改造、净水设备接驳、暖通循环水支路布设场景里，经常会用到这类带安装固定座的弯头，相比普通无座弯头，它能在管路转向的同时完成节点的位置固定，避免通水后管路受水压冲击产生晃动位移，长期使用也能降低接口处的应力疲劳风险。从结构设计来看，主体采用90度直角流道设计，流道内壁做了圆弧过渡处理，没有突兀的直角折角，流体经过转向时的局部阻力系数更低，能减少水流经过时的压损，同时也能避免直角位置长期积水结垢，影响管路通流效率。一端采用标准外螺纹接口，适配同规格的内螺纹阀门、水表、水泵进出水口或者金属管路转接件，

　　这类弯头的轴向安装尺寸需要提前在管路排布时预留足够的操作空间，外螺纹端的拧紧操作需要预留扳手的活动空间，热熔端需要预留热熔器加热和对接的操作距离，固定座的安装孔位需要和基层的固定点位精准对齐，避免安装时强行拉扯管路导致接口产生内应力。实际工程应用中，这类带座弯头经常用在热水器进出水口、洗手台盆下水转接、壁挂式净水设备的管路接驳位置，相比普通弯头加管卡的固定方式，它的集成度更高，安装节点更整洁，固定点距离接口位置更近，能更好的抵消管路热胀冷缩产生的位移量，避免接口受温度应力影响出现渗漏。材质上采用的是标准给水级PPR原料，注塑成型后的主体壁厚均匀，没有明显的缩水、气泡缺陷，承压能力能满足常规1.6MPa工作压力的管路使用需求，

　　耐温范围覆盖常规冷热水输送的温度区间，长期使用不会出现材质脆化、开裂的问题。流道设计时充分考虑了流体的流动特性，转向位置的曲率经过优化，既控制了弯头的整体外形尺寸，避免占用过多安装空间，又保证了通流截面不会因为转向出现明显的收缩，不会影响管路的整体通流能力。外螺纹段的长度经过精准设计，拧紧后不会出现螺纹过深顶到流道内部阻挡水流的问题，也不会因为螺纹过短导致啮合牙数不足，影响连接强度。固定座的安装孔采用沉头设计，螺丝拧紧后头部不会突出座体表面，不会影响后续的装饰盖板安装，整体外观更整洁。在三维建模过程中，这类管件的建模需要重点关注几个核心尺寸的精度：一是热熔承插端的内径和承插深度，必须和对应规格的管材外径匹配，公差控制在标准范围内，

　　否则热熔连接时会出现插接过松或者插不到位的问题；二是外螺纹的大径、中径、小径公差，必须符合管螺纹的标准要求，否则和其他配件连接时会出现拧不紧或者滑牙的问题；三是固定座的安装孔中心距、孔位相对主体的位置尺寸，必须和安装基层的预设点位匹配，否则现场安装时会出现孔位错位无法固定的问题；四是流道的过渡圆弧尺寸，既要保证壁厚均匀，避免注塑时出现局部壁厚过薄导致的强度不足，也要保证流道顺滑，减少流体阻力。实际选型时，需要根据管路的公称通径、工作压力、输送流体的温度来选择对应规格的弯头，同时要确认固定座的安装方向是否符合现场的安装空间要求，避免出现固定座朝向不对无法打螺丝固定的问题。这类集成了固定功能的弯头，在装配式建筑的管路系统中应用越来越广泛，它能减少现场安装的配件数量，降低安装工人的操作难度，提升管路节点的可靠性，减少后期运维的渗漏风险。
