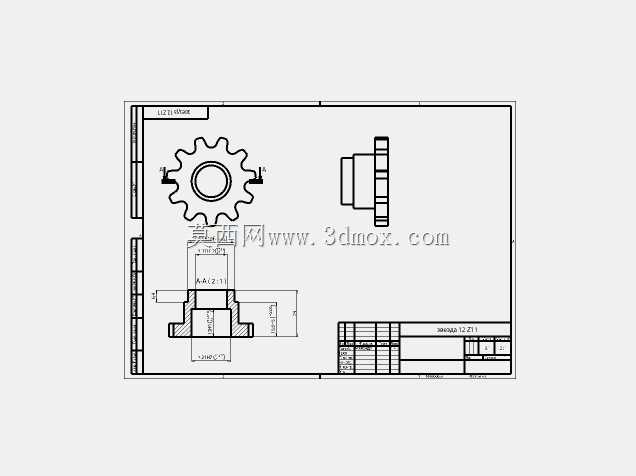

带式输送机用承载托辊组结构设计

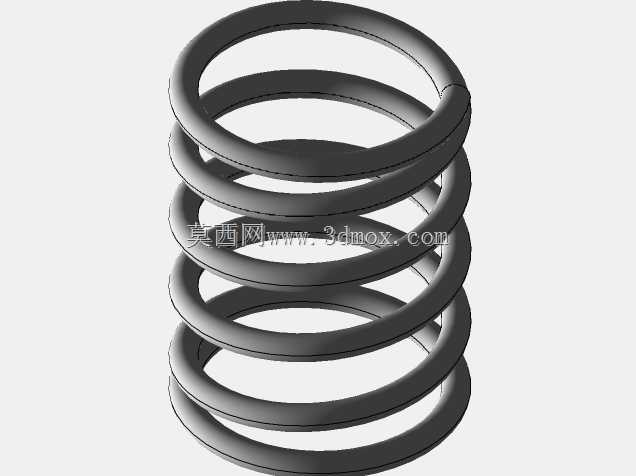

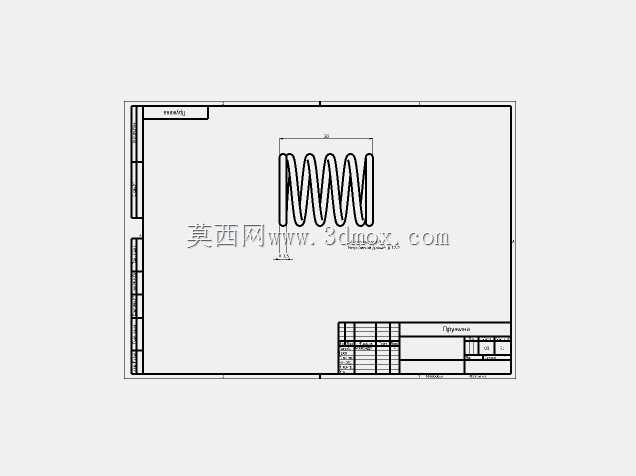

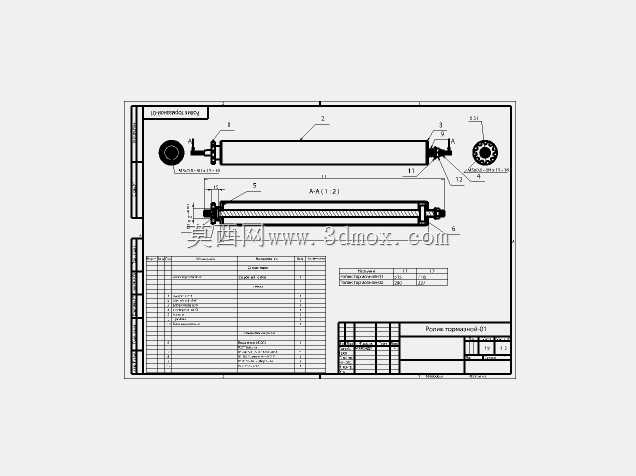

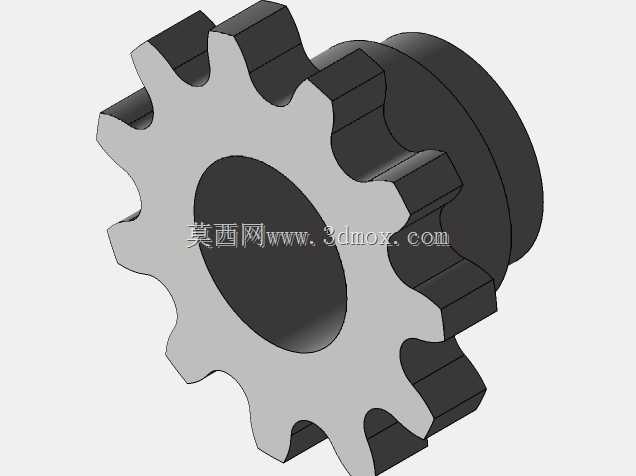

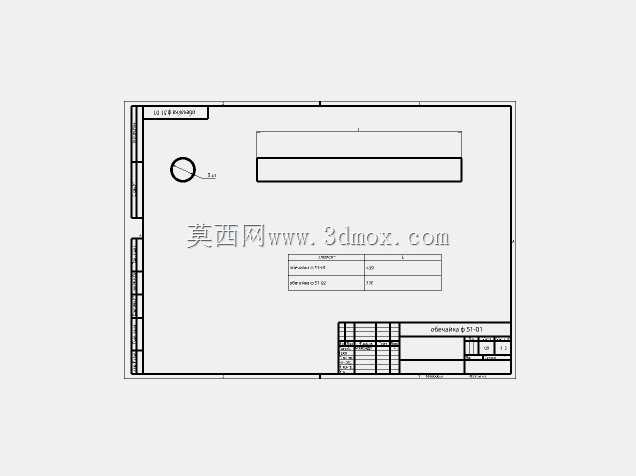

　　在散料输送、生产线工件转运的各类工况里，托辊是带式输送机上用量最大的易损承载部件，单条百米级输送线的托辊用量往往能达到上百组，其结构合理性直接决定输送带的运行阻力、使用寿命以及整条输送线的运维成本。这套托辊结构的设计，首先围绕降低输送带运行磨损展开，辊体外圆采用了等壁厚的圆柱面设计，加工时严格控制外圆的径向圆跳动公差，避免辊面转动时出现高低差，防止输送带在运行过程中出现周期性的局部挤压磨损，尤其是在输送砂石、矿石这类磨琢性较强的散料时，平稳的辊面能大幅减少输送带底面的异常划伤。从安装边界来看，这套托辊的轴端采用了扁榫式的安装定位结构，安装时可直接卡入输送机机架的对应安装槽内，不需要额外加工复杂的定位孔位，

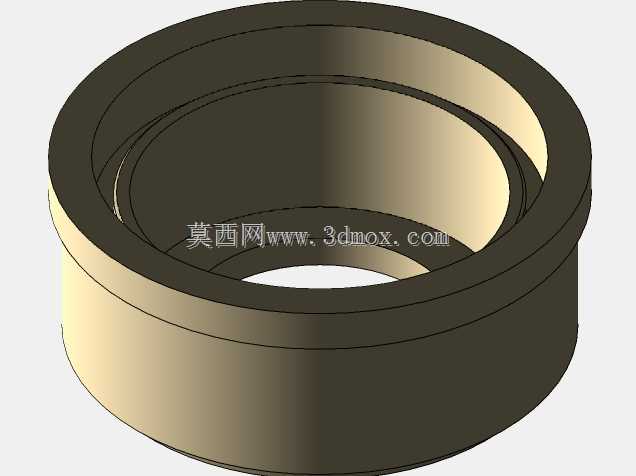

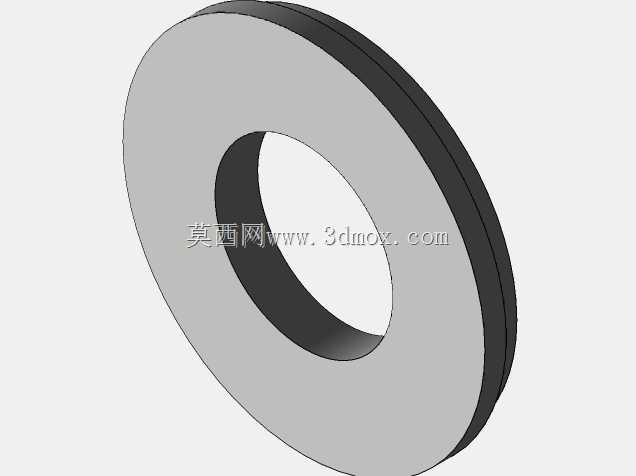

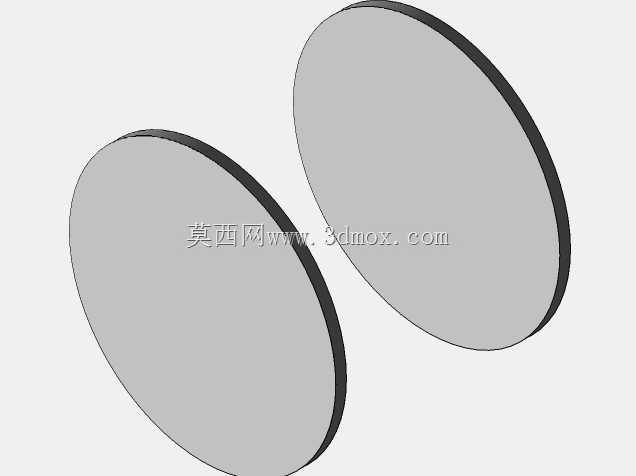

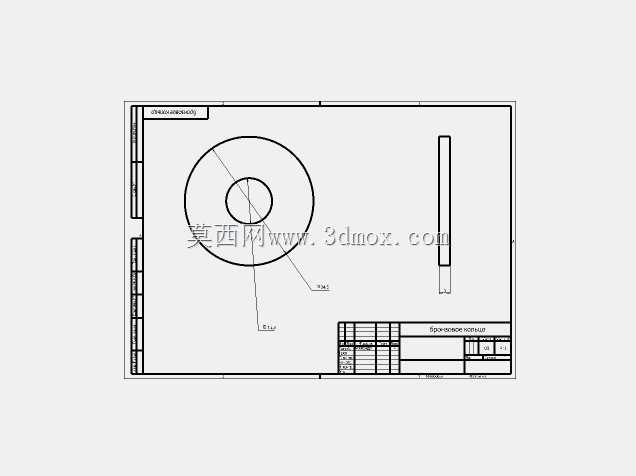

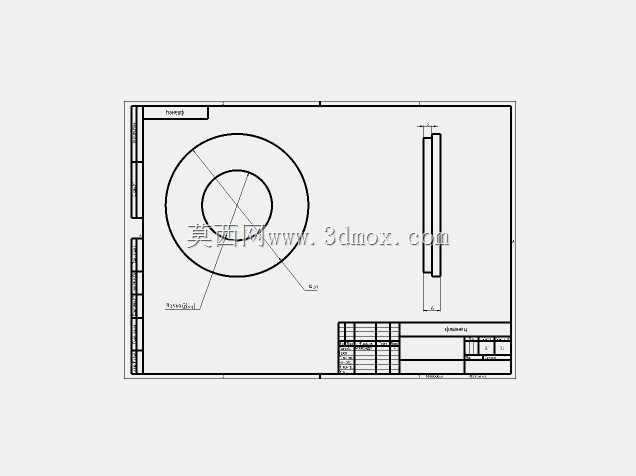

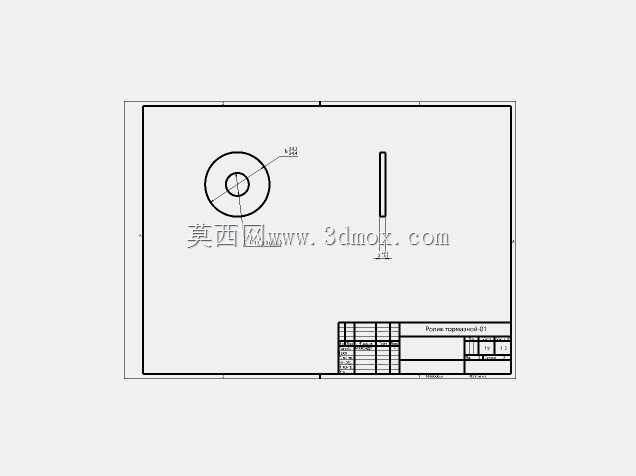

　　适配常见的槽钢式输送机纵梁安装尺寸，安装槽的开口宽度与轴端扁位的尺寸做了间隙配合设计，现场更换时不需要重型工装，单人用撬棍辅助即可完成拆装，能大幅缩短运维停机的时间。辊体内部的轴承座采用了冲压式的内嵌结构，相比传统的焊接式轴承座，冲压结构的同轴度更容易控制，能减少轴承装配后的附加径向载荷，延长轴承的实际使用寿命，同时轴承腔的密封结构采用了多道迷宫式密封，在粉尘浓度较高的矿山、建材输送工况下，能有效阻挡外界粉尘进入轴承滚道，避免轴承出现早期磨损失效。在功能特性上，这套托辊兼顾了承载与纠偏的基础需求，辊体的转动惯量经过优化设计，在保证结构强度的前提下，适当减薄了辊体的壁厚，降低了自身重量，能减少输送带启动时的惯性阻力，

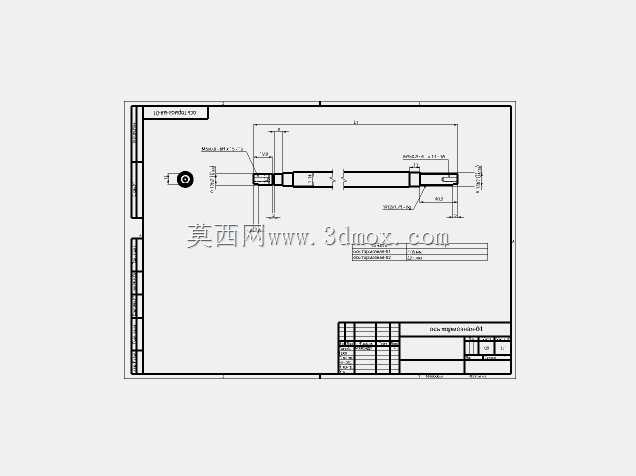

　　降低驱动电机的启动负载。设计过程中还考虑了不同工况的适配性，辊体表面没有额外的凸棱或者沟槽，既可以适配平形上托辊的安装场景，用来输送成件的包装箱、工装托盘，也可以搭配倾斜安装的支架组成槽形托辊组，用来输送散状的颗粒、粉料物料，不会因为辊面结构限制使用场景。轴体采用了冷拉圆钢加工，两端的轴承安装位经过精车处理，保证轴承内圈的装配过盈量在合理区间，既不会因为过盈量太小导致轴承跑内圈，也不会因为过盈量太大导致轴承装配后游隙过小出现发热抱死的问题。在实际现场使用中，这类托辊的失效形式大多是轴承进粉损坏、辊面磨穿、轴端断裂，这套结构在设计时针对这几个常见失效点做了针对性优化：轴承腔的迷宫密封间隙控制在0.2mm以内，

　　既能保证转动时不会出现密封件的摩擦阻力，又能阻挡粒径0.3mm以上的粉尘进入；辊体的壁厚根据承载能力做了匹配，在常规1000mm带宽的输送线上，单组托辊的承载能力可以满足每米300kg的散料载荷需求，不会出现重载下辊体变形的问题；轴端的扁位位置做了圆角过渡处理，避免应力集中导致的轴端断裂问题。另外，这套托辊的结构没有采用特殊的定制化型材，所有零部件都可以采用行业内通用的标准件进行加工生产，不需要开特殊的模具，生产制造成本更低，也方便后期运维时的配件替换，不需要专门储备特殊规格的备件，能降低用户的备件库存压力。在安装尺寸的匹配上，托辊的长度尺寸对应常见的带宽规格做了适配，辊面长度比输送带的宽度窄100mm左右，避免输送带跑偏时辊端割伤输送带的边缘，同时轴端的伸出长度也和标准的托辊安装支架尺寸匹配，不需要对现有输送机的机架做改造就可以直接替换安装，适配性更强。
