转弯式动力辊筒输送线转角输送设备

　　这套转角辊道结构主要用于车间内部物流路径出现90度或大角度转向的位置，解决直线输送线在布局受限、产线折转、分拣汇流或工序衔接时无法连续输送的问题。在包装、仓储、家电总装、电商分拣、机加工件流转以及托盘化输送场景中，货物往往不能依靠人工频繁搬运转角，转弯辊筒段可以把上游直线段送来的箱件、托板或规整工件平顺导入下游垂直方向的输送线，减少转向处的停滞、磕碰和人工干预。

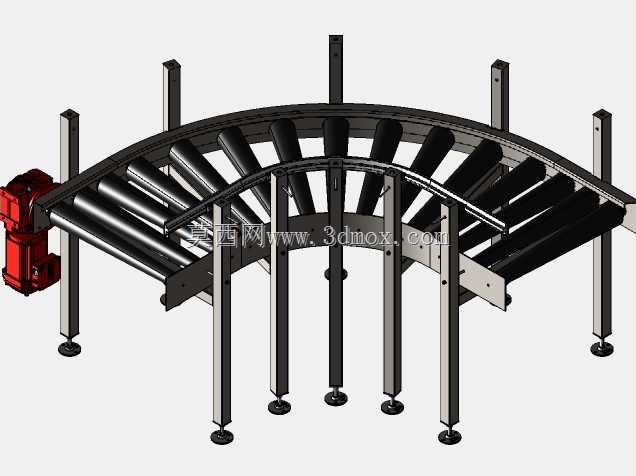

　　从结构组成看，设备主体由弧形外侧框架、内侧弯轨、多根呈扇形布置的辊筒、支撑立柱、可调脚杯、侧边护栏以及端部驱动单元构成。辊筒沿转弯半径方向排布，每根辊筒的长度随内外弧线位置变化，外端线速度需求大于内端，因此在设计时需要重点考虑锥辊形式、差速关系或分段驱动方式，使货物在通过弯道时保持姿态稳定，避免向外甩偏、内侧堆挤或箱体旋转失位。图中驱动装置布置在弯道入口侧，通过传动链、带轮或电动辊筒将动力传递至辊面，形成连续承载与输送能力。

　　机架采用折弯板材与型材组合的承载框架，外侧弧形梁承担主要弯矩，内侧框架用于固定辊筒支座并维持弯道曲率。支撑腿沿弧线分散布置，腿底配置可调脚杯，用于现场安装时补偿地面不平并调整整机水平。对于输送重量较大的托盘或工件，支腿数量、脚杯直径以及框架截面都需要按载荷复核；若设备用于洁净车间或频繁冲洗区域，还可在材料表面处理、轴承密封和驱动防护等级上进一步调整。

　　护栏设计是转弯段不可忽视的部分。货物进入弯道后会产生离心趋势，外侧护栏起到限位和导向作用，内侧护栏则防止小件卡入辊筒端部。图中护栏沿弧线连续设置，并通过支架与主框架连接，高度可根据货物外形确定。实际选型时，护栏与货物之间应保留合理间隙：间隙过小会增加摩擦甚至卡箱，过大则失去导向效果。对于软包装、底部不平整或尺寸差异较大的货物，还需配合导向板、多楔带或转角皮带方案综合判断。

　　设计思路上，转弯辊道并非简单把直辊弯成弧形，而是围绕输送轨迹、货物尺寸和转弯半径建立几何关系。内半径越小，货物通过时内外侧速度差越明显，对辊筒锥度、表面摩擦和护栏约束要求越高；半径较大时，货物姿态更稳定，但设备占地也随之增加。布局阶段通常先确定货物最小底面尺寸、最大重量、输送速度和上下游线体中心距，再反推弯道半径、有效输送宽度、支腿落点和驱动功率。若货物长宽比较大，还需校核其在弯道内是否会同时触碰内外护栏，或在入口、出口处与直线段产生干涉。

　　安装边界方面，这类设备需要在平面布置中预留扇形占地空间，入口和出口分别与直线输送段对接，对接处的辊面高度、输送宽度和框架中心线应保持一致。地脚支撑位置应避开地面线槽、气管和检修通道，驱动侧需留出维护空间，便于检查电机、链条张紧、辊筒轴承和传动部件。上方若衔接扫码、称重、封箱或分拣机构，还应控制辊面水平度和机架振动，保证货物在转角前后仍能被下游设备稳定识别。

　　三维结构建模时，弧形框架的同心关系、辊筒阵列角度、支腿定位和护栏曲率是核心控制点。每根辊筒的安装轴线应指向回转中心或按差速方案确定偏角，端部支座、链轮空间和侧梁开孔需要同步检查，避免运动件与固定件发生干涉。完成装配后，还应结合货物包络体做通过性验证，观察箱体在入口、弯道中部和出口三个关键位置的姿态变化，从而判断输送宽度、护栏开口和驱动布置是否满足连续生产要求。
