长柄方坯夹持钳锻造工位取料工装

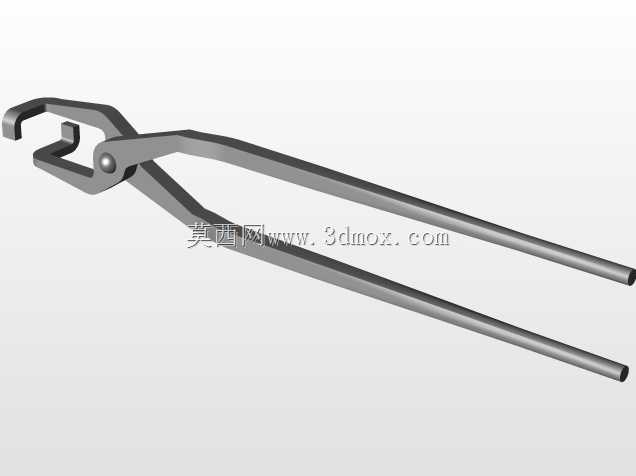

　　该夹持工具面向锻造、热处理、热修磨及小型熔炼辅助工位，主要用于夹取截面近似矩形的坯料、锻件或热处理件。现场作业中，操作人员需要在距离高温工件较远的位置完成翻转、转移和对位，普通短柄钳容易受到热辐射、飞溅氧化皮和操作空间限制，长柄杠杆式钳具能够把握持区域外移，同时通过钳口闭合产生稳定夹持力。模型整体呈现两根细长操作臂、中部铰接轴和前端弯折钳口的典型结构，适合作为手工工装、工位器具或非标夹持设备方案进行结构参考。

　　从实际用途看，这类钳具并不追求复杂的自动锁紧功能，而是强调可靠、直观和便于维护。前端钳口采用钩状与挡块配合的形式，一侧钳口向内弯折形成承托面，另一侧设置凸起限位，当矩形坯料进入钳口后，操作臂受握持力作用绕铰接点转动，钳口两侧对工件形成夹持和托举。工件自重会在转移过程中进一步增加闭合趋势，使钳口不易松脱。对于锻打车间常见的方钢、扁钢、加热后坯段以及热处理料筐中的规则零件，这种结构能够快速完成取放，减少操作人员直接靠近热源的时间。

　　结构设计上，长臂是该工具的核心特征。细长臂身一方面扩大人手与高温工件之间的距离，降低热辐射影响；另一方面利用杠杆比例放大力矩，使钳口在不需要很大握力的情况下获得足够夹紧力。臂身截面在模型中表现为连续杆状形态，实际制造时可根据载荷选用圆钢、方钢或锻制杆料，并在受力较大的铰接区域进行加粗或局部补强。长臂并非越粗越好，截面过大将增加工具自重，长时间操作会加重劳动强度；截面过小则可能在夹持重型坯料时出现弯曲变形，因此需要结合目标工件重量、操作距离和反复开合频次确定杆径。

　　中部铰接点是传力路径的关键位置。销轴连接两侧钳臂，使开合动作稳定，同时承受剪切和挤压载荷。模型中铰接区域采用圆形轴点结构，工程落地时通常需要配置销轴、垫圈和开口销，或采用铆接、螺栓锁紧方式，保证高频开合后不发生轴向窜动。铰接孔与销轴之间应保留合理间隙，间隙过小会在热膨胀和氧化皮进入后卡滞，间隙过大则会造成钳口错位、夹持点偏移。对于高温环境使用的工装，销轴材料应具备较好的强度和耐磨性，必要时可进行表面硬化处理。

　　前端钳口的形状直接决定夹持适应性。该模型钳口并非平面平行夹持，而是通过弯钩形轮廓容纳矩形工件边缘，并利用局部凸台限制工件滑脱。这样的设计适合夹持具有明确棱角的坯料，尤其在工件表面存在氧化皮、轻微不平或温度较高时，钩状结构能够提供机械限位。钳口开口宽度需要与常用坯料截面匹配：开口过小会导致工件无法进入，开口过大则会使夹持点远离铰接中心，降低闭合稳定性，并可能造成工件在钳口内转动。若用于多规格生产，可在钳口内侧更换不同厚度的垫块，以调整夹持范围并保护已加工表面。

　　外形尺寸方面，模型表现出明显的长柄比例，前端工作段相对较短，握持段向后大幅延伸。该比例符合手工锻打钳的使用逻辑：短钳口保证靠近工件时动作灵活，长臂提供安全距离和力矩放大。安装边界主要体现在操作空间而非设备固定接口，工具本身不需要与机床或工作台连接，但在工位布置时应考虑长臂回转半径。操作人员开合、转向和放下坯料时，柄部末端需要足够空间，避免与设备机架、料箱、防护栏或相邻作业人员发生干涉。若在自动化线旁作为人工辅助工具使用，还应在工位旁设置搁置架，使长柄工具悬空放置，避免钳口接触地面造成变形或污染。

　　从受力角度分析，夹持矩形坯料时，载荷主要集中在钳口接触线、铰接销轴和臂身过渡区。钳口弯钩根部存在弯矩集中，设计时应避免尖锐转角，可采用圆弧过渡并增加局部厚度。臂身与钳口连接处如果采用焊接成型，需要保证焊缝沿受力方向连续布置，焊后进行打磨和检查，防止在反复热循环和冲击载荷下产生裂纹。若采用整体锻造方式，金属纤维流线能够沿钳臂和钳口连续分布，更适合重载、高温和冲击工况，但制造成本相对较高。

　　使用场景中，工具常与锻锤、压力机、加热炉、淬火槽和热处理料架配合。操作人员从炉口或料筐中夹取坯料后，可通过手腕和双臂调整工件角度，将其送入模具或定位块；锻打过程中也可用钳具稳定工件，防止侧向滑移。热处理工位则可用于短距离转移小型零件，减少工件在空气中的停留时间。由于钳口为刚性金属接触，若夹持精加工面或软质材料，应在接触位置增加铜垫、石墨布或可更换护板，避免压痕和划伤。

　　三维建模时，应重点还原长臂中心线、铰接轴同轴关系、钳口开口轮廓和弯钩根部过渡。装配结构中两根钳臂围绕销轴旋转，运动校核需关注最大开合角度下钳口是否干涉、柄部是否交叉过度，以及握持区域是否保留足够手位。若后续进行工程细化，可在销轴处增加耐磨衬套，在柄部末端设置防滑套或隔热套，并根据人因工程确定握持高度。对于需要挂放管理的车间，还可在柄部末端加工挂孔，便于工具定置存放。

　　总体来看，该结构是一种典型的高温手工夹持工装，设计重点不在外观造型，而在杠杆比例、钳口限位、铰接可靠性和长臂操作空间之间取得平衡。矩形工件的棱角为钩状钳口提供了稳定受力点，长柄结构兼顾安全距离与操作力放大，适合锻压、热处理及金属热加工现场作为坯料取放、翻转和对位工具使用。
