多通管路连接法兰结构设计

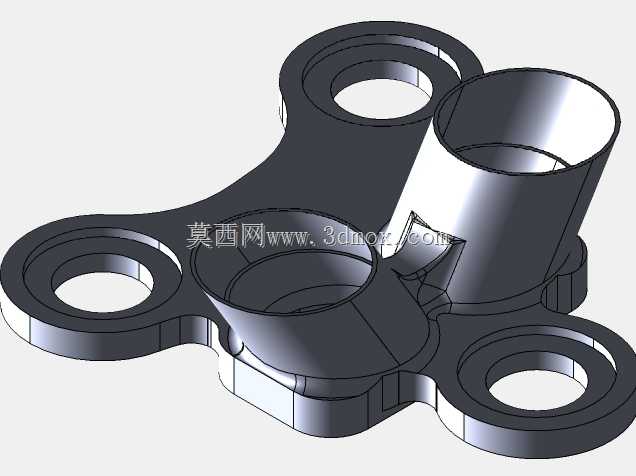

　　在流体输送、气动回路、小型设备管路排布场景中，这类多接口集成式法兰连接件的应用十分普遍，不同于常规单通对接法兰仅能实现两段管路的同轴对接，该结构将三个不同走向的管路接口与安装固定法兰盘做了一体化集成，能够在有限的安装空间内完成多管路的汇流、分流或者转向对接，大幅减少管路系统中单独接头的使用数量，降低管路连接点的泄漏风险，同时压缩整体安装占用空间。从结构设计逻辑来看，底部的异形法兰安装板是整个零件的承载基准，板体上分布的四个带通孔的安装凸台，是用于穿装固定螺栓的位置，四个安装孔的中心距、凸台厚度都经过匹配校核，既能够保证安装后法兰面与安装基体的贴合紧密性，避免长期受管路振动影响出现螺栓松动，也能控制安装板的整体重量，

　　不会因为冗余的实体结构增加不必要的材料消耗。三个向上延伸的管路接口并非垂直于安装板平面设置，其中两个接口带有一定的倾斜角度，分别朝向不同的空间方向，这种角度设计是为了匹配实际管路的排布走向，避免管路安装时出现过度弯折导致的流阻增大或者管路折损，接口的内径尺寸根据对应管路的通流需求做了差异化匹配，不同口径的接口可以对接不同通径的管路，满足多支路不同流量的输送要求。接口与安装板的衔接位置做了圆弧过渡加强处理，没有采用直角直连的结构，这是因为管路在工作过程中会受到内部流体压力冲击、外部管路拉扯的复合作用力，直角衔接位置很容易出现应力集中，长期交变载荷作用下会产生疲劳裂纹，圆弧过渡能够将衔接位置的应力分散到更大的区域，

　　提升结构的整体强度和使用寿命。安装板的轮廓采用了随形设计，没有做成规则的圆形或者方形法兰盘，而是顺着四个安装凸台和三个管路接口的位置做了轮廓收窄，这种设计一方面能够减少零件加工时的材料去除量，降低坯料成本，另一方面也能避开周边其他零部件的安装空间，避免在紧凑的设备舱内与其他结构产生装配干涉。从安装边界来看，该法兰的安装面为平面结构，安装时需要在安装板与基体之间加装适配的密封垫片，四个安装孔的位置公差需要控制在合理范围内，保证螺栓能够顺利穿装同时不会对接口的对接角度产生偏移；三个管路接口的端部都做了倒角处理，方便外部管路的套装或者卡接，接口的外壁粗糙度需要满足管路密封的要求，避免对接后出现介质渗漏。在实际选型应用时，

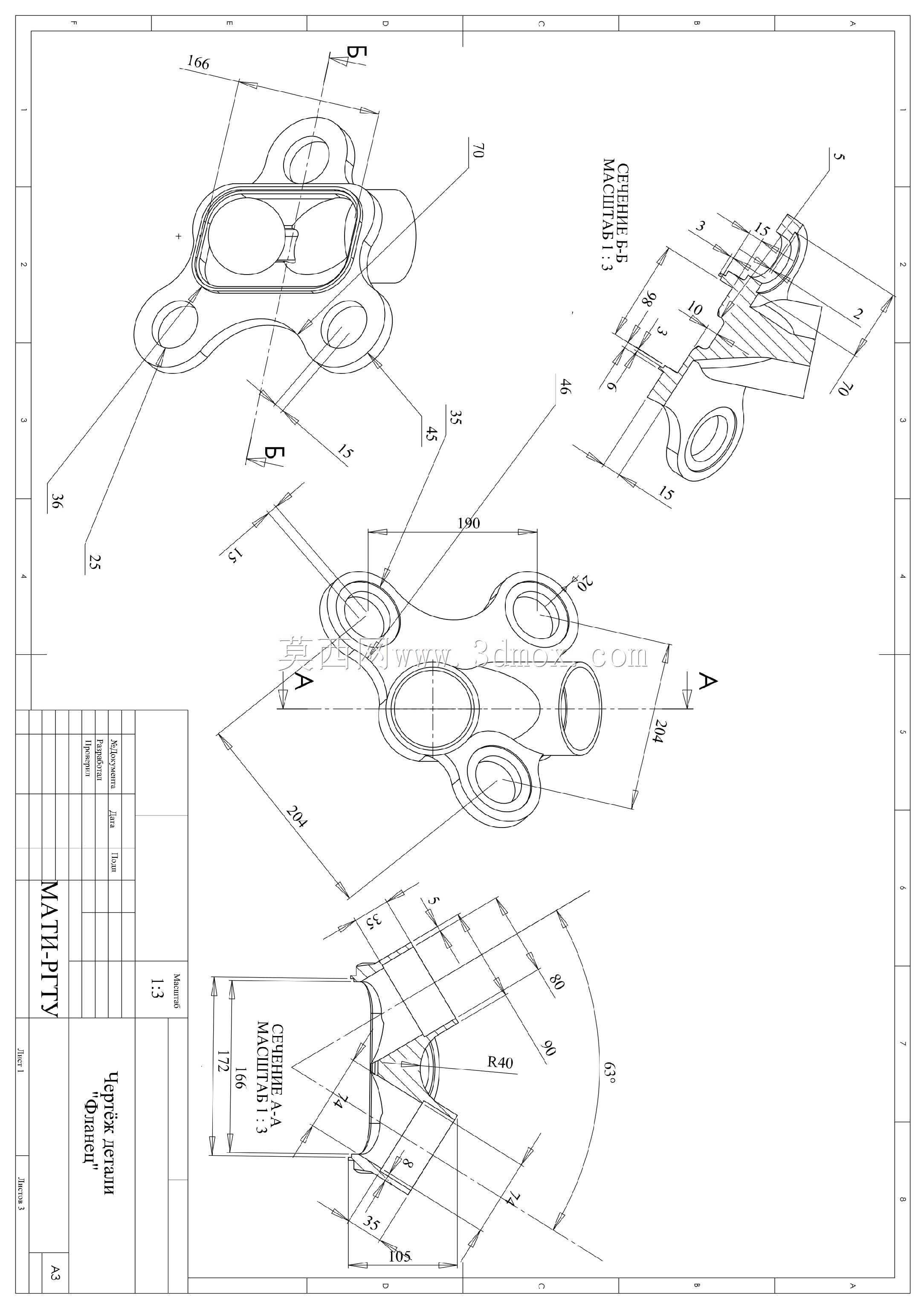

　　需要根据输送介质的类型匹配零件的加工材质，输送常规气体、水性介质可以采用普通工程塑料或者铝合金材质降低重量，输送有腐蚀性的介质则需要更换为不锈钢或者耐腐合金材质，同时要校核三个接口的通流能力总和是否匹配系统的总流量要求，避免通径不足导致系统压力损失过大。这类集成式法兰结构相比多个单独法兰加接头的组合方案，装配工序更简单，只需要一次固定安装就能完成三个管路的对接定位，减少了现场装配的工作量，也降低了多个接头连接带来的密封失效概率，在小型气动设备、家用流体器具、紧凑型液压站的管路排布中都有很高的实用价值。建模过程中需要重点关注安装孔的位置度、各接口的角度公差以及衔接位置的圆角处理，这些参数直接影响零件的装配适配性和结构强度，不能仅做外观造型而忽略工程实际的公差要求，否则生产出的零件会出现无法安装、对接错位或者受力断裂的问题。
