适用于Arduino项目的Sharp光学灰尘传感组件

　　在民用空气检测设备、小型环境监测终端、开源硬件创客项目的开发过程中，光学式灰尘传感单元是采集空气中悬浮颗粒物浓度的核心部件，这款Sharp架构的灰尘传感组件，正是针对这类小体积、低功耗的检测场景设计的成熟传感方案。从实际落地的应用场景来看，这类传感单元常被集成在桌面级空气净化器的实时检测模块、家用空气质量检测仪、车载空气循环系统的颗粒物监测支路，以及各类基于Arduino平台开发的开源环境监测作品中，能够为控制系统提供空气中悬浮粉尘浓度的模拟信号输出，支撑后续的风机调速、阈值报警等逻辑运行。

　　从功能特性层面来看，该传感单元采用光散射检测原理，组件内部集成了红外发光管与光电接收元件，通过检测空气中颗粒物穿过检测光路时产生的散射光强度，换算得到对应区域的颗粒物相对浓度，无需额外搭建复杂的光学光路结构，开发者只需按照引脚定义完成供电与信号接线，即可读取对应的检测数值，大幅降低了小型检测设备的开发门槛。组件本身自带遮光外壳结构，能够避免外界环境杂光射入检测腔造成的信号干扰，外壳上预留的检测开孔与内部光路的走向完全匹配，既保证了待检测空气能够顺畅流入检测区域，又能阻挡大粒径杂物直接进入腔体内部损坏光学元件。

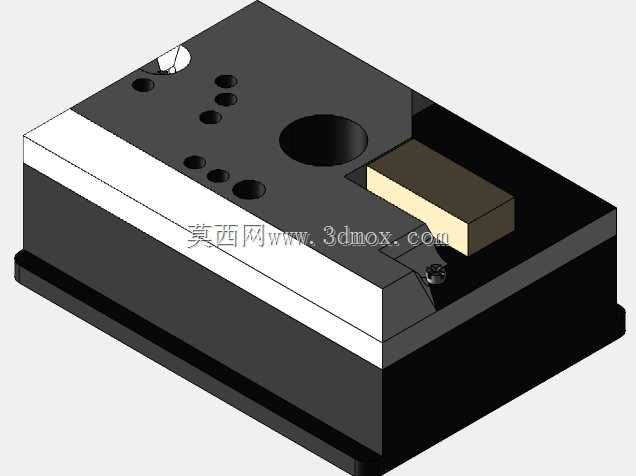

　　在结构设计思路上，这款传感组件的整体外形采用方正的块式布局，外壳主体为黑色遮光材质，顶面设置的多组定位孔对应内部电路板的固定柱位置，安装时可以通过螺丝直接将组件固定在设备内部的安装位上，也可借助侧面的平整贴合面采用背胶方式完成快速固定，适配不同设备内部的安装空间条件。组件侧面突出的接插区域为电路连接端，引脚排布间距符合通用接插件的标准尺寸，焊接排针后即可直接与Arduino控制板的扩展接口对接，无需额外定制转接电路。顶面的圆形开孔为进气检测通道，安装时需要注意该开孔位置不能被周边结构件遮挡，需预留至少5mm的空气流通间隙，保证待检测空气能够自然扩散进入检测腔体，避免因气流不畅导致检测数值出现偏差。

　　从安装边界的尺寸约束来看，该组件整体厚度较薄，适合安装在内部空间紧凑的小型电子设备中，外壳边缘做了小尺寸的倒角处理，不会在装配时与周边结构件产生干涉。组件底部为平整的平面，贴合安装时能够与安装基面完全贴合，不会出现翘曲导致的固定不稳问题。需要注意的是，该组件的光学检测元件对强振动较为敏感，在结构设计时应尽量将安装位远离设备内的风机、振动电机等振源，若无法避开振源则需要在组件与安装基面之间增加薄型减震垫，阻隔振动传递对检测精度造成的影响。在布线设计时，信号输出线应尽量远离设备内的强电走线，避免电源干扰导致输出信号出现杂波，影响最终的浓度换算准确性。

　　对于三维建模与结构设计从业者而言，在调用该组件模型进行设备整体结构排布时，需要重点核对组件的安装孔位坐标、接插件的伸出长度与引脚定义位置，预留足够的接线操作空间，同时要在外壳对应检测进气孔的位置预留对应的通流开口，不能将检测通道封闭。在做装配干涉检查时，要重点确认组件周边没有结构件遮挡光路进气口，同时要给组件的接插端预留至少10mm的接线操作空间，方便生产装配时完成排线接插。这类标准化的传感组件模型能够大幅缩短小型检测类设备的结构开发周期，设计者无需从零开始测绘组件外形，直接基于准确的三维模型完成安装位、避让空间、通流结构的设计，即可保证后续实物装配时的匹配度，减少打样迭代的次数。
