欧姆龙漫反射型光电感应开关三维结构

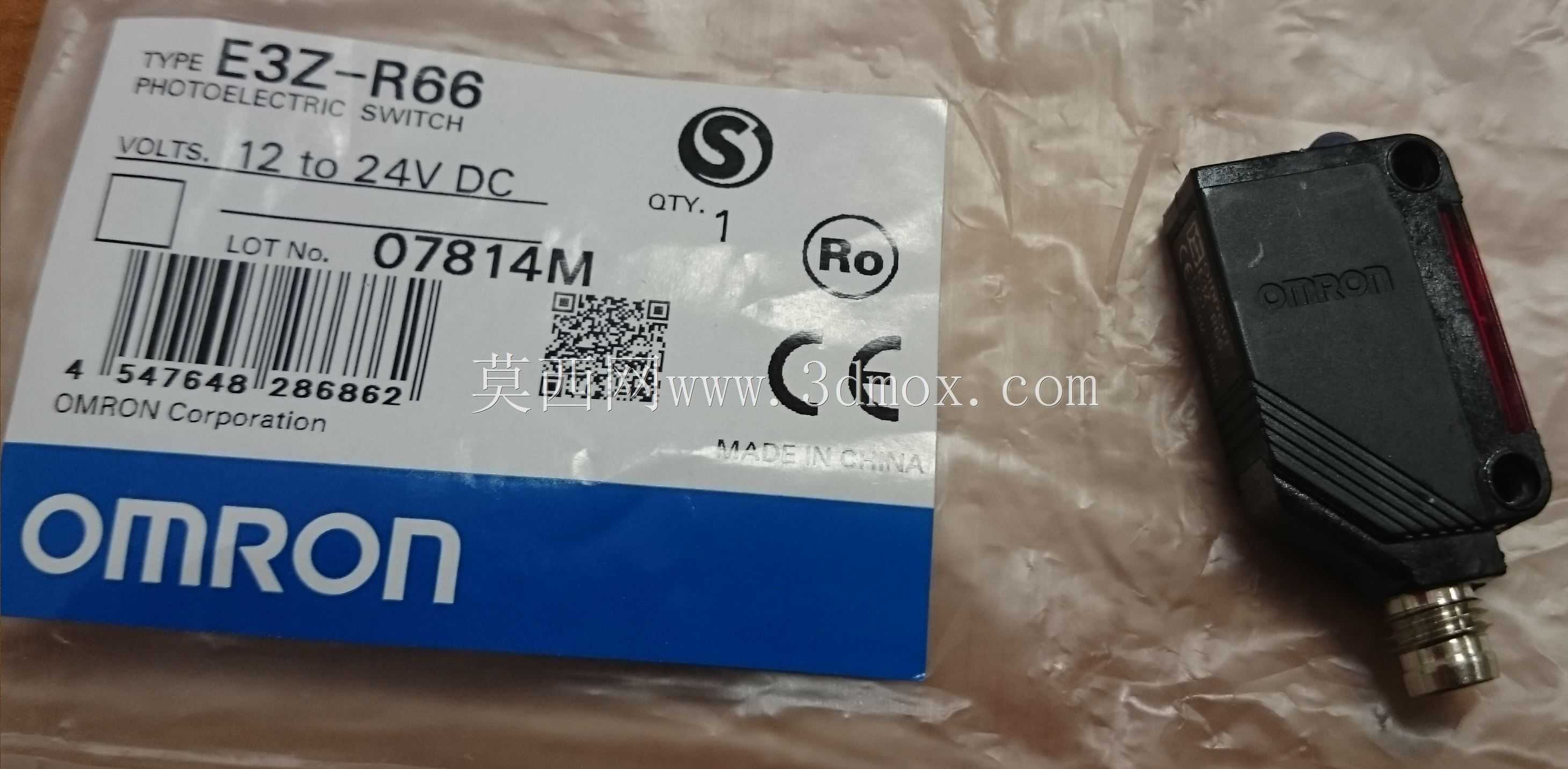

　　在自动化产线的物料到位检测、输送线工件计数、装配工位的有无判断场景里，光电开关是出镜率极高的非接触式检测元件，这款欧姆龙E3Z系列的光电感应结构，建模时完全还原了实物的装配逻辑与安装边界，能直接导入设备装配体做干涉校验与布局模拟。先从实际使用场景说，这类光电开关常被用在包装机械的料仓缺料检测、输送线的工件到位触发、自动化装配线的工位防错，甚至AGV小车的障碍物检测环节，相比接触式行程开关，它没有机械磨损，响应速度能达到微秒级，对被检测物的材质适应性更广，不管是金属、塑料、纸质工件，只要表面能形成有效光反射就能触发信号，不需要和工件直接接触，不会刮伤工件表面，也不会因为长期碰撞出现结构损坏。从结构设计思路来看，

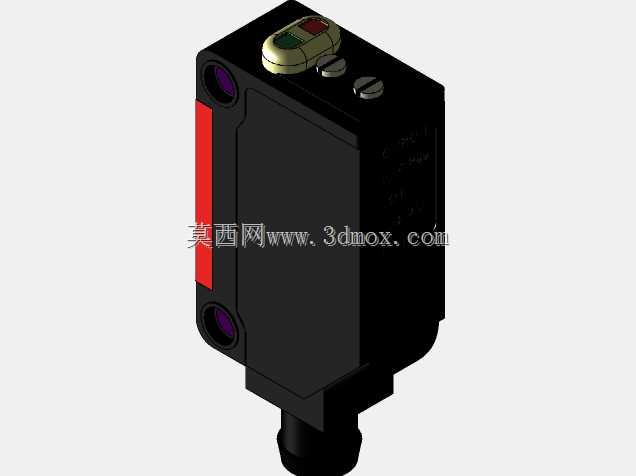

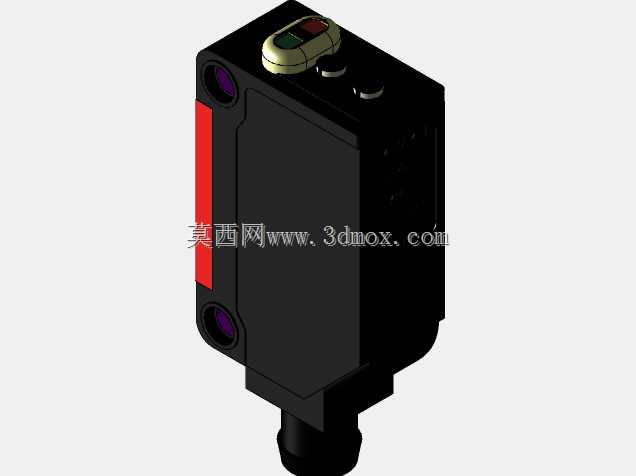

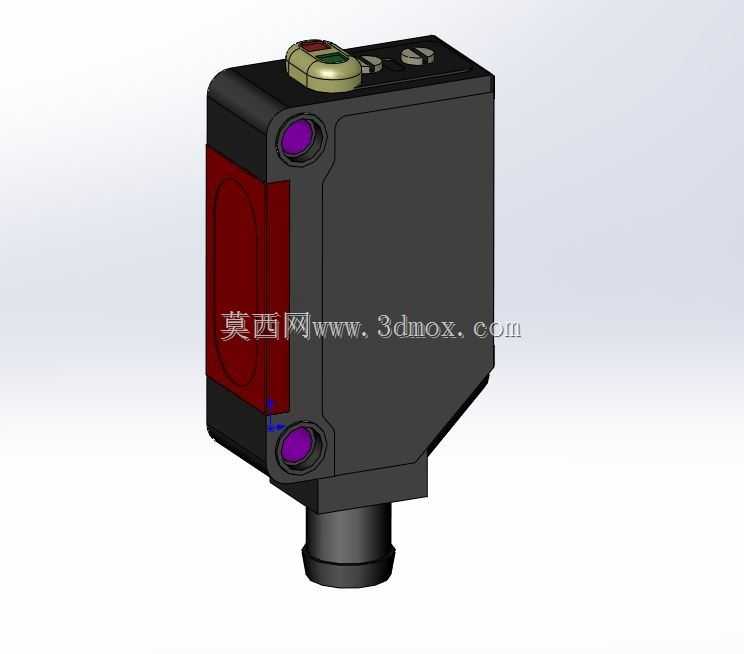

　　整个壳体采用了耐工业环境的方正造型，边角做了小圆弧过渡，避免安装时刮伤操作人员线缆，正面的红色透镜区域是光信号发射与接收的窗口，建模时特意保留了透镜的安装卡槽结构，上下两个紫色的固定孔位是灵敏度调节旋钮的安装位，顶部的旋钮是检测距离调节与动作模式切换结构，能根据现场安装距离调整检测阈值，切换亮动/暗动输出模式，适配不同的PLC输入逻辑。外形尺寸上，这款传感器属于紧凑型方型光电，主体截面尺寸适配行业通用的安装支架孔距，底部的出线接头采用标准M8连接器规格，不需要现场焊接线缆，直接插装预制线缆就能完成接线，安装时只需要在设备机架上预留两个对应孔距的M4安装孔，或者搭配通用的光电安装支架，就能完成角度与位置的调整，

　　安装边界预留了左右各5mm的调节空间，方便现场调试时对准检测位。结构细节上，壳体的拼接缝做了错位止口设计，能达到IP67级的防护能力，建模时还原了壳体内部的PCB安装槽、透镜固定卡扣、旋钮的阻尼定位结构，甚至顶部指示灯的导光结构都做了还原，导入装配体后可以直接模拟安装后的指示灯可视角度，确认操作人员在设备旁能清晰看到检测状态。在做设备布局设计时，这类光电开关的安装位置需要注意避开强光源直射，同时要预留足够的接线空间，底部接头的线缆弯曲半径不能小于5倍线缆直径，建模时已经把接头的插拔空间预留出来，不会出现装配后无法插拔线缆的干涉问题。相比圆柱形光电开关，这种方型结构的安装定位更方便，不需要额外做防转结构，

　　两个固定孔锁紧后就能保持检测方向稳定，长期运行不会因为设备振动出现角度偏移，检测距离覆盖10mm到600mm的漫反射检测范围，能满足大部分常规工位的检测需求，不需要额外搭配反射板，安装布线更简单，对于结构设计人员来说，直接调用这个三维模型就能快速完成检测工位的布局，不用再从零开始测绘建模，能大幅缩短设备设计的周期，同时能提前校验安装空间、接线空间、检测视角是否存在干涉，避免现场安装时才发现结构冲突的问题。
