板载安装式压力检测传感元件结构

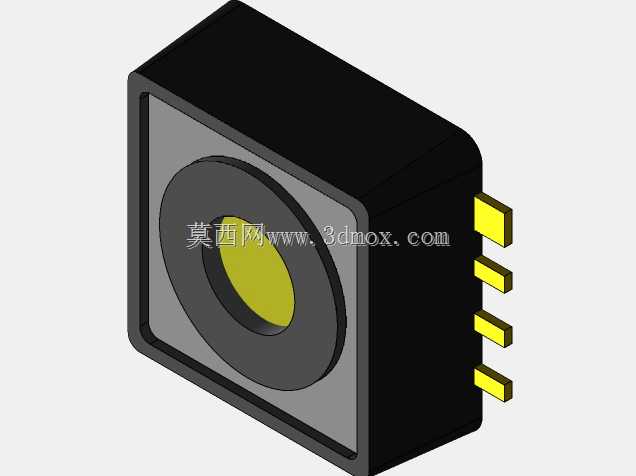

　　这款板装压力检测元件，主要面向PCB直装的气压检测场景，常见于消费电子的气密检测、工业控制板卡的气压监测、小型气动模组的压力反馈环节，区别于传统带螺纹接口的管路压力传感器，它不需要额外的转接接头，直接通过表贴引脚焊接在电路板上，就能完成压力信号的采集转换，大幅缩减了检测回路的安装空间，适配紧凑化的电子设备内部布局。从结构设计来看，主体采用方形塑封外壳，正面预留圆形压力感应窗口，窗口内侧的感应芯体通过封装胶与外壳密封隔离，既保证外部压力可以顺畅传递到感应膜片，又能避免电路板焊接过程中的助焊剂、锡膏飞溅污染感应区域，同时外壳的黑色塑封材质选用耐回流焊高温的工程塑料，能够适配SMT流水线的回流焊接温度曲线，不会出现过炉后外壳变形、

　　密封失效的问题。引脚采用侧向引出的表贴焊盘设计，四个焊盘沿外壳单侧等距排布，焊盘的宽度与间距符合常规SMD元件的焊盘设计规范，在进行PCB Layout时，不需要额外定制特殊焊盘，直接按照元件 datasheet 给出的封装尺寸绘制即可，焊接时可以和其他表贴元件一起过回流焊，不需要单独安排手工焊接工序，能有效提升整板的组装效率。安装边界方面，元件整体为方正的块体结构，除正面的感应窗口需要预留无遮挡的气压导通空间外，其余五个面都可以贴近板上其他低矮元件布局，感应窗口上方仅需要预留不小于1mm的通气间隙，不需要预留额外的操作空间，对于内部空间局促的穿戴设备、手持检测仪器、小型气动控制器来说，这种安装方式能最大化利用板上的立体空间，

　　避免因为传感器安装占用过多空间导致整体设备尺寸超标。实际应用中，这类板装压力传感器通常用来检测密闭腔体的相对压力变化，比如智能穿戴设备的海拔检测、气密设备的泄漏监测、小型真空泵的负压反馈，在设计配套结构时，需要注意在传感器感应窗口对应的外壳位置开设通气孔，通气孔的直径不需要过大，1-2mm即可满足压力传递需求，同时可以在通气孔内侧贴装防水透气膜，避免外界的水汽、粉尘进入设备内部接触传感器芯体，提升元件在复杂工况下的使用寿命。建模过程中，对塑封外壳的拔模角度做了合理还原，外壳侧壁预留了符合注塑工艺要求的拔模斜度，焊盘部分做了轻微的倒角处理，还原实际表贴元件焊盘的易焊接设计，感应窗口的多层环形结构也按照实际封装的层级做了区分，

　　外层的塑封压边、中间的密封胶层、内侧的感应膜片都做了独立的结构拆分，方便后续做结构干涉检查时，能清晰识别各部分的边界尺寸，避免设计外壳结构时压到感应区域导致测量精度下降。另外在引脚的设计上，还原了实际元件引脚的轻微共面度公差，在进行组装仿真时，可以模拟焊接过程中引脚与焊盘的贴合状态，提前排查因为焊盘设计偏移导致的虚焊风险。对于做整板结构设计的工程师来说，这个模型可以直接导入装配体中，用来核对传感器与周边结构件的间隙，尤其是在做带气密要求的产品结构时，可以直接用这个模型来匹配密封泡棉的开孔尺寸，确保密封结构完全贴合传感器外壳的压边区域，不会出现漏气导致压力检测失准的问题。
