衣柜管状梁U型挂衣支撑支架结构

　　日常民用家具的结构支撑件往往容易被忽略，但这类小部件的结构合理性直接决定了家具的长期使用体验，这款应用在衣柜内部的U型支撑支架，就是针对衣柜管状横梁的承载需求开发的专用支撑元件。从实际使用场景来看，家用衣柜的管状挂衣梁在长期悬挂厚重衣物、堆满衣架的状态下，跨中位置很容易出现向下挠曲变形，轻则导致衣架滑动堆积、衣物褶皱挤压，重则造成横梁弯折脱落，这款支架就是安装在管状梁的对应支撑点位，作为梁体的附加支撑结构，分散梁体的承载弯矩，避免长跨度挂衣梁出现形变问题。

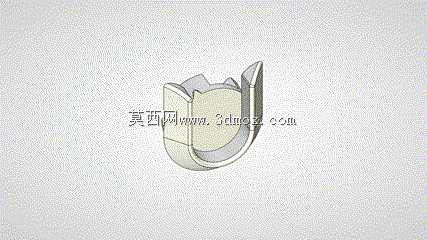

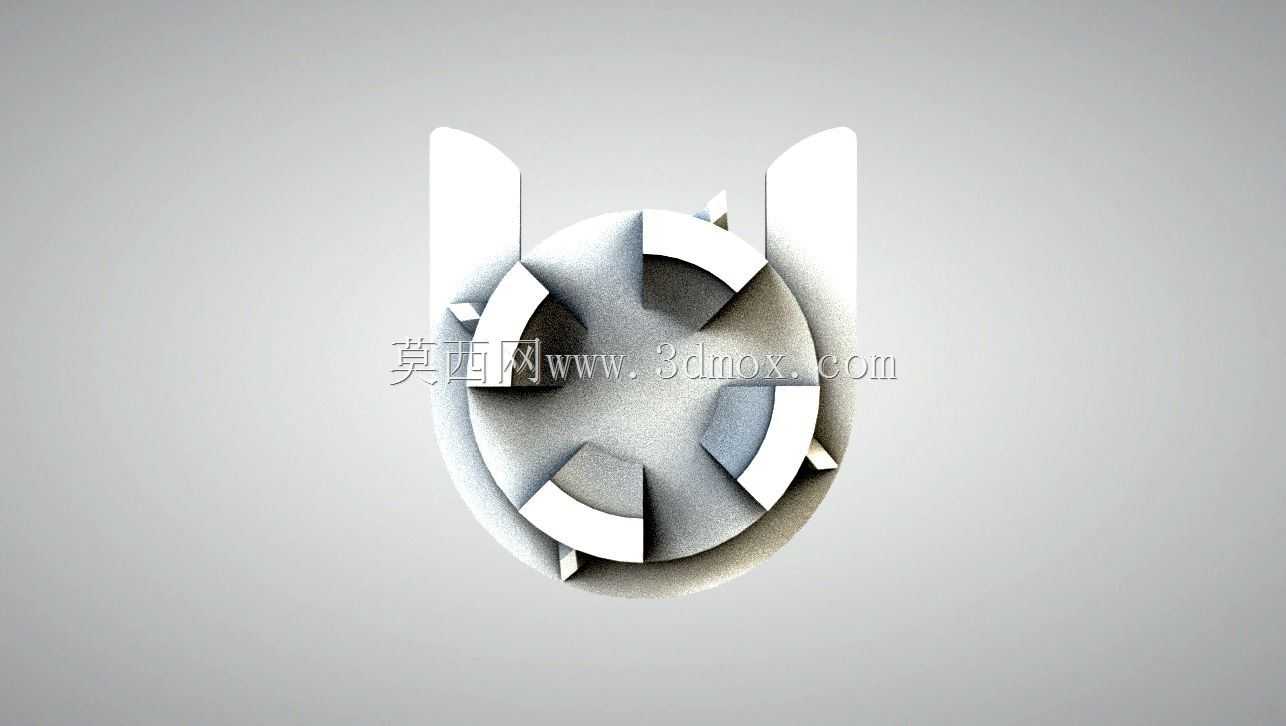

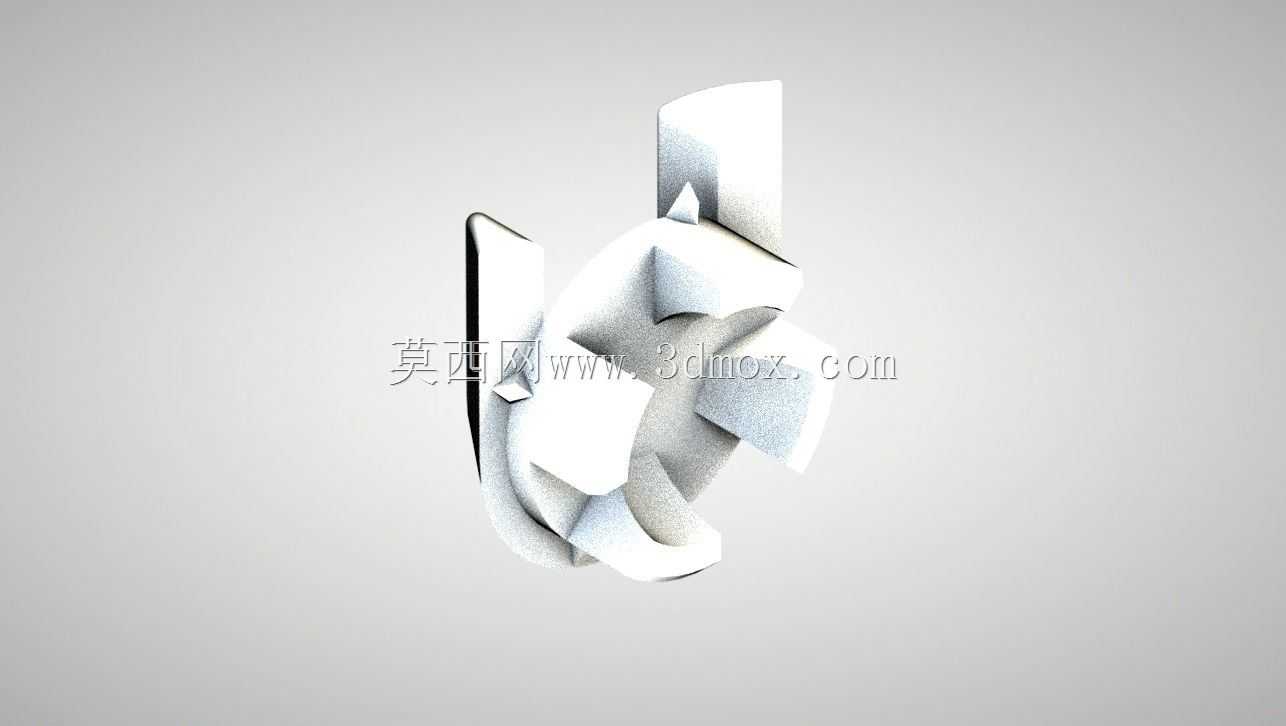

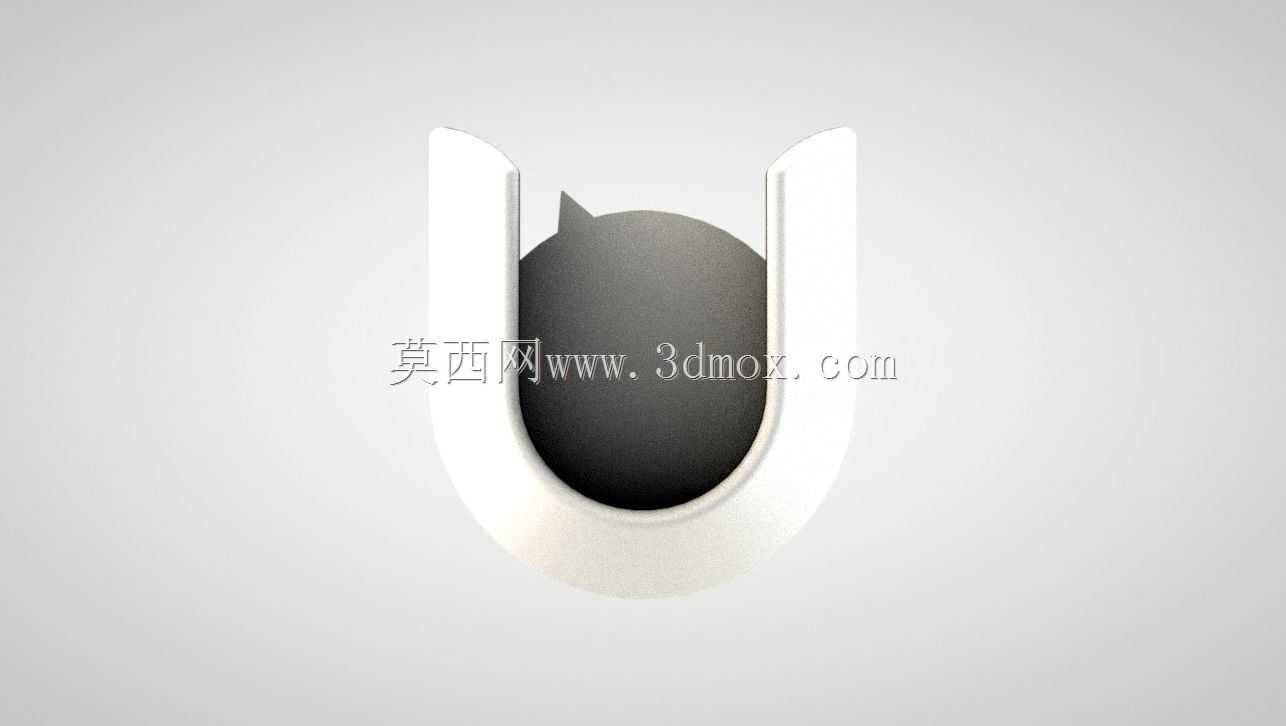

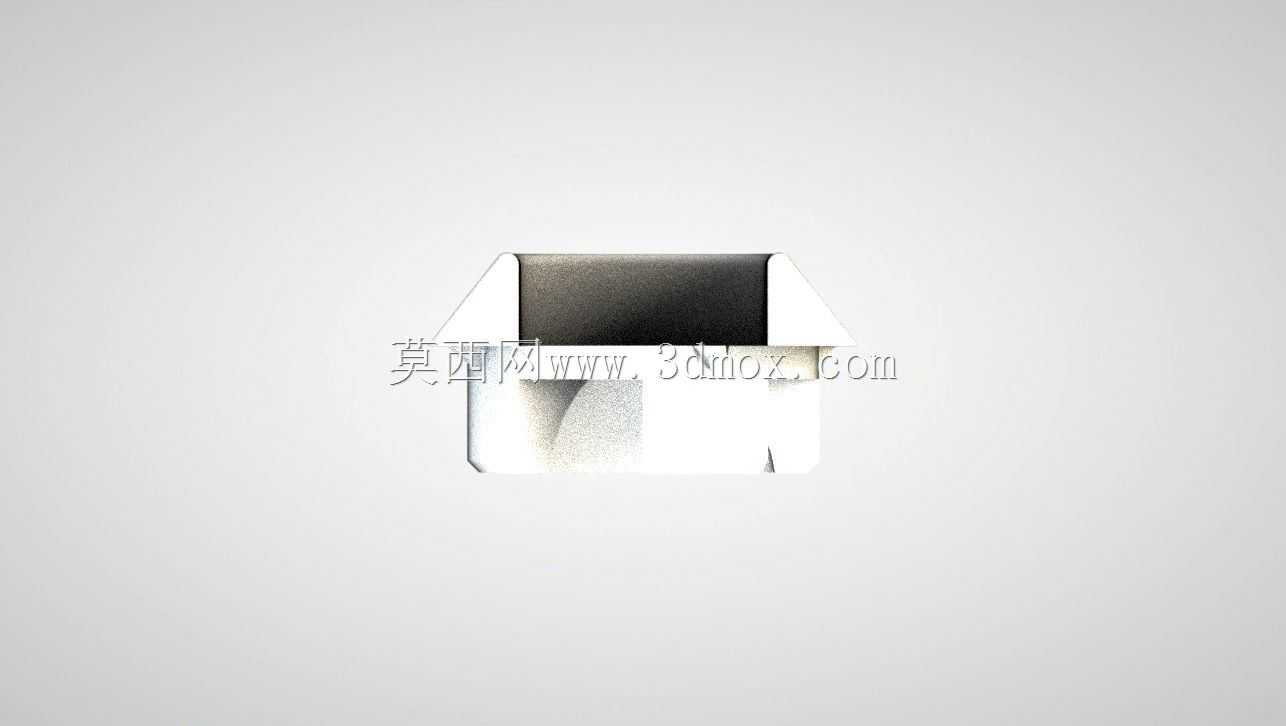

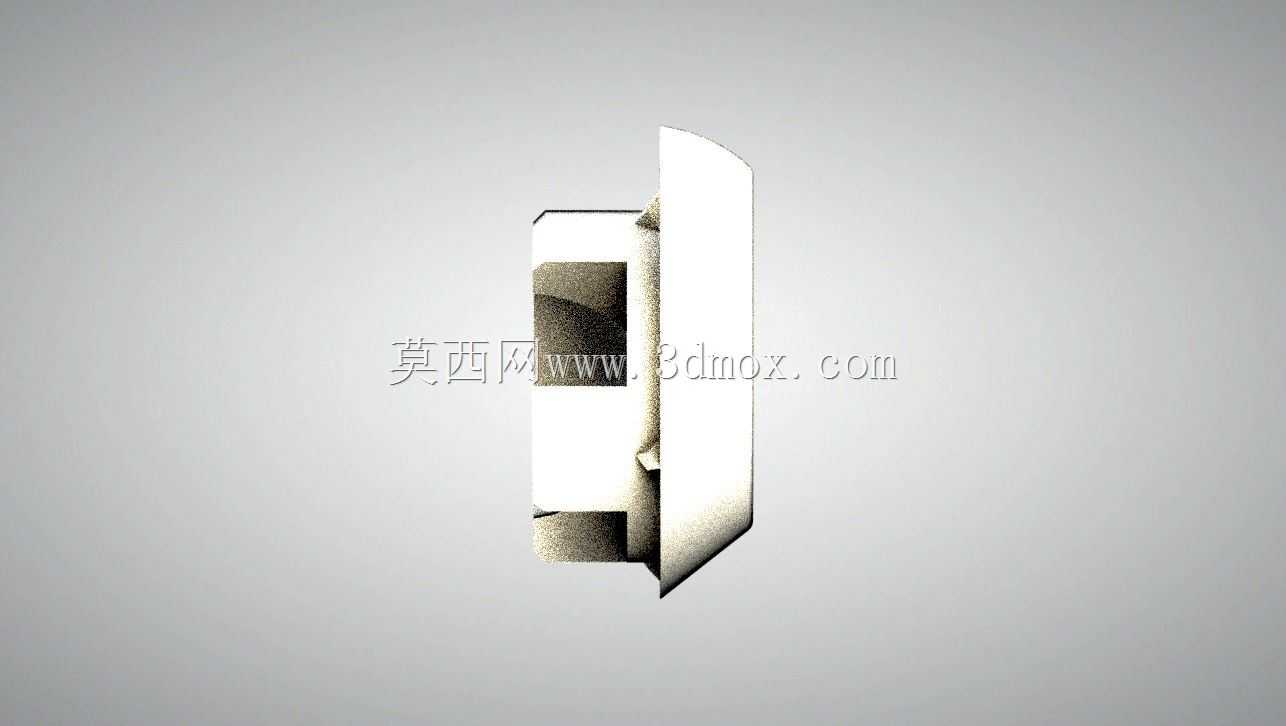

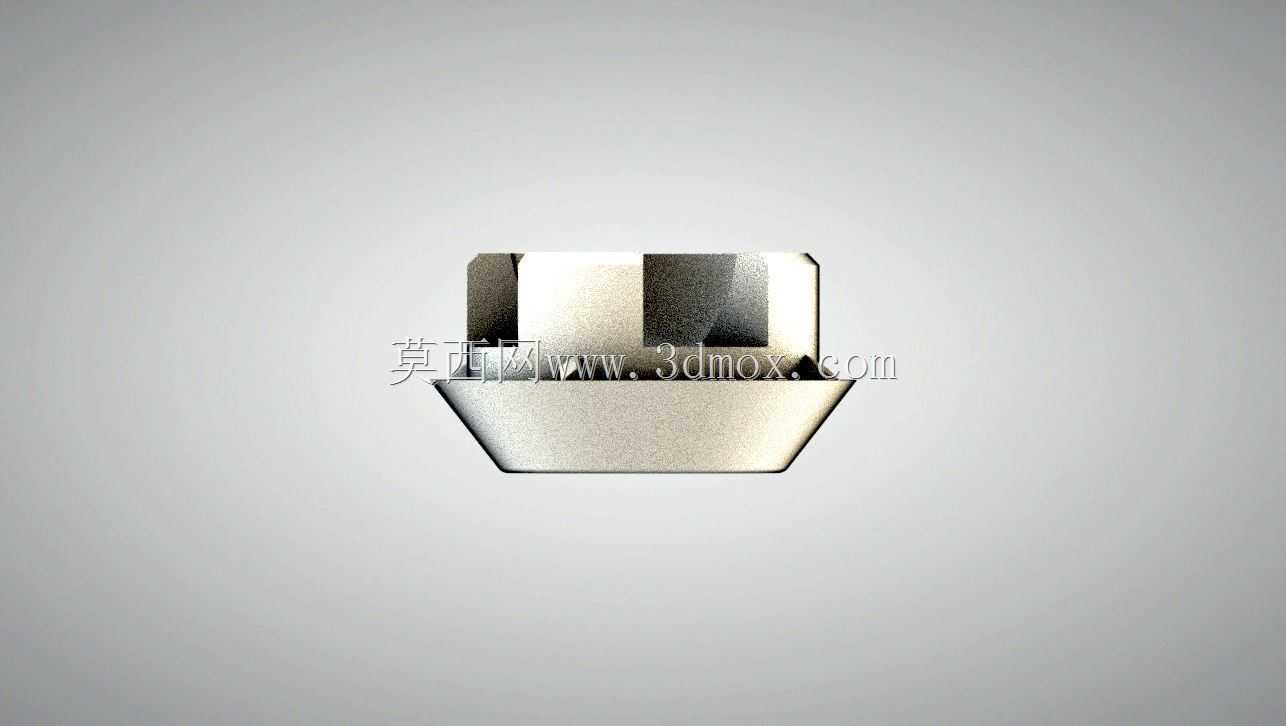

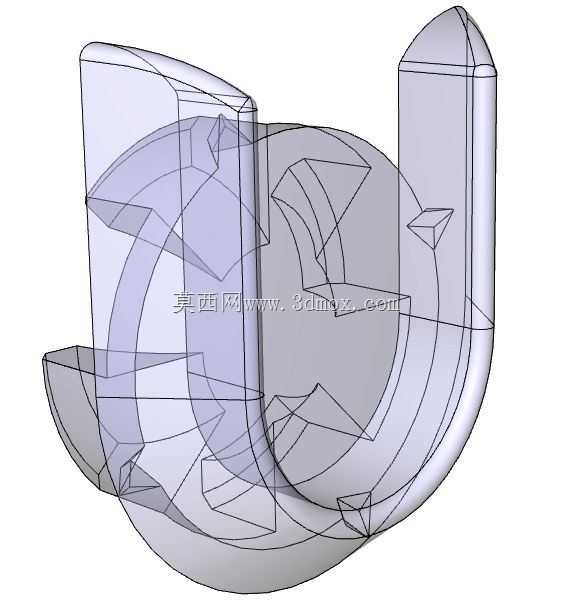

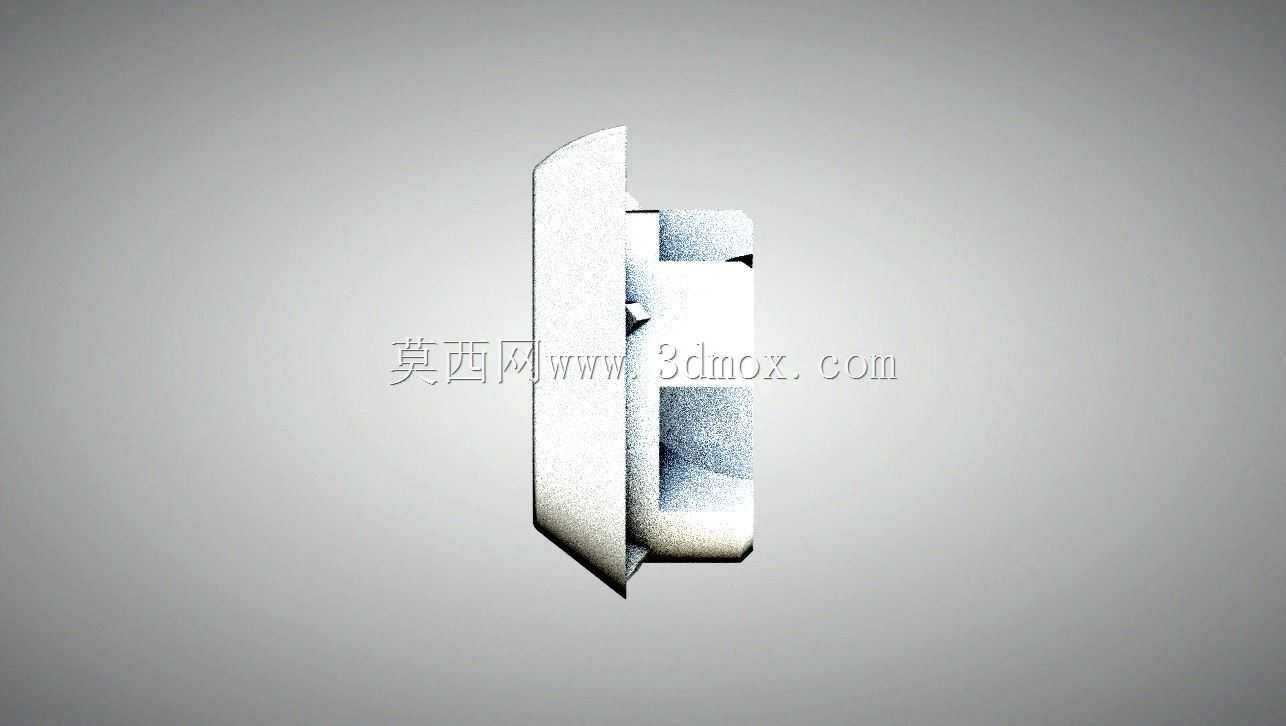

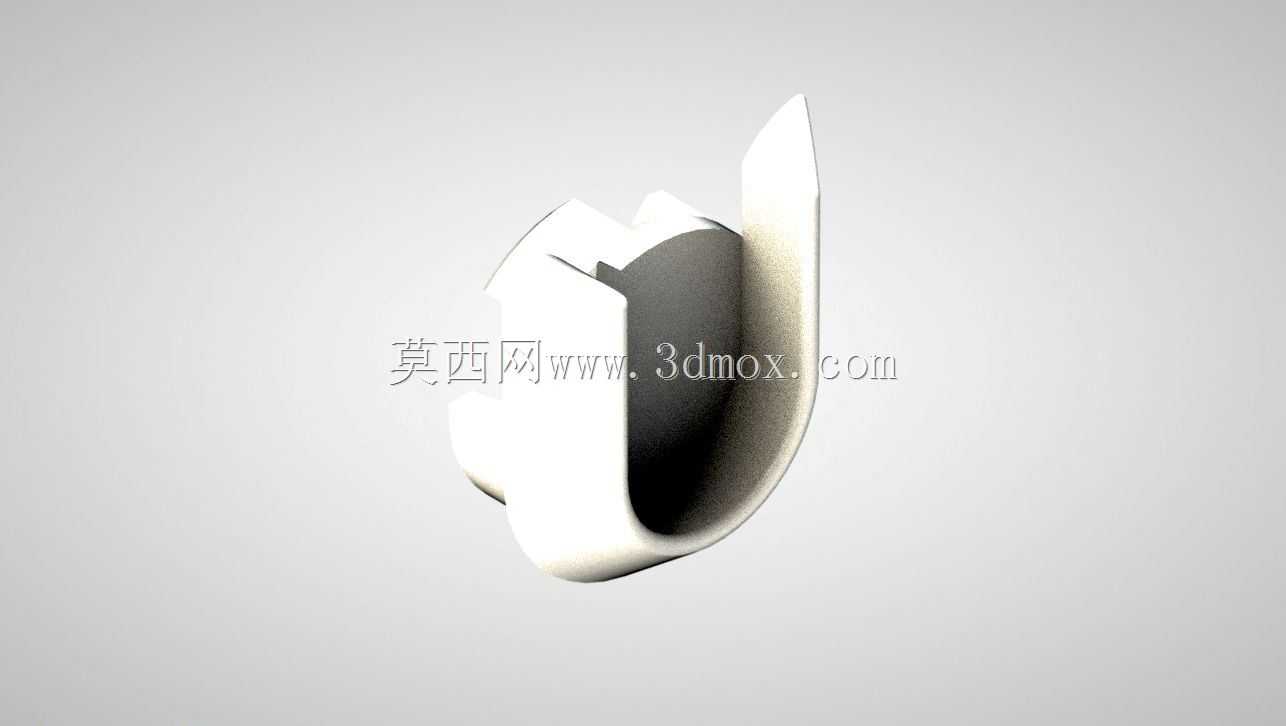

　　从结构功能设计来看，这款支架采用整体U型环抱式结构，两个对称的竖向立臂刚好贴合管状梁的两侧圆柱面，底部的弧形连接段完全托住梁体的下表面，这种全包覆的贴合设计不需要在管状梁上额外打孔攻丝，也不需要额外的紧固件做锁合，安装时只需要将支架从梁体下方向上卡入，就能依靠结构本身的包覆限位实现固定，不会破坏原有衣柜横梁的表面涂层，也不会因为打孔降低梁体本身的结构强度。两个竖向立臂的顶端做了向内的微小收边倒角，一方面是卡入安装时起到导向作用，降低安装对位的难度，另一方面可以在梁体受载出现微小形变时，卡住梁体的上沿位置，避免支架因为长期受载出现向外张开、从梁体上滑脱的问题。

　　考虑到衣柜内部的使用环境，支架的所有棱边都做了圆角钝化处理，没有尖锐的毛刺棱角，安装和后续使用过程中不会刮蹭衣物面料，也不会划伤安装人员的手部。结构的壁厚设计经过实际承载验证，整体采用等壁厚的结构设计，在保证足够支撑刚度的前提下，尽可能控制零件本身的重量，不会给衣柜的安装板件带来额外的负重。从安装边界尺寸来看，支架的U型内槽宽度完全匹配常规家用衣柜通用的圆形挂衣管外径，底部的安装基面为平面结构，可以通过自攻螺丝直接固定在衣柜的竖向隔板或者后背板上，安装基面的尺寸刚好适配常规衣柜18mm厚度的隔板安装位，不会出现突出隔板边缘、干涉衣柜内部滑动部件的问题。

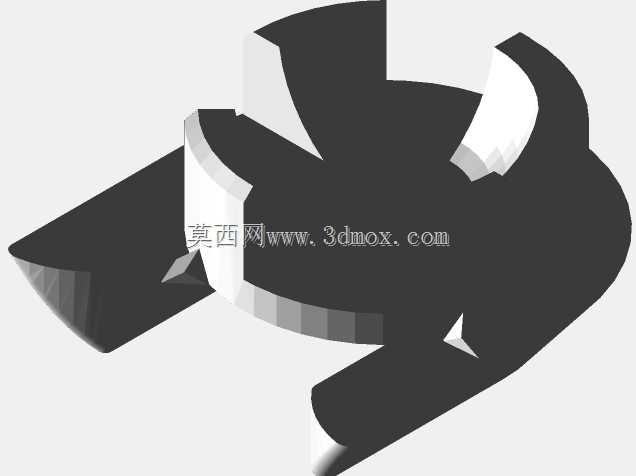

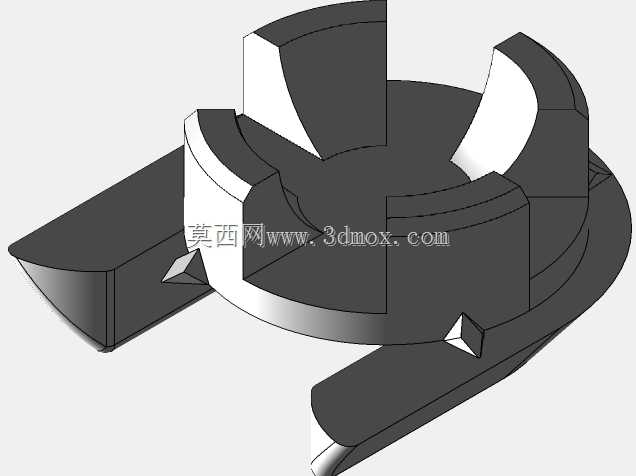

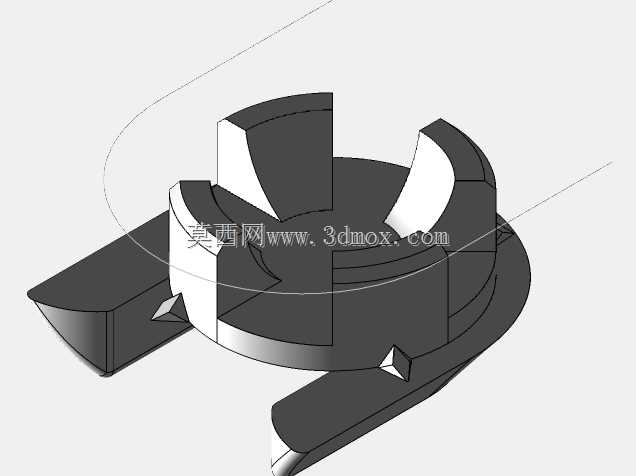

　　在建模还原的过程中，首先是对现存实物的测绘数据做拟合修正，因为长期使用的旧件会存在一定的磨损形变，不能完全按照磨损后的尺寸做逆向建模，需要结合零件的实际装配关系反推原始设计尺寸：比如U型内槽的圆弧直径，要比挂衣管的外径大0.2mm的装配间隙，既保证卡入时的顺畅度，又不会因为间隙过大导致支架和梁体之间出现旷量，挂放衣物时出现晃动异响；两个竖向立臂的高度设计要覆盖挂衣管直径的三分之二以上，保证足够的包覆接触面积，避免受力时应力集中在梁体的局部点位，造成梁体表面压痕。底部的安装孔位采用对称布置的两个沉头孔，沉头深度刚好匹配常用的自攻螺丝头高度，安装后螺丝头不会突出支架表面，不会和挂放的衣架、衣物产生刮蹭。

　　这类支撑件虽然结构简单，但是设计过程中需要兼顾很多实际使用的细节：比如支架的外轮廓宽度不能超过挂衣管的直径太多，否则会占用衣柜内部的挂衣空间，导致靠近支架位置的衣架无法顺畅滑动；立臂的厚度不能过厚，否则会挤占梁体上的衣架悬挂空间，减少可悬挂的衣架数量；材料的选用上要兼顾一定的韧性和刚度，卡入安装时可以允许立臂有微小的弹性变形方便装配，长期受载时又不会出现塑性变形导致支撑失效。在实际的家具维修场景中，这类支架可以直接替换老化断裂的原有支撑件，不需要对原有衣柜的结构做任何改造，测量好原有挂衣管的外径和安装孔位间距，就可以直接适配安装，快速修复衣柜挂衣梁下弯的问题，延长旧衣柜的使用寿命，相比整体更换衣柜横梁的维修方案，成本更低，安装操作也更简便，不需要专业的安装工具，普通用户借助日常的螺丝刀就可以完成更换操作。
