摩天轮吸引驱动的桌面布局

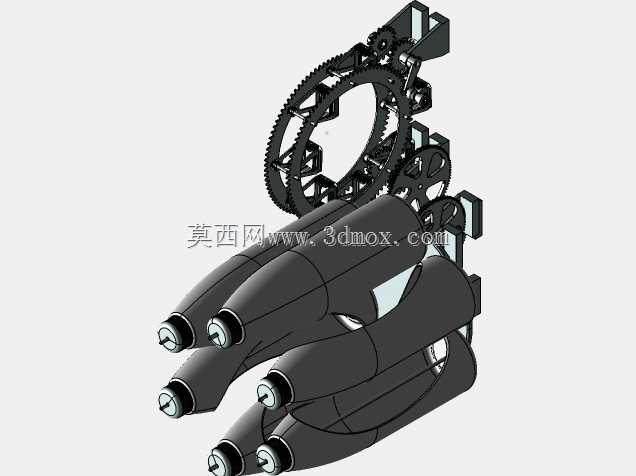

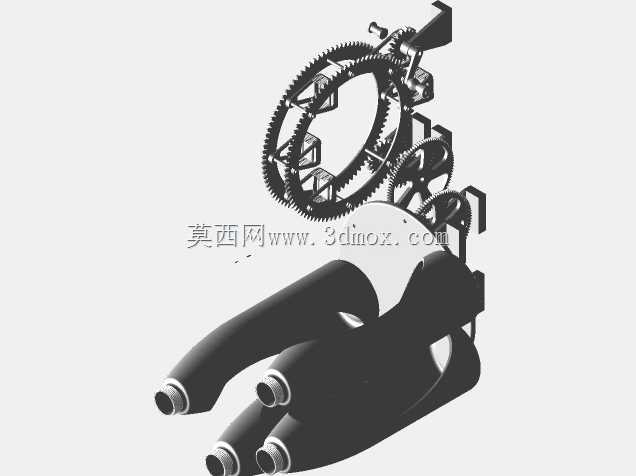

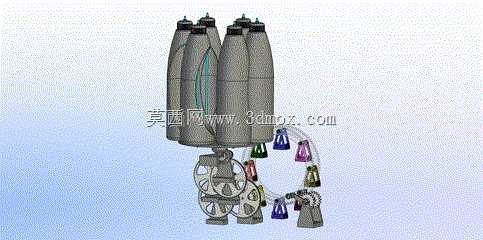

运行期间，Ferris wheel drive的桌面布局展示了展位的圆形平移运动。该布局由两个圆柱直齿渐开线齿轮组成，齿数为18、90，模数为2mm，通过M4螺栓接头相互连接，螺栓长度为40mm，共8件。法兰式螺栓接头将环形齿轮连接成一个大小相同的齿轮块，以便它们之间有一个空间，放置用螺栓固定的摩天轮室。齿轮机构由四个轮齿数等于18的齿轮支撑，每个轮齿悬臂式安装在枢轴固定支架上。其中一个齿轮的轴也与手柄相连，通过手柄可以通过旋转手柄手动驱动摩天轮。摩天轮布局驱动的第二个变体是一个带有六个叶片和垂直旋转轴的风轮。刀片是以塑料瓶的形式制成的，瓶身上有一个切口，尺寸为侧面的30%到50%。每个瓶子都有一个软木塞。软木塞和瓶子底部有一个贯穿中心的轴向孔。在杆的帮助下，叶片通过软木塞和瓶底的螺纹连接固定在风轮的圆盘底座上。杆的两端有一个M6螺纹，其长度超过瓶子的高度。在圆盘底座上叶片的另一侧，有一个锥形轮的齿顶。在风速为1-2 m/s的情况下，旋转风轮的机械能通过正交圆锥直齿渐开线齿轮传动装置从齿数为18、18和模数等于2 mm的车轮传输到由齿数为18、90和模数为1 mm的车轮组成的四级齿轮圆柱齿轮箱。齿轮箱的输出轴与摩天轮的一个支撑齿轮刚性连接。在风轮转速为180 rpm时，摩天轮每转一圈的估计时间为17.4分钟。至少1瓦的功率足以驱动风轮。当通过T-Flex Dynamics工程分析模块对布局的移动进行建模时，摩擦系数的标准值以系数0.25的形式进行了修正，以确保摩天轮隔间在旋转过程中更平稳地旋转。最小风速1.55 m/s被视为风轮的圆周速度，通过线速度和角速度的连接，可以确定风轮叶片位置的半径
