家电过载保护安全衬套逆向结构设计

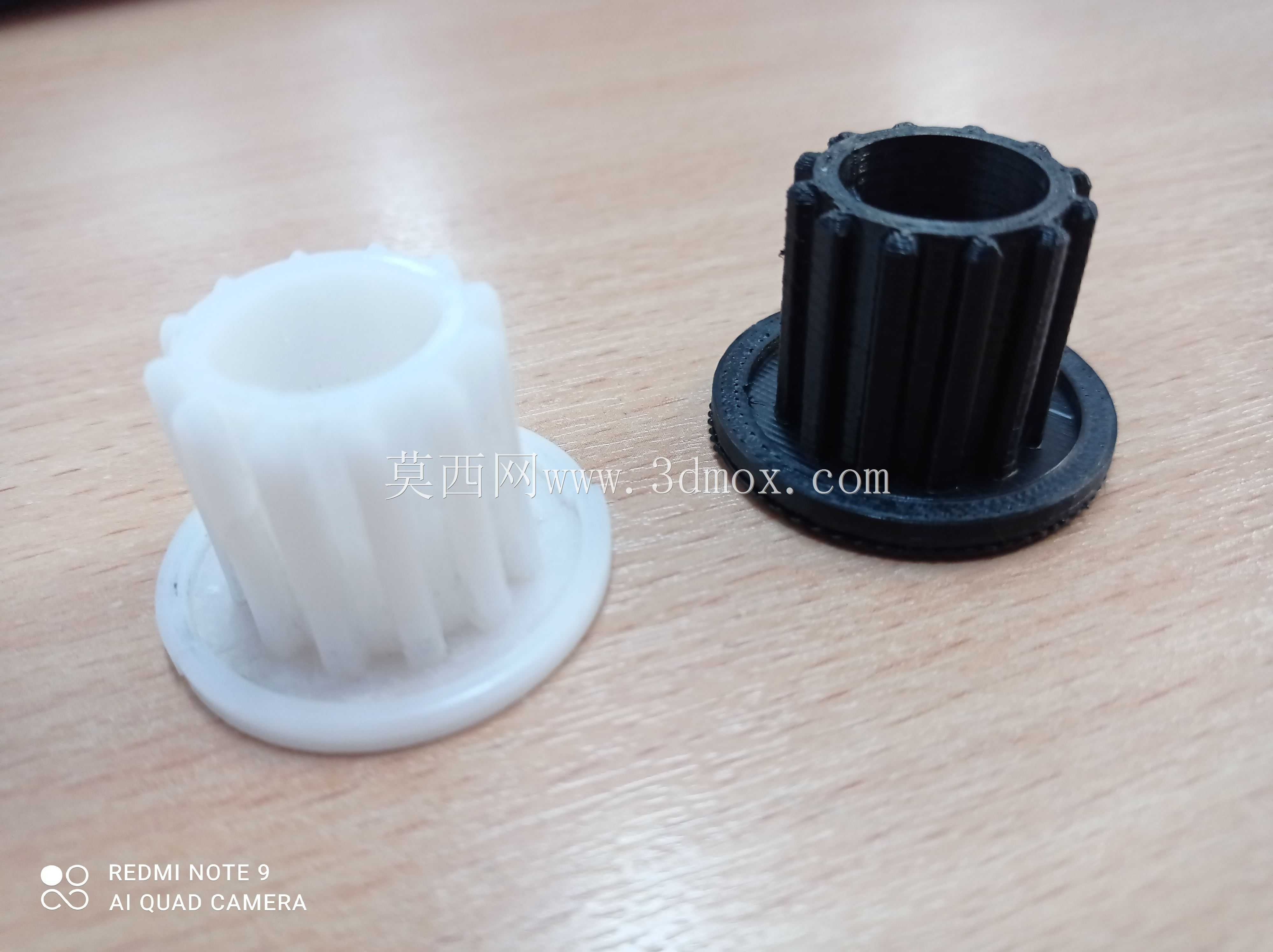

　　在家用电器的动力传动结构中，电机输出端的过载防护是决定整机使用寿命的核心环节，不少小功率家电在遇到卡滞、负载突增的工况时，若没有对应的卸力结构，电机绕组会在短时间内过流烧毁，甚至引发过热起火的隐患，这类安全衬套就是针对该场景设计的扭矩过载保护零件。从实际应用场景来看，这类衬套多装配在小家电的电机输出轴与执行端传动件之间，常见于料理机、榨汁机、小型绞肉机这类工作负载波动较大的家电产品中，正常工作状态下衬套依靠自身结构的抱紧力传递电机输出扭矩，当负载超过设计阈值时，衬套的连接部位会产生相对滑移，切断扭矩传递路径，避免电机轴承受过大的冲击载荷。在逆向开发这类零件的过程中，首先要完成的是原始零件的全尺寸测绘，不同于规则回转体零件，

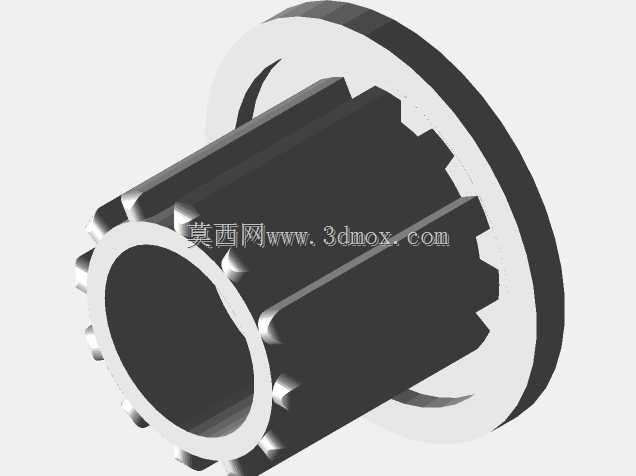

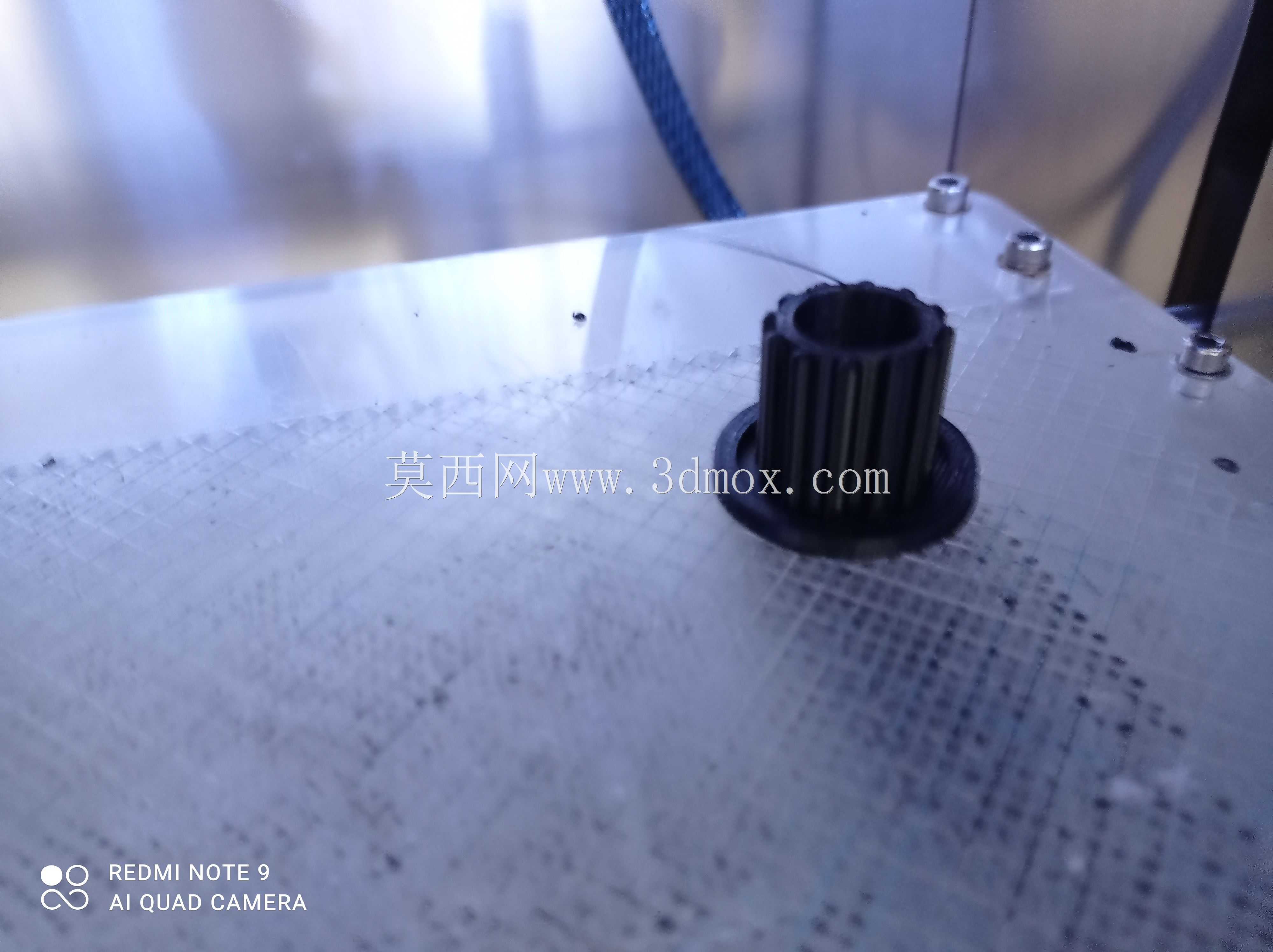

　　这类衬套带有对称分布的弹性卡爪结构，测绘时需要重点关注卡爪的张开角度、壁厚分布以及与轴配合的内孔公差带，这些参数直接决定了衬套的打滑扭矩阈值，一旦尺寸偏差超过0.1mm，就可能出现保护阈值过高无法卸力、或者阈值过低正常工作就打滑的问题。从结构设计思路来看，该衬套采用对称式双爪弹性结构，主体为回转式基座，基座外圈设置有定位环槽，用于和传动端的塑料齿轮内孔定位配合，内孔与电机输出轴采用小间隙配合，两个对称延伸的弹性卡爪带有向内的预紧弧度，装配后卡爪会贴紧电机轴的扁位结构，依靠弹性变形产生的正压力传递扭矩。在建模过程中，需要先根据测绘得到的点云数据拟合出基座的回转轮廓，再单独构建单侧卡爪的曲面特征，通过对称镜像完成整体结构，

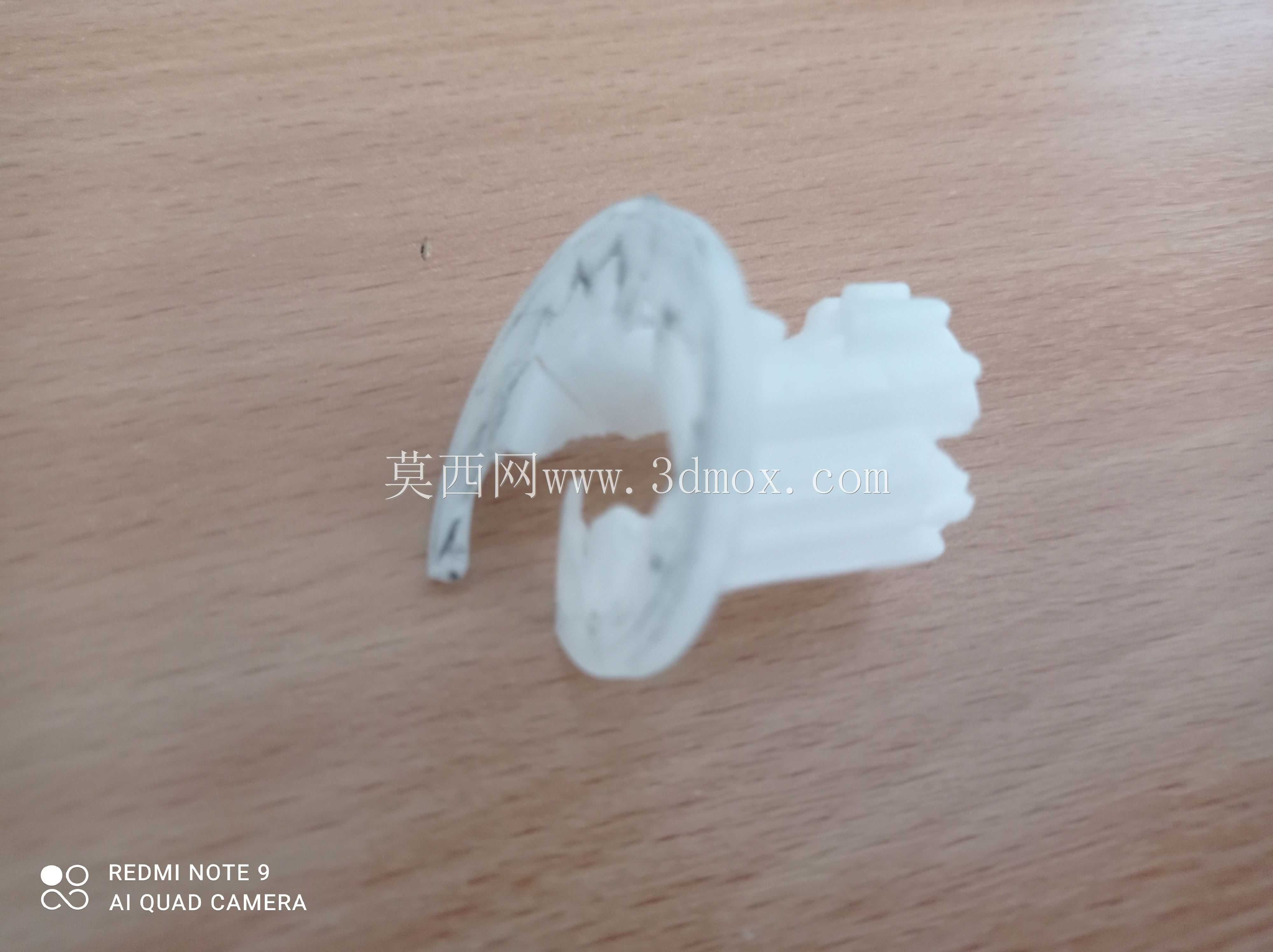

　　之后要对卡爪根部的圆角做重点处理，这个位置是应力集中的核心区域，圆角过小会导致卡爪在反复开合过程中产生疲劳断裂，圆角过大则会降低卡爪的弹性抱紧力，影响扭矩传递的稳定性。关于安装边界尺寸，该衬套的轴向总长度需要匹配电机轴伸出端的长度与传动齿轮的装配深度，基座部分的外径要小于传动齿轮内孔的定位台阶直径，卡爪张开后的最大外径不能超过齿轮内孔的避让腔尺寸，否则装配时卡爪会被齿轮内壁过度挤压，导致预紧力超出设计值。实际测绘中需要注意，这类衬套多采用改性尼龙材质注塑成型，长期使用后会产生轻微的蠕变变形，逆向建模时不能完全按照磨损后的旧件尺寸建模，需要根据材料的蠕变特性对卡爪的预压量做补偿修正，通常会将卡爪的内收角度比实测值加大0.5到1度，

　　抵消材料长期使用后的应力松弛带来的抱紧力下降问题。从功能特性上看，该结构不需要额外添加弹簧、钢珠等复杂的过载保护组件，依靠自身的弹性结构就能实现扭矩限制，零件数量少，装配工序简单，非常适合小家电这类对成本控制严格、装配节拍快的量产场景，同时衬套本身的塑料材质自带一定的自润滑特性，在产生相对滑移时不会产生金属摩擦的异响，也不会因为摩擦产生金属碎屑污染家电内部的传动腔。在逆向建模的草图绘制阶段，需要先确定零件的对称基准面，所有卡爪的轮廓尺寸都要以该基准面为参照做对称约束，避免建模完成后出现两侧卡爪受力不均的问题，建模完成后还需要做简单的装配干涉检查，确认衬套在装入齿轮内孔、套入电机轴的全行程中，没有和周边的电机端盖、齿轮箱筋位产生结构干涉，同时要预留出0.2mm左右的轴向窜动间隙，避免零件受热膨胀后出现卡滞。这类安全衬套虽然是家电中的小型结构件，但直接关系到整机的安全性能，逆向开发过程中不能只复刻外形尺寸，更要理解结构背后的扭矩传递逻辑，通过尺寸修正还原零件的设计性能，而不是单纯做外形的复制。
