日产SR20DET发动机排气歧管法兰结构

　　这款法兰结构对应日产SR20DET直列四缸涡轮增压发动机的排气歧管安装位，是排气系统与气缸盖之间的核心连接密封部件，在改装与原厂维修场景中都有极高的应用频次。从实际装车工况来看，该法兰需要长期承受800-1000℃的高温排气冲刷，同时要承受排气脉冲带来的交变振动载荷，还要保证接合面的平面度误差不超过0.05mm，避免高温高压废气泄漏引发的动力损失、舱内异味甚至周边线束老化起火的风险。

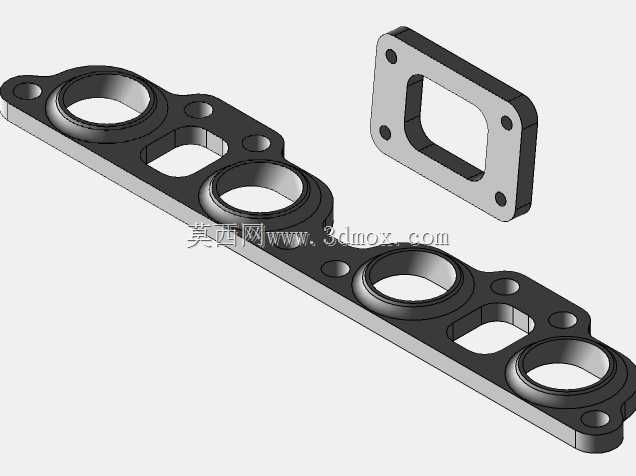

　　设计层面首先匹配了SR20DET缸盖的排气道布局，四个主通孔完全对应四个气缸的排气出口位置，相邻孔位的中心距严格遵循原厂缸盖的孔位公差，保证安装时螺栓能够顺利穿入，不会出现错位别劲的问题。法兰本体采用等厚板材加工的思路，整体轮廓避开了缸盖周边的水温传感器、机油压力传感器安装凸台，不会出现装车干涉的问题。除了四个主排气通道孔外，法兰上分布的多个小孔分为两类，一类是螺栓过孔，对应缸盖上的M8安装螺柱，孔位周边做了微小的沉台设计，保证螺栓压紧时垫片受力均匀；另一类是定位销孔，与缸盖上的定位销配合，安装时可以快速定位，不需要反复调整孔位对齐度，大幅提升装配效率。

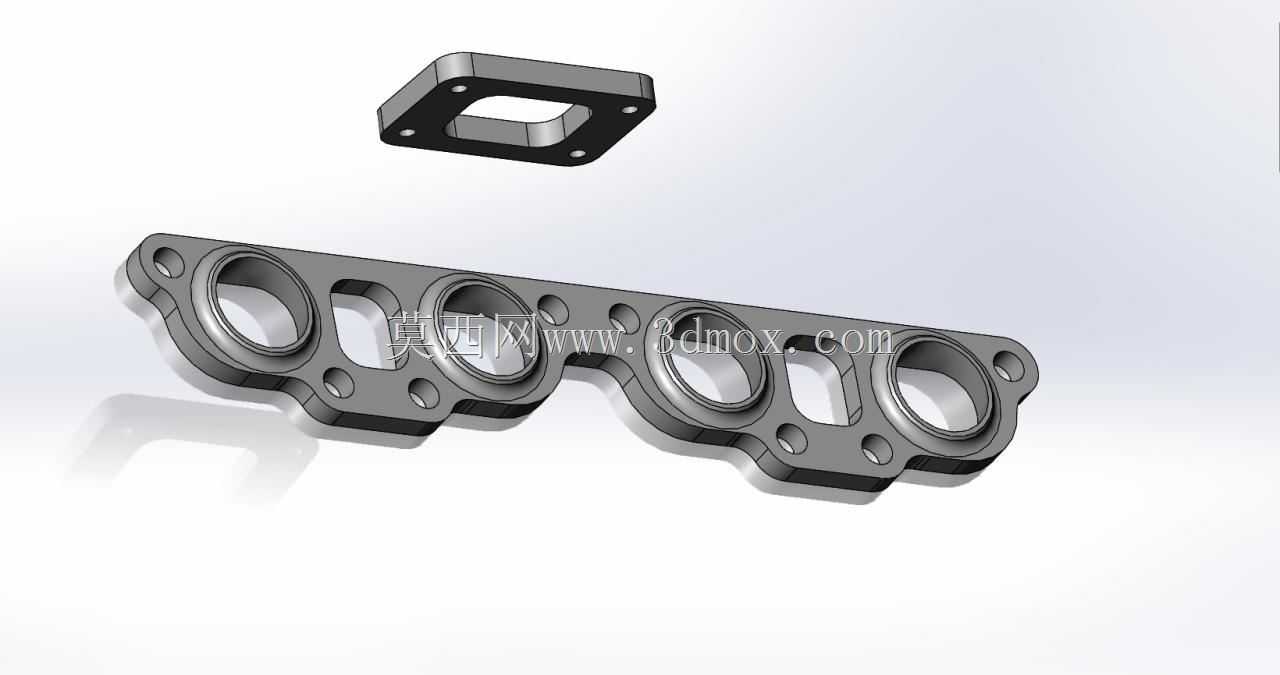

　　配套的小方形法兰是排气歧管与涡轮增压器入口的连接法兰，同样采用等厚结构，中心方孔匹配涡轮入口的方形流道，四个角的螺栓孔对应涡轮壳的安装位，两个法兰配合使用可以完成从缸盖到涡轮的整个排气入口段的硬连接。从安装边界来看，主法兰的整体长度控制在280mm以内，宽度不超过80mm，厚度选取12mm的耐热钢材，既保证高温下的结构刚性，不会因为长期热循环出现翘曲变形，又不会过度增加排气侧的重量，避免给缸盖排气侧螺柱带来额外的静态载荷。

　　在实际工程应用中，这类法兰的平面度加工是核心工序，铣削完成后需要经过平面研磨处理，保证表面粗糙度达到Ra1.6以下，配合金属复合排气垫片使用时，即使在多次冷热交变循环后，依然能保持可靠的密封性能。流道孔的边缘做了0.5mm的倒角处理，一方面去除加工毛刺，避免安装时划伤垫片的密封层，另一方面可以减少排气流出时的锐边阻力，略微优化排气脉冲的顺畅度，对于动力改装场景来说，这种细节处理可以减少排气紊流带来的涡轮迟滞影响。

　　设计时还充分考虑了不同批次缸盖的铸造公差，所有安装孔的孔径都比螺栓直径大0.5mm，预留了足够的装配调整量，即使缸盖螺柱位置有微小的铸造偏差，也能顺利完成安装，不会出现孔位对不上需要现场扩孔的问题。法兰的外轮廓边角都做了R2的圆角处理，避免安装维修时锋利的边角划伤操作人员，同时也减少了应力集中点，在长期高温振动工况下，不会从边角位置出现裂纹扩展的问题。

　　从使用场景覆盖来看，这款法兰既可以用于原厂排气歧管的维修更换，也可以用于改装场景下的等长排气歧管自制焊接，焊接时只需要将不锈钢排气歧管的管口对应法兰的四个主孔位满焊，经过打磨探伤后就可以直接装车，不需要额外做孔位适配。配套的涡轮侧法兰同样可以直接焊接在歧管出口端，匹配原厂盖瑞特涡轮或者改装升级的大尺寸涡轮，只要涡轮入口法兰尺寸匹配就可以通用，不需要重新设计转接结构。

　　在结构强度校核层面，12mm的厚度选择经过了实际工况验证，在涡轮最高1.5bar的增压压力下，法兰不会出现受压变形的问题，螺栓的压紧力分布经过优化，每个螺栓的压紧范围覆盖相邻两个排气道之间的密封区域，不会出现局部压紧力不足导致的漏气问题。定位销孔的位置设计在法兰的对角位置，安装时可以完全限制法兰的六个自由度，不需要人工扶持就可以保持安装位置，单人即可完成排气歧管的装配作业，降低维修改装的人工成本。
