立式紫外线水体消毒净化处理设备结构

　　做水处理配套设备结构设计快八年，这类过流式紫外线消毒筒体的建模逻辑我熟得很，先从安装场景说开去——这类设备大多装在商用净水系统的末端管路、二次供水水箱出水段、小型泳池循环管路或者食品加工车间的清洗水供水管路上，不像大型明渠式紫外线设备要占专门的设备间，这种立式筒体结构对安装空间的要求非常友好，只要预留出筒体轴向的检修空间、侧面管路的操作余量就能布置，很多老旧供水系统改造的时候，不用大规模改动原有管路布局，直接串接在管路里就能用。

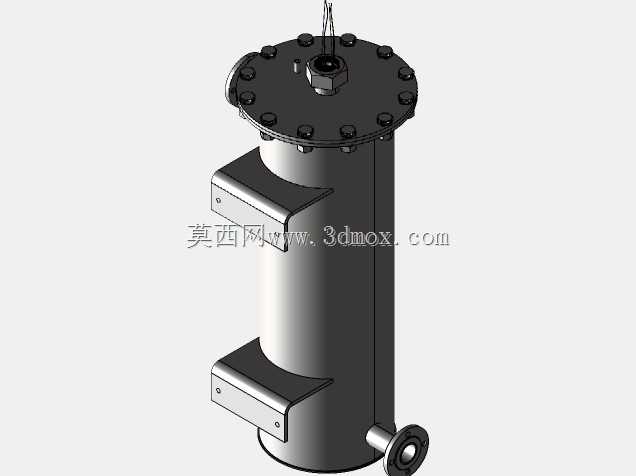

　　先拆解结构设计的思路，整个承压筒体采用立式圆柱结构，这是经过多轮验证的选型：圆柱筒体的环向受力均匀，在0.6-1.0MPa的常规供水压力下，壁厚不用做的过厚就能满足承压要求，比方形结构的材料利用率高30%以上。筒体顶部采用快开式法兰压盖结构，一圈均布的螺栓是用来压紧端盖密封胶圈的，端盖中心预留的密封接头是用来穿紫外线灯管的供电线缆，同时做径向密封，避免筒内带压水体从线缆穿接位置渗漏。建模的时候特意把端盖的螺栓孔做了等距环形阵列，每个螺栓的预紧力要求一致，避免压盖偏斜导致密封失效，端盖和筒体顶部的配合止口做了定位设计，装配的时候不用反复调整对孔，现场安装效率能提不少。

　　筒体侧面上下布置的两个L型安装支架是壁挂安装用的，建模的时候特意把支架的安装面做了外翻的折边，每个折边上预留了两个长条形安装孔，长孔的设计是为了抵消现场安装墙面的打孔误差，不用在现场重新配焊支架。支架和筒体的连接采用满焊结构，焊脚高度按照筒体壁厚的1.2倍设置，保证装满水的状态下支架不会出现变形、焊缝开裂的问题，两个支架的垂直间距按照筒体总高度的三分之二布置，重心落在两个支架的支撑区间内，长期运行不会出现筒体倾斜的问题。筒体下部侧面预留的外螺纹法兰接口是进水口，对应的出水口在筒体上部另一侧？不对，仔细看结构，下进上出的流道设计是特意做的，这样水体进入筒体之后，会从下往上缓慢流过整个腔体，保证水体在腔体内的停留时间达到消毒要求的秒数，不会出现短流、死角导致部分水体没经过紫外线照射就流出设备。

　　说下功能特性，腔体内置的紫外线灯管沿筒体轴向居中布置，这样灯管发出的254nm波长紫外线能均匀覆盖整个过水断面，不会出现照射盲区，筒体的内壁做了抛光处理，能反射紫外线，提升腔体内的紫外线辐照强度，同等功率下消毒效率比内壁不抛光的结构高15%左右。设计的时候特意在灯管和筒体之间预留了足够的过水间隙，避免水体里的大颗粒杂质卡在灯管和筒壁之间，日常维护的时候，只要打开顶部的法兰压盖，就能直接把紫外线灯管抽出来更换，不用把整个筒体从管路上拆下来，后期运维的工作量非常小。

　　再讲安装边界的尺寸控制，建模的时候把筒体的外径控制在常规管道安装的操作空间范围内，两个安装支架的外伸长度控制在120mm以内，保证安装之后筒体离墙面的距离刚好够接管路、拧法兰螺栓，不会过多占用通道空间。顶部的线缆接头预留了足够的接线余量，外接电源线的时候不用额外做转接。进出水接口的法兰尺寸和常规同流量规格的水管路法兰完全匹配，现场安装的时候直接对接就行，不用做变径接头。另外设计的时候考虑了冬季防冻的需求，筒体的外壁预留了保温层安装的余量，北方户外安装的时候，可以直接在筒体外包裹橡塑保温棉，不用额外改动支架结构。

　　很多刚入行的工程师做这类结构的时候，容易忽略流道的停留时间计算，要么把筒体做的太短，水流速度太快消毒不达标，要么把筒体做的太粗，浪费材料还占空间，这个模型的筒体长度和内径的比例是按照额定流量下3秒以上的停留时间算的，刚好满足生活饮用水消毒的辐照剂量要求。还有端盖的密封结构，采用的是O型圈端面密封，比径向密封的容错率高，哪怕端盖有轻微的偏斜，只要螺栓预紧力足够，就不会出现渗漏问题，非常适合现场安装人员的操作水平，不用太高的装配精度就能达到密封要求。另外支架的安装孔做了沉台设计，安装螺栓的头部不会凸出来，避免安装的时候刮擦保温层或者操作人员的衣物。整个设备的所有外露棱角都做了圆角倒钝处理，没有尖锐的边角，搬运、安装的时候不会划伤施工人员，也符合机械设备的安全设计规范。
