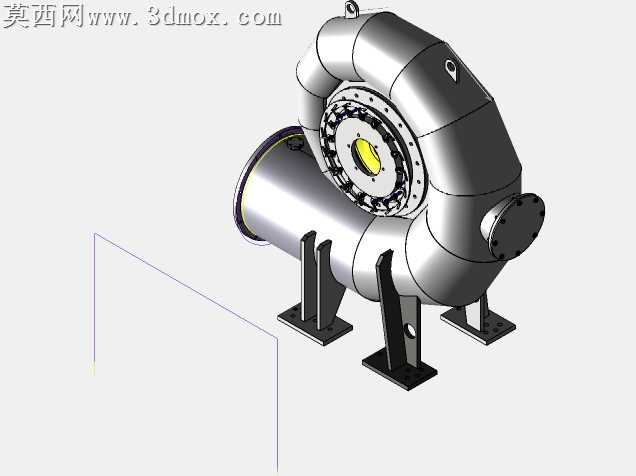

混流式水轮机工业机械三维设计作品

本作品为混流式水轮机的三维参数化建模成果，建模过程中严格遵循混流式水轮机的真实结构比例与工程设计规范，首先通过草图绘制完成蜗壳、导水机构、转轮、尾水管四大核心过流部件的轮廓线搭建，针对蜗壳的螺旋变径曲面特征，采用多截面扫掠结合曲率连续约束的建模方式，保证蜗壳内部流道的顺滑过渡，避免流体运行过程中出现不必要的紊流损耗。导水机构部分对活动导叶、固定导叶、控制环、导叶臂等传动构件逐一进行独立建模，还原了导叶可调节角度的装配配合关系，所有转动副位置均预留了符合工程公差的装配间隙，可直接用于后续的运动仿真验证。转轮作为水轮机的核心做功部件，建模时精准还原了上冠、下环与扭曲叶片的焊接装配结构，叶片采用NURBS曲面建模方式，严格匹配混流式转轮的翼型水力设计参数，保证叶片曲面的光顺度与型线精度，同时对叶片与上冠、下环的连接位置做了圆角过渡处理，还原真实焊接结构的工艺特征。座环、基础支架等承重部件采用实体建模方式，针对支架的安装地脚板做了螺栓孔、加强筋的细节还原，所有安装孔位的位置度、孔径参数均符合重型机械安装的通用标准。材质渲染阶段，针对过流部件的不锈钢材质、支架的碳钢喷漆材质、密封位置的橡胶材质分别设置了对应的材质参数，不锈钢材质调整了金属度、粗糙度与环境反射参数，还原过水部件光滑耐腐的表面质感，碳钢支架部分添加了细微的漆面颗粒质感与安装使用过程中可能出现的轻微磨损纹理，提升模型的真实感。整体装配过程采用自底向上的装配逻辑，所有部件的装配约束完全匹配真实设备的安装关系，可清晰展示水轮机从进水蜗壳到尾水出口的完整流道走向，以及外部支撑、传动机构的布局逻辑，可用于水力发电设备的结构教学、方案展示、工程前期的布局验证等场景，模型结构完整无缺失，所有特征均为可编辑参数化特征，可根据不同的水头、流量参数调整对应部件尺寸，适配不同装机容量的设计需求。
