Kradex Z65分体式塑料电器防护外壳

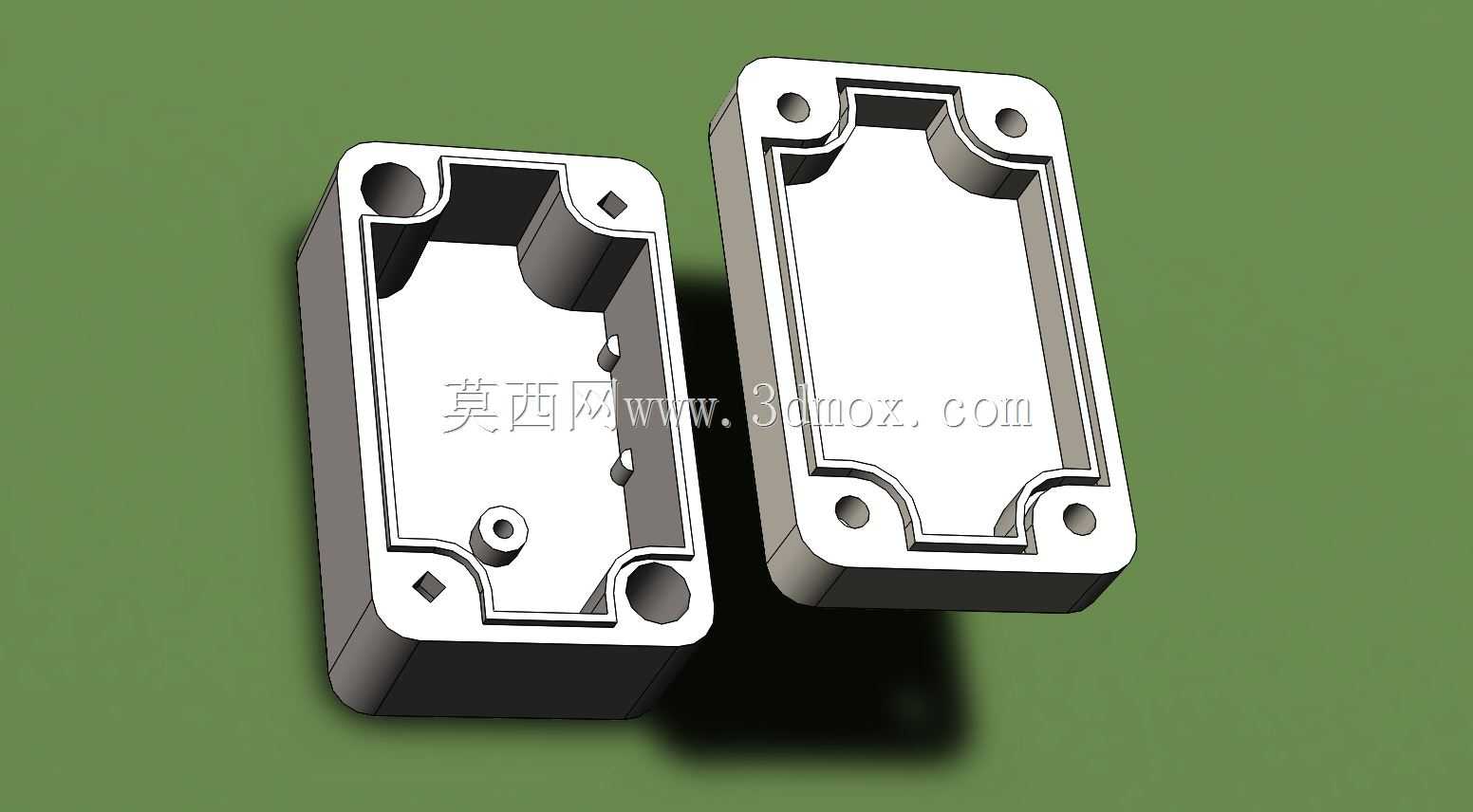

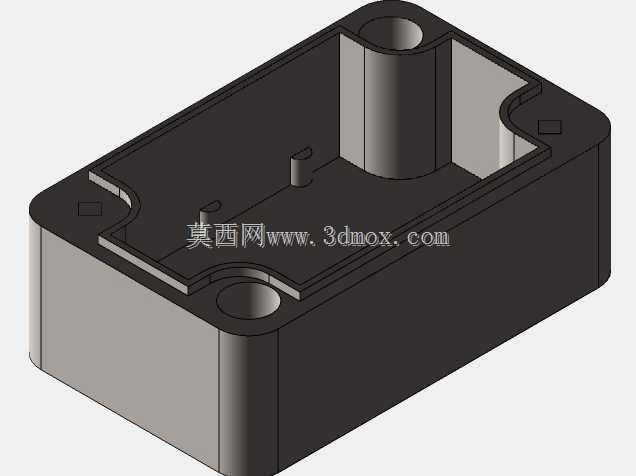

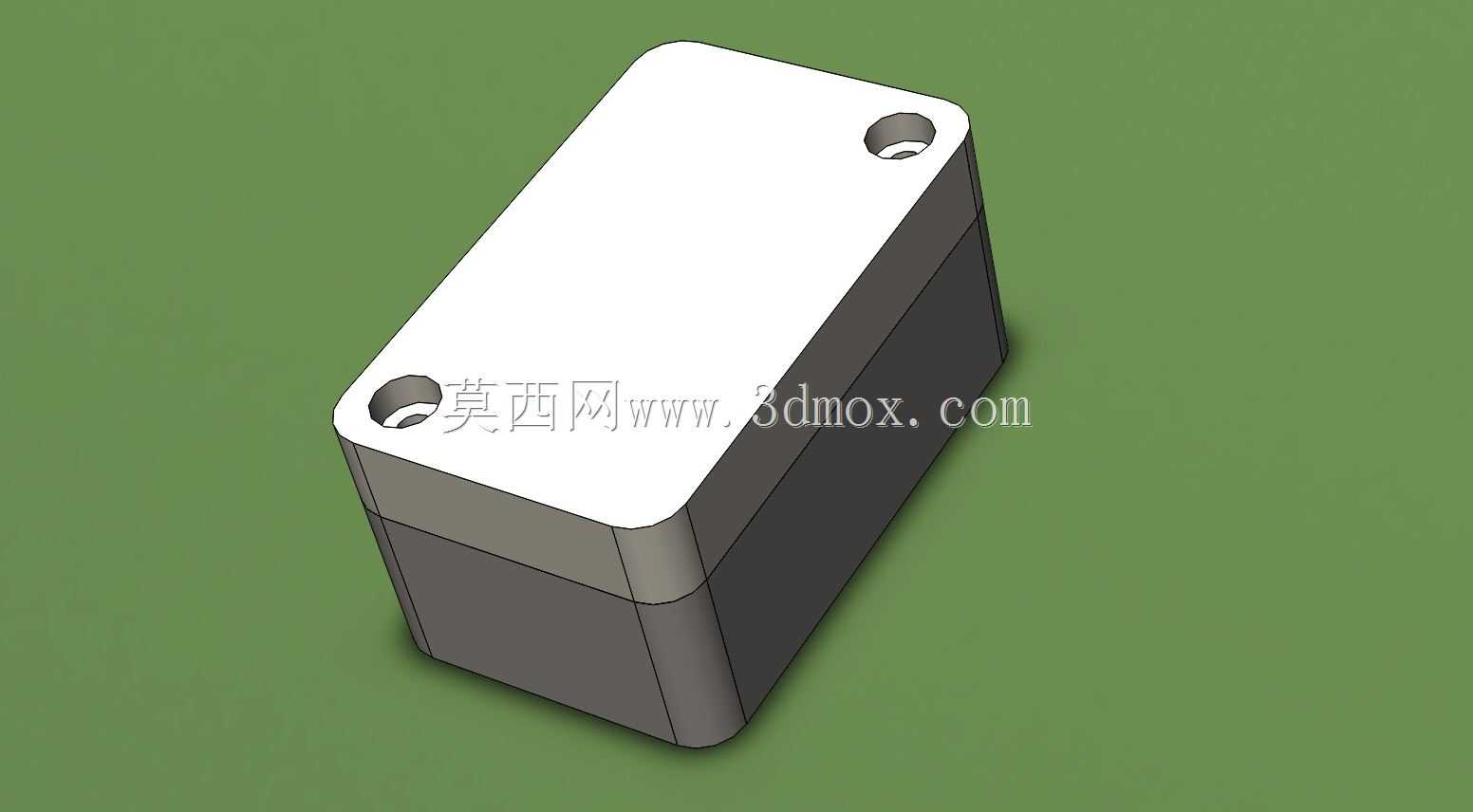

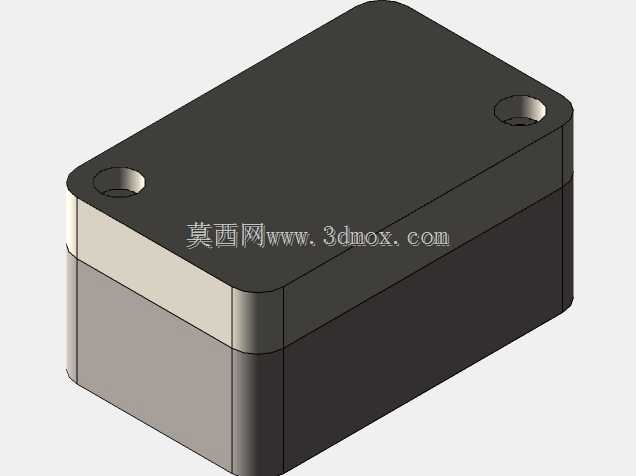

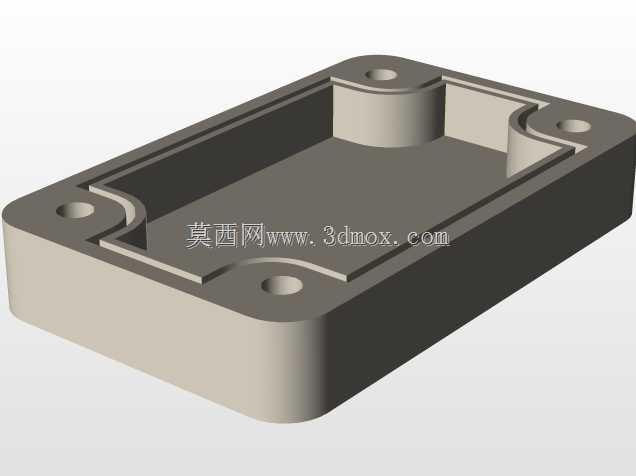

　　这款分体式塑料防护壳体，是小型电子电气元件集成安装的常用载体，在民用消费电子、小型工业传感模块、通讯信号转接单元、低压控制电路板的封装场景中应用广泛，能够为内置的PCB板、接线端子、小型贴片元件提供可靠的物理防护，隔绝外界粉尘、轻微溅水以及外力磕碰对内部电路的损伤。从结构设计来看，壳体采用上下扣合的分体式结构，上盖与底座的配合边缘做了贴合止口设计，扣合后配合面缝隙均匀，既能够保证装配后的整体密封性，也能避免日常使用中上下盖出现错位松脱的问题。底座内腔预留了专门的螺丝柱结构，位置与常规小型电路板的安装孔位匹配，不需要额外做结构改造就可以直接将PCB板通过自攻螺丝固定在壳体内腔，安装柱的高度经过合理测算，固定电路板后板面元件与壳体内壁、

　　上盖内面都留有足够的安全间隙，不会出现元件挤压、引脚触碰壳体导致短路的问题。壳体四个角位置设计了贯穿的安装固定孔，孔位周边做了局部加厚处理，在通过螺丝将整个壳体固定到设备面板、安装支架或者墙面时，加厚区域能够分散螺丝锁紧的压力，避免塑料壳体出现开裂、滑丝的问题，固定孔的沉台设计可以让螺丝头部完全埋入壳体表面，不会突出在外影响整体外观或者剐蹭周边线路。外形尺寸方面，该壳体外部总长64mm、总宽40mm、扣合后总高31mm，整体体积小巧，适合在安装空间局促的场景下使用，内腔的有效容纳空间经过优化，在保证壳体壁厚均匀、结构强度足够的前提下，尽可能压缩了非必要的结构占比，能够容纳最大尺寸接近58mm*34mm的电路板，

　　适配绝大多数小型通讯模块、控制板的尺寸需求。壳体边角位置全部做了圆角过渡处理，没有尖锐的棱角，一方面在注塑生产环节能够改善塑料熔体的流动填充效果，减少缺胶、应力集中导致的壳体变形问题，另一方面在装配、使用过程中也能避免锐角划伤操作人员，提升使用安全性。材质选用常规的工程塑料注塑成型，本身具备良好的绝缘性能与一定的结构韧性，日常使用中不会出现导电风险，轻微的外力冲击也不会导致壳体碎裂。上盖采用平面设计，表面平整光滑，既可以根据使用需求丝印产品标识、操作说明、接口标注，也可以根据实际接线需求在侧面或者上盖表面开孔，安装指示灯、按钮、接线插座等外接元件，开孔位置的壁厚均匀，加工开孔时不容易出现崩边问题。

　　上下盖的锁紧可以通过四角的安装孔配合长螺丝直接贯穿固定，也可以根据使用需求在止口位置增加超声波焊接或者胶水粘接，满足不同防护等级的封装需求。在通讯类小型设备的应用中，这类壳体常用来封装RS485信号转接模块、小型无线通讯终端、传感器信号处理板，安装在设备机柜内部、墙面弱电箱内或者小型设备的机身内部，因为尺寸规整，也可以多个并排安装在标准导轨上，配合导轨卡扣配件就能实现快速的导轨式安装，适配工业现场的机柜安装需求。设计过程中充分考虑了注塑生产的工艺性，壳体所有面的脱模斜度设置合理，内壁没有倒扣结构，不需要复杂的抽芯模具结构就可以实现批量注塑生产，能够有效降低生产制造成本，壁厚控制在均匀的1.5mm左右，既保证了壳体的结构强度，也不会因为壁厚过厚导致注塑时出现缩痕、气泡等外观缺陷，同时也控制了单套壳体的材料用量，降低产品的整体成本。
