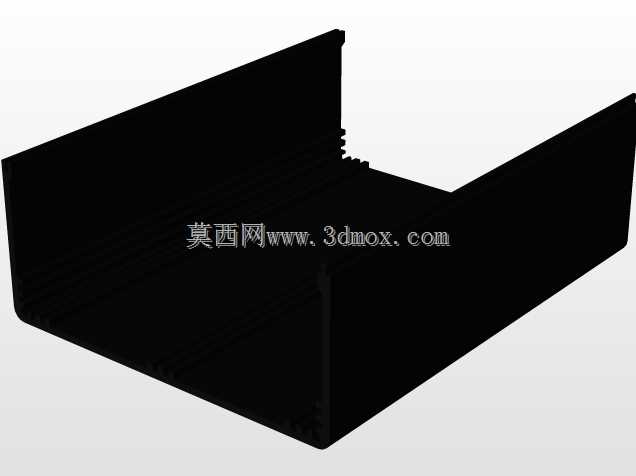

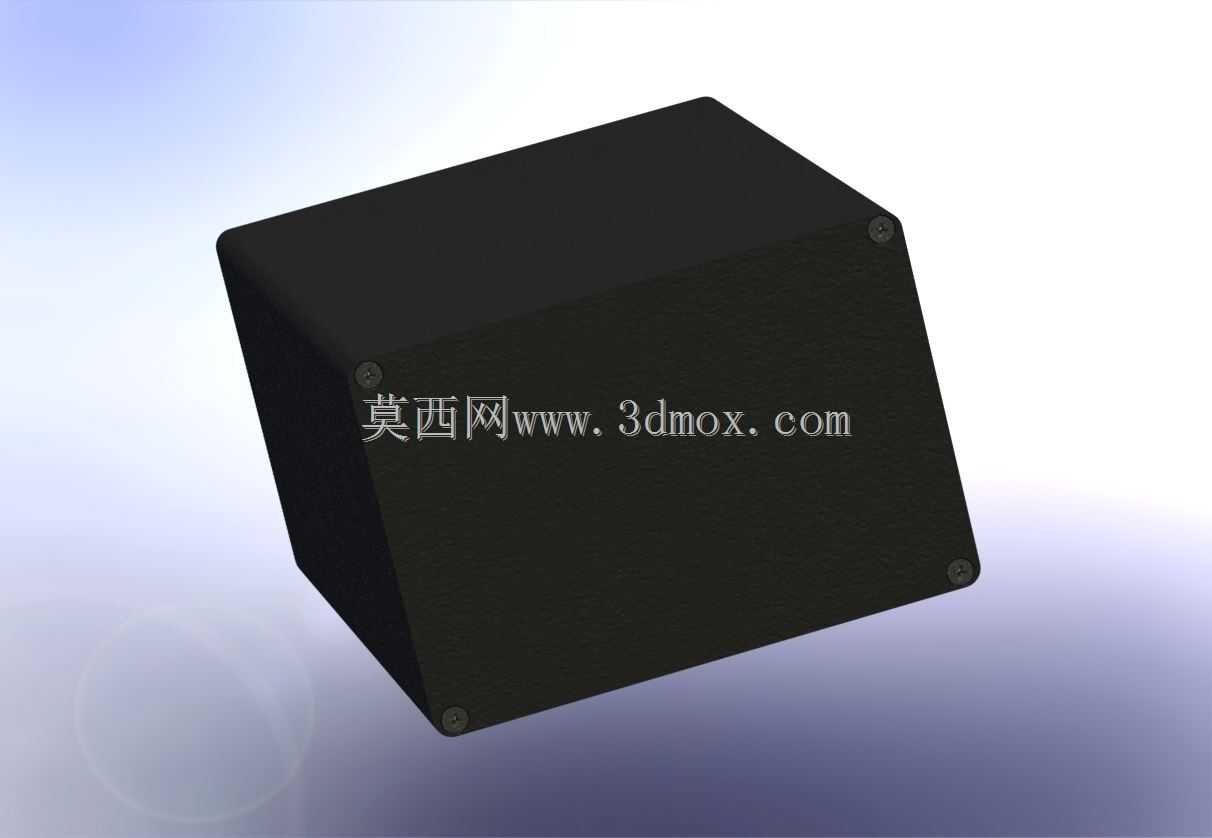

SZOMK AK-C-C36防水铝制接线壳体

　　做工业通讯设备内置板卡防护选型快十年，这类压铸铝壳体是户外、工业现场布线最常用的防护载体，这次拿到的这款83×120×155规格的铝盒，是目前中小型通讯采集模块、信号转换终端适配度很高的一款壳体。先从安装边界说，长宽高三个方向的尺寸留量很适合常规四层PCB板的布局，内部净空基本比外轮廓单边少2.5mm的壁厚，刚好能容纳常规尺寸的RS485通讯模块、小型信号调理板，甚至带端子排的小型采集单元也能轻松放进去，不用额外做结构裁切。很多刚做结构设计的新人容易忽略壳体的安装孔位，这款铝盒四个角的固定沉孔是内嵌式的，装配的时候螺丝不会突出壳体外表面，不管是壁挂安装、导轨卡装还是直接固定在设备舱内壁，都不会因为螺丝突出造成安装干涉，沉孔的深度刚好适配M3的沉头螺丝，拧入后和壳体表面齐平，做IP67防护的时候打密封胶也不会出现胶层厚薄不均的问题。

　　从实际应用场景来看，这类铝壳最常出现在户外通讯基站的信号分线盒、工厂车间的工业网关外壳、地下管廊的传感器接线防护盒，还有户外安防设备的电源隔离壳体，因为铝材质本身的散热性能比ABS塑料壳好太多，内置板卡如果有小功率的电源模块，工作时产生的热量可以直接通过铝壳体散出去，不用额外加散热片，这也是很多工业场景优先选铝壳而不是塑料壳的核心原因。这款壳体的合缝处是阶梯式咬合结构，不是简单的平面对接，装配的时候在阶梯槽里嵌入配套的硅胶密封条，拧紧四个角的固定螺丝后，咬合面的密封条会被均匀压缩，能达到IP67的防护等级，不管是户外淋雨、车间的切削液飞溅，还是地下管廊的潮湿环境，都能有效阻挡水汽、粉尘进入壳体内部，保护内部的电路板和接线端子不会出现短路、锈蚀的问题。

　　设计思路上，这款壳体走的是通用化适配路线，没有做多余的异形结构，六个面都是平整的平面，用户拿到手之后可以根据自己的接口需求，在任意侧面开孔装航空插头、接线端子、USB接口或者天线座，不用因为壳体本身的曲面或者加强筋结构调整开孔位置，对小批量定制的项目非常友好，不用重新开模，只需要后期二次机加工就能满足不同的接口需求。壳体的表面做了黑色磨砂氧化处理，不是那种廉价的喷塑涂层，氧化层和铝基体结合力很强，日常装配的时候哪怕用螺丝刀不小心刮到，也不会出现涂层脱落掉漆的问题，磨砂表面也不容易留指纹和油污，在车间现场使用很长时间外观也不会显得太旧。另外壳体的壁厚是均匀的2.5mm，不管是做CNC二次加工开孔，还是自己手动钻孔扩孔，都不会出现钻穿或者壁厚不均导致的壳体变形问题，很多薄壁厚的铝壳在侧面开大口装航空插头的时候，很容易因为夹持力太大导致壳体变形，这款2.5mm的壁厚刚性足够，常规的装夹加工都不会出现形变。

　　从接线的便利性来看，155mm的高度方向留足了接线空间，内部装好PCB板之后，板卡和壳体上盖、下底之间都有足够的走线空间，不用把线硬塞进去压在板卡下面，避免导线绝缘层被板卡棱角磨破造成短路。很多小尺寸的铝壳为了压缩体积，内部净空留得特别小，接完线之后盖子压下去会直接压在导线上，时间长了绝缘层老化很容易出故障，这款的内部空间冗余度做得很合理，既不会因为体积太大浪费安装空间，也不会因为空间太小导致接线困难。如果是做壁挂安装的话，壳体背面可以自己加装挂耳，因为四个角的固定孔是通的，直接把挂耳固定在壳体的安装孔上就行，不用额外在壳体上打孔，不会破坏壳体的密封性能。要是做导轨安装的话，市面上标准的35mm导轨卡扣也能直接固定在壳体背面，适配性很强，不用专门定制卡扣配件。

　　实际做结构选型的时候，这类通用铝壳能省很多开模成本，尤其是小批量的项目，开一套塑料模具的成本够买几百个现成的铝壳，而且铝壳的交付周期快，不用等开模试模的时间，拿到手就能做二次加工装配，对于项目周期紧的通讯类设备开发来说，能大幅缩短研发到量产的时间。另外铝材质本身的电磁屏蔽性能也很好，内置的通讯模块不会被外界的电磁信号干扰，同时模块本身的信号也不会向外辐射造成电磁兼容问题，很多做工业通讯设备的厂家都喜欢用这类现成的标准铝壳，就是因为兼顾了防护、散热、屏蔽、成本这几个核心需求，不用在壳体结构上花太多精力，能把更多的研发资源放在核心电路的设计上。
