盖恩塔G340工业仪表防护壳体结构

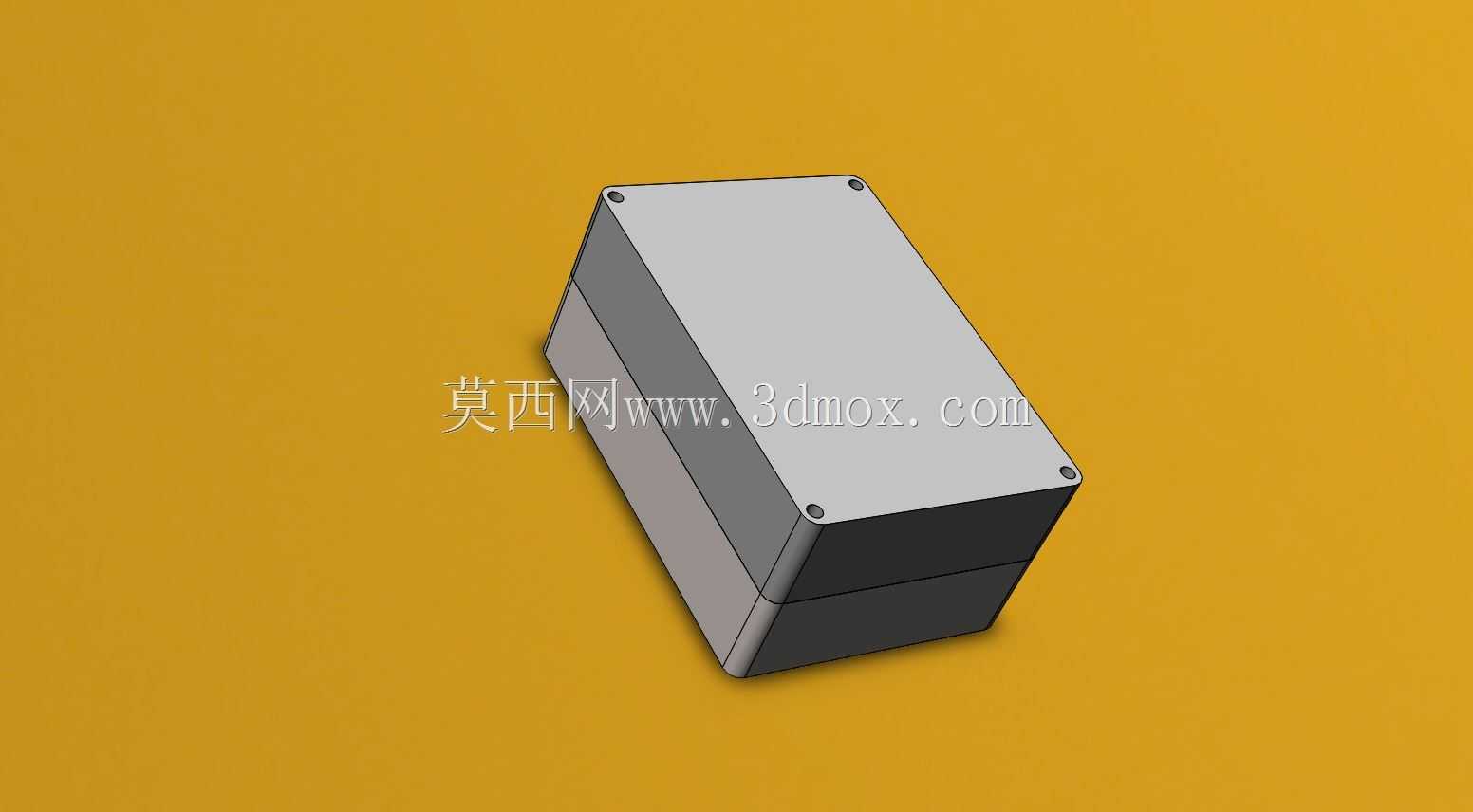

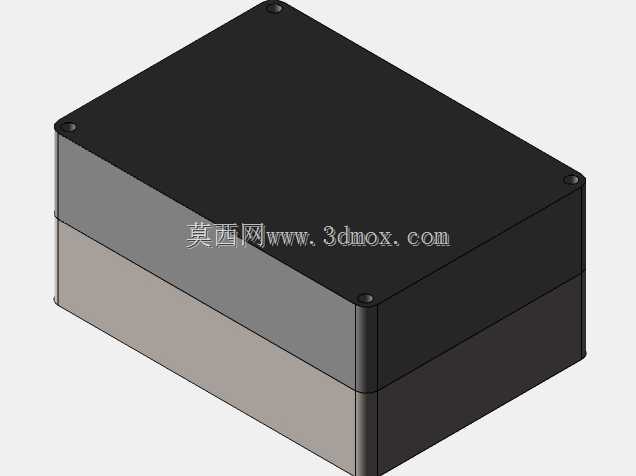

　　在工业现场的电气布线、小型测控模块集成场景里，这类硬质防护壳体是出镜率极高的基础结构件，不管是车间设备侧的信号转接节点、户外工况下的传感模块封装，还是小型工控板的独立安装单元，都需要依托这类壳体完成核心电路与外界环境的物理隔离。这款壳体采用上下扣合的分体式结构，上盖与下盒的配合面做了整圈的贴合止口设计，四角预留的沉头安装孔可以直接穿入螺丝完成上下壳体的锁合，不需要额外设计卡扣结构，装配工序简单，后期维护拆解也只需要拧动四角紧固件即可，非常适合需要频繁开盖调试内部电路的应用场景。从安装边界来看，该壳体的长宽高尺寸分别为121mm、80mm、171mm，整体轮廓为规整的长方体，没有外凸的异形结构，不管是采用导轨卡扣安装在标准电气柜内，

　　还是直接通过壳体底部的预留孔位壁挂固定，都不会和周边的线槽、相邻电气元件产生空间干涉，在做电气柜布局排布的时候，可以直接按照长方体轮廓预留安装空间，不需要额外计算异形结构的避让尺寸。设计阶段针对工业场景的常见防护需求做了针对性优化，壳体的壁厚取值兼顾了结构强度与材料成本，常规的ABS或者PC注塑成型后，侧壁可以承受普通的外力磕碰，不会因为现场施工中的轻微撞击出现开裂变形，上下盖合紧之后，配合止口可以阻挡日常的粉尘飞溅、少量的淋水侵入，满足一般工业室内场景的防护要求，如果搭配密封胶条使用，还可以进一步提升防护等级，适配湿度较高或者有少量粉尘的户外安装场景。这类壳体的内部空间规整，没有多余的加强筋凸起占用内部容积，

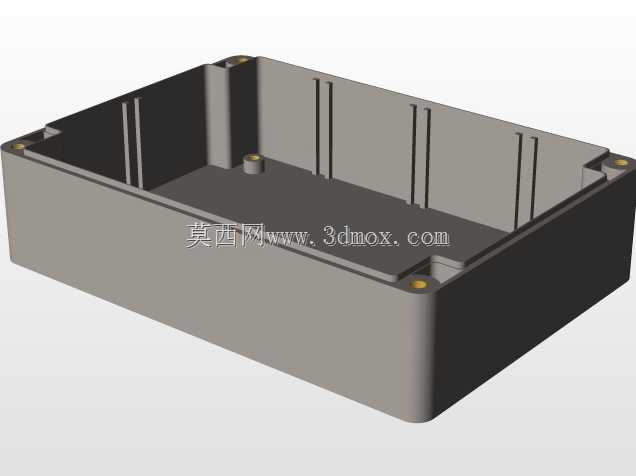

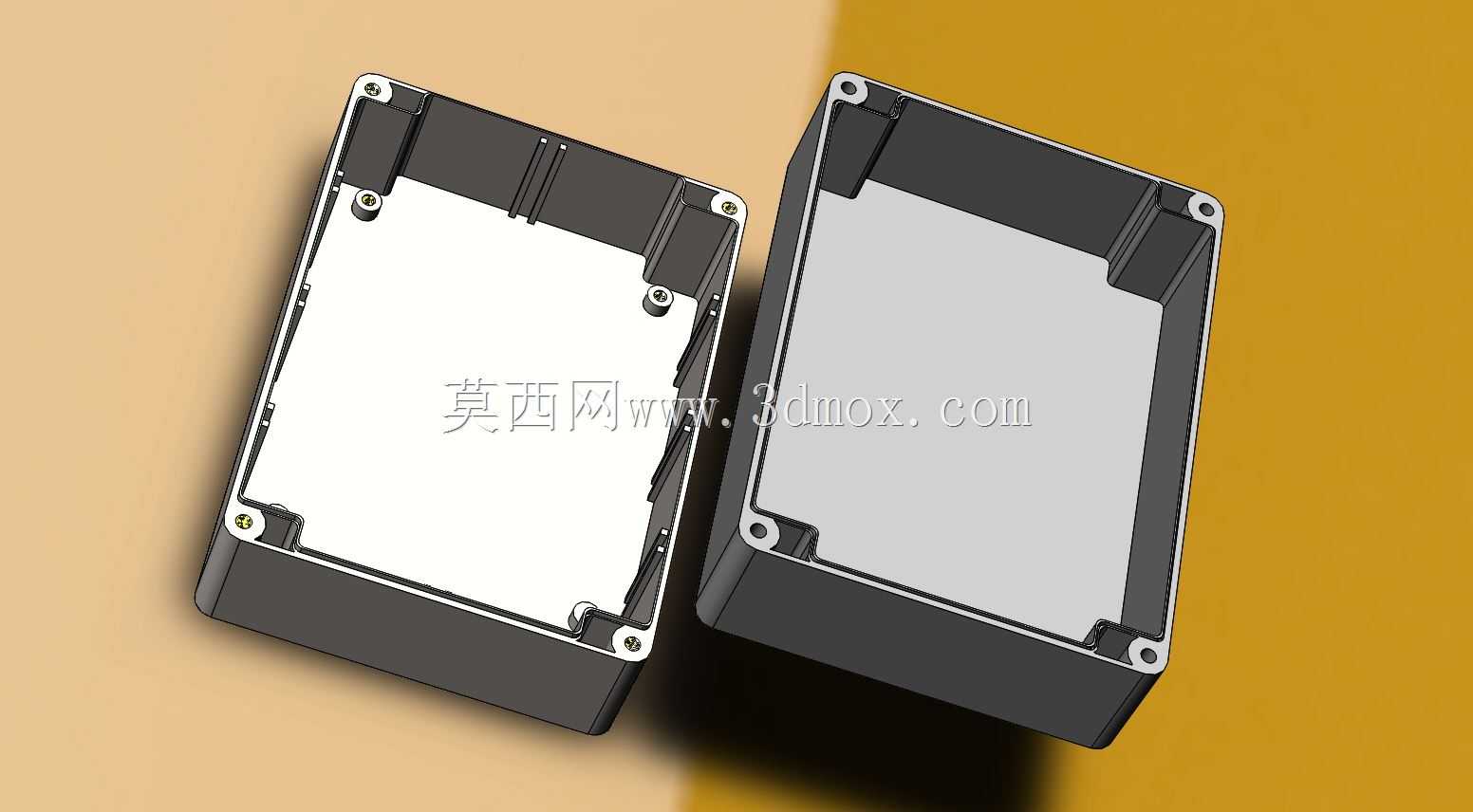

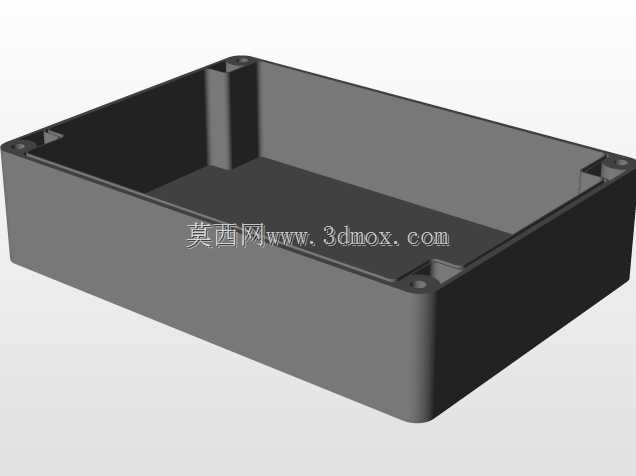

　　设计人员可以根据自身的电路布局需求，在壳体内壁预留的螺柱上固定PCB板、接线端子排或者小型的电源模块，不需要额外做内部结构的二次加工，四角的安装孔位做了沉头处理，螺丝锁合之后头部不会突出壳体表面，既可以避免安装后螺丝头刮擦周边线缆，也能让壳体外表面保持平整，方便粘贴设备标识标签或者参数铭牌。在实际的设备集成应用中，这类壳体可以用来封装工业通讯模块、小型信号隔离器、现场数据采集终端等多种电气单元，规整的外形也方便多台壳体并排密集安装，提升电气柜内部的空间利用率，相比异形定制的壳体，这类标准化的长方体壳体开模成本更低，供货周期更短，也方便后期维护时快速替换同规格壳体，减少设备停机等待的时间。设计建模过程中，

　　对上下盖的配合公差做了严谨的校核，止口的配合间隙控制在合理范围内，既不会因为间隙过小导致装配时扣合困难，也不会因为间隙过大出现配合松动、防护失效的问题，四角的沉头孔深度也做了匹配计算，保证常用规格的沉头螺丝锁合后可以完全沉入孔内，不会出现突出表面的情况。壳体的棱边都做了小尺寸的倒角处理，没有尖锐的直角边，既可以避免注塑成型时的应力集中问题，也能防止安装调试过程中锋利的边角划伤操作人员，同时倒角处理也能让壳体在批量堆叠运输的时候，减少边角磕碰导致的外观缺损。对于需要做面板开孔的应用场景，平整的上盖表面也方便后期根据需求开孔安装按钮、指示灯或者通讯接口，不需要额外处理曲面或者异形面，降低二次加工的难度。
