通讯设备用挤压铝合金防护壳体结构

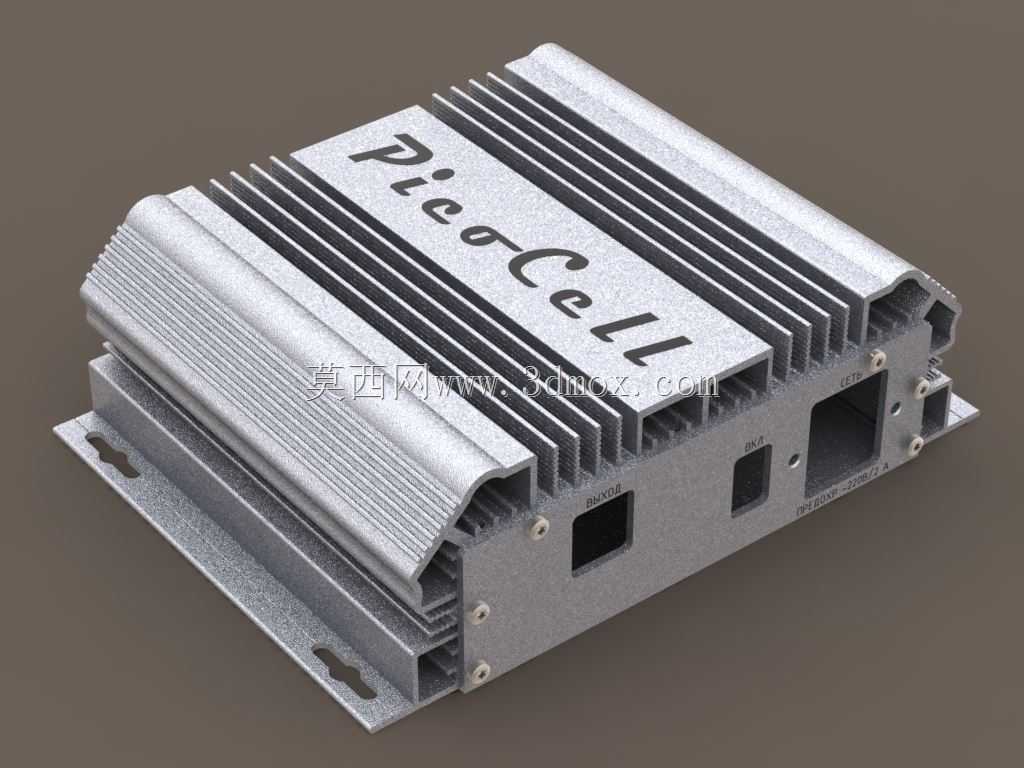

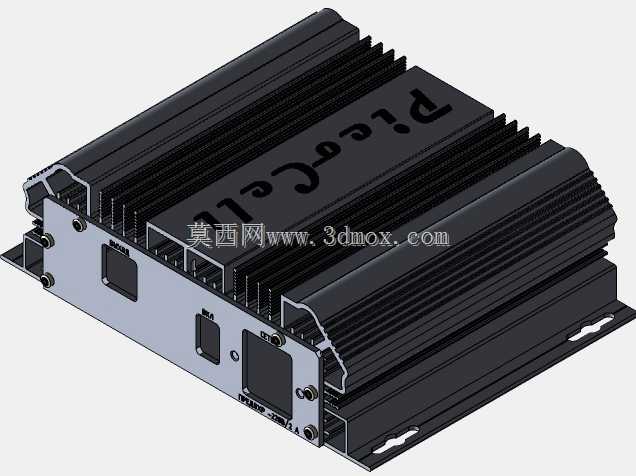

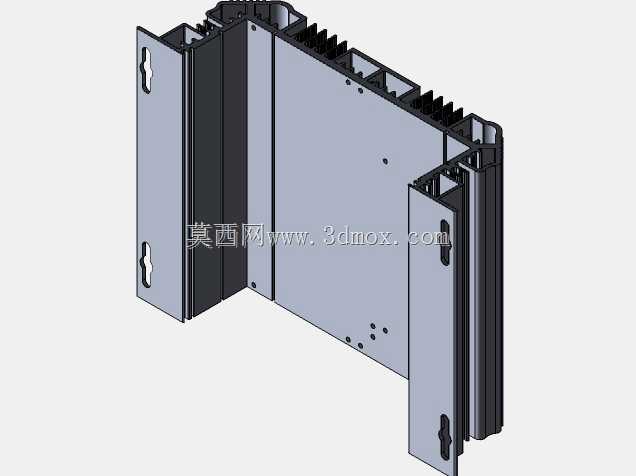

　　这款挤压成型的铝合金壳体，是面向小型通讯信号处理单元开发的防护承载结构，日常多部署在室内弱电井、楼道设备间、户外小型通讯机柜这类场景中，用来承载皮基站类信号处理电路板、射频模块这类核心电子元件，为内部精密电路提供物理防护、电磁屏蔽与散热通路。从结构设计逻辑来看，壳体主体采用一体化挤压铝型材加工，上盖直接集成了平行排布的散热鳍片，没有额外拼接散热组件，这种设计一方面减少了零件数量，降低装配复杂度，另一方面鳍片与壳体本体为同一材质一体成型，热阻远低于粘接或螺接的附加散热片，能把内部功率元件工作产生的热量快速传导到外表面，通过自然对流完成散热，无需额外加装风扇，适配长期无人值守的部署场景，避免风扇积灰、轴承失效带来的维护问题。

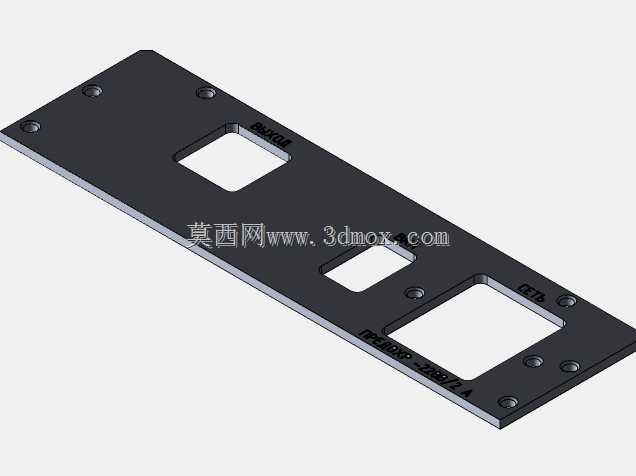

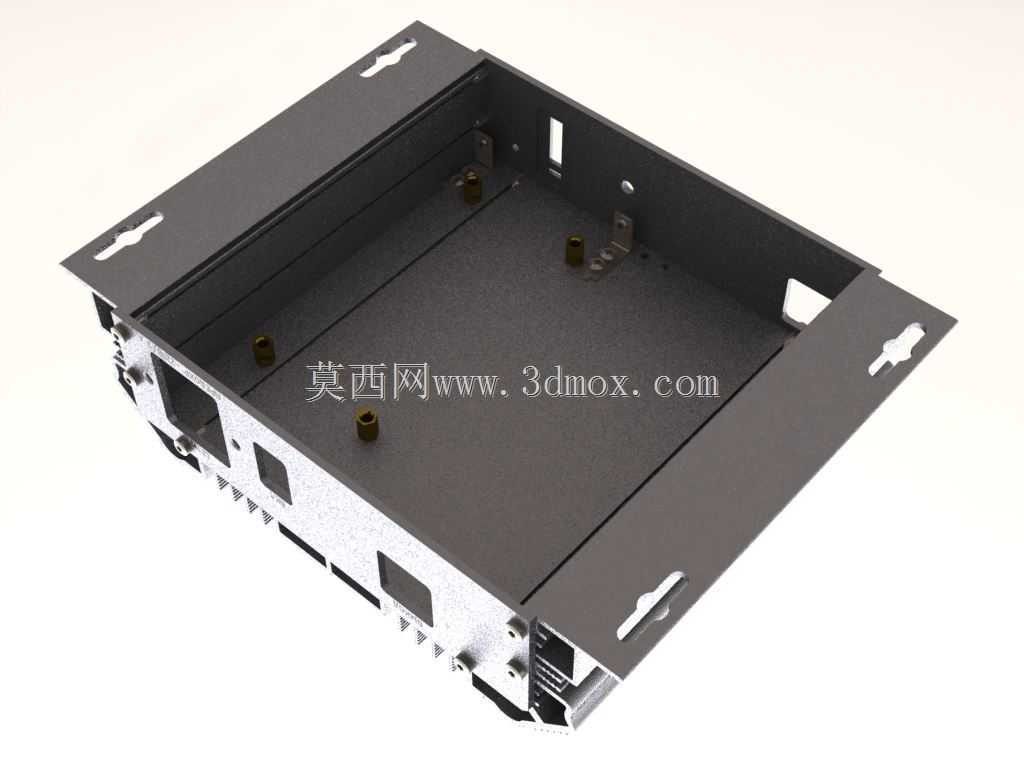

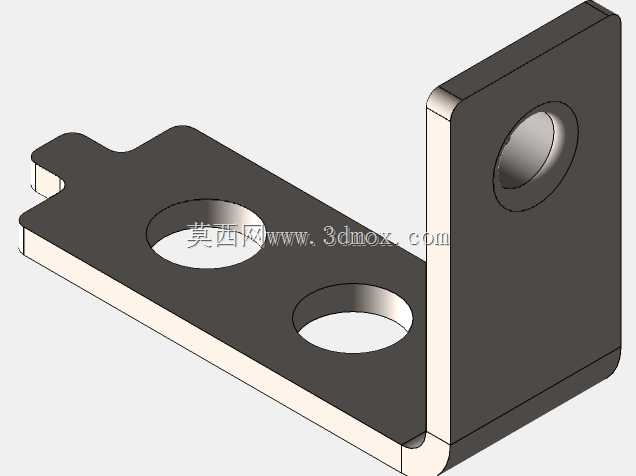

　　壳体的外形尺寸控制在180x160x60mm，属于紧凑型壁挂安装设备的常规尺寸范围，底部预留的两个腰型安装孔，适配墙面挂装、机柜内螺接固定两种安装方式，腰型孔的长度预留了安装位置微调余量，现场施工时即便打孔位置存在几毫米的偏差，也能顺利完成固定，不需要重新钻孔，降低现场安装的施工难度。壳体的侧壁预留了不同规格的接口开孔，包括方形的电源输入口、射频接口位、调试网口位，开孔位置与内部电路板的接口排布完全对应，装配时电路板直接从壳体下方滑入型材卡槽，不需要额外设置固定柱，依靠型材本身的卡槽就能完成电路板的定位，减少内部结构件的数量，同时铝型材本身的导电特性，配合两端的金属端盖，可以形成连续的电磁屏蔽腔体，

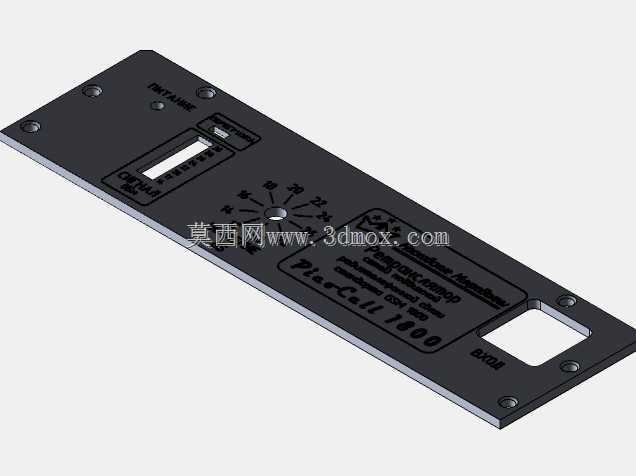

　　降低外界电磁信号对内部射频电路的干扰，也减少内部电路工作时对外的电磁辐射，满足通讯设备的电磁兼容要求。壳体表面采用喷砂氧化处理，既提升了铝件表面的耐腐蚀性，在潮湿的弱电井、半户外部署场景下不容易出现氧化锈蚀，也让外壳外观保持均匀的金属质感，不会因为长期使用出现表面发花的问题。两端的端盖采用螺接方式与主体型材固定，拆卸时只需要拧下侧边的固定螺丝就能打开壳体，方便后期对内部电路板进行调试、维护或者元件更换，不需要破坏壳体结构。上盖表面的标识区域采用平面预留设计，不需要额外做铭牌粘贴位，直接通过激光雕刻就能完成产品标识、参数信息的标注，标识不会因为长期擦拭、环境侵蚀出现脱落。从结构强度角度看，60mm的壳体高度配合侧壁的加强筋结构，

　　在壁挂安装时能承受内部电路板加上元件的总重量，不会出现壳体变形的问题，鳍片的厚度与间距经过匹配，既保证足够的散热面积，也不会因为鳍片过薄在运输、安装过程中出现磕碰变形，日常维护时轻微的触碰也不会损伤散热结构。这类铝壳结构除了用于皮基站类通讯设备，也可以适配同尺寸的工业网关、小型信号放大器、边缘计算单元这类需要自然散热、金属屏蔽的电子设备，只需要调整侧壁开孔的位置与尺寸，就能适配不同的电路板接口布局，型材主体不需要重新开模，能大幅缩短同类产品的开发周期，降低开模成本。在建模过程中，需要重点关注挤压型材的截面一致性，所有沿长度方向的结构都要保证拔模角度符合挤压工艺要求，不能出现倒扣结构，避免型材挤出时出现变形、卡模的问题；侧壁的开孔位置要与内部卡槽的位置对应，避免开孔与电路板安装位出现干涉；底部安装孔的沉头深度要匹配常用的自攻螺丝规格，保证安装后螺丝头不会突出壳体底面，影响安装的平整度。
