防拉扯电线张力缓冲防护结构件

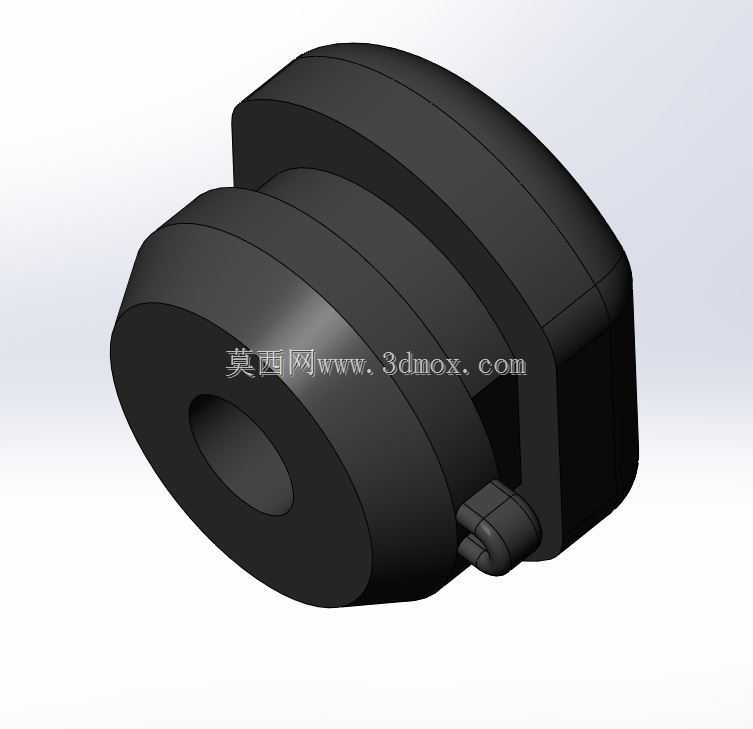

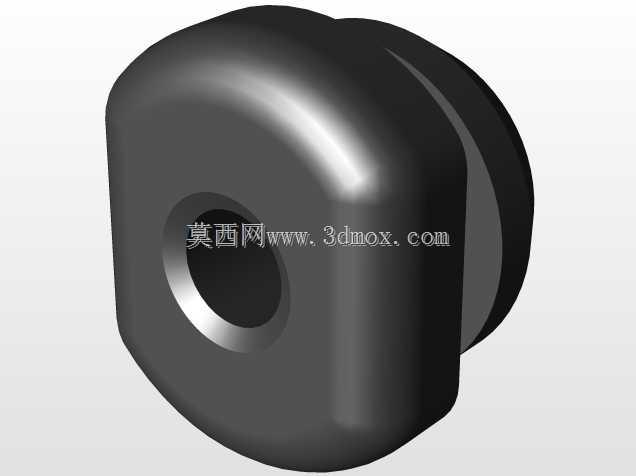

　　在手持通讯终端、小型便携通讯设备、桌面通讯外设的布线环节里，出线位置的线缆失效一直是结构设计中容易被忽略却故障率极高的痛点——日常使用中用户拖拽线缆、拉扯线材、设备移位时带动线体的情况非常普遍，常规的硬式出线口会直接把拉扯力传导到内部焊盘与接线端子上，轻则造成焊点虚接、接触不良，重则直接扯断内部线芯，导致设备通讯中断。这款防护结构正是针对这类场景设计的应力缓冲构件，核心作用就是在出线位置构建一个柔性的力卸除路径，避免外部拉扯力直接作用于设备内部的接线部位。从结构形态来看，主体采用阶梯式圆柱嵌套带侧置锁止卡扣的构型，大直径端作为设备外侧的限位挡边，安装时卡入设备壳体预先开设的对应安装孔内，侧置的弹性卡扣会在安装到位后自动卡紧壳体内壁，

　　不需要额外打胶或者螺丝固定，装配效率很高，同时阶梯轴的过渡段和壳体安装孔之间预留了微小的配合间隙，允许线缆在受到侧向拉扯时产生小角度的偏转，避免线体在出线口位置形成硬折角，长期弯折造成线芯疲劳断裂。中心的穿线孔根据适配线径做了适配性的内孔公差设计，穿线后线体外壁和孔壁之间保持适度的抱紧力，既不会因为间隙过大导致线体在孔内窜动，也不会因为过盈量太大压伤线体外层的绝缘护套。不同于常规的橡胶护线套，这款结构采用硬质耐磨工程塑料作为主体材质，侧置的卡扣集成了应力释放的弧形过渡结构，当线缆受到轴向向外的拔出力时，卡扣位置的弹性形变会吸收一部分冲击拉力，同时阶梯结构的限位挡边会牢牢抵在设备壳体外壁，阻止整个护线结构被外力带出壳体，

　　而穿线孔内壁的微细纹路面可以增加和线体外皮的静摩擦力，让拉扯力首先作用在护线结构与线体的抱紧段，而不是直接传导到内部接线端。在实际选型适配时，需要注意安装边界的尺寸匹配：设备壳体上的安装孔需要对应护线结构的中段圆柱直径做开孔，孔位公差控制在H12级别即可，不需要过高的加工精度，壳体外侧需要预留出对应大直径挡边的沉台空间，沉台深度和挡边厚度保持一致，保证安装后护线结构端面和壳体外表面齐平，不会突出壳体影响设备外观或者造成剐蹭；壳体内侧需要预留出卡扣形变的避让空间，避免卡扣被内部其他结构件顶住无法正常弹开锁止，同时要注意穿线孔的中心和内部接线端子的出线方向保持同轴，偏差角度不要超过5度，避免线体在护线套内部形成额外的弯折应力。

　　在功能设计上，这款结构没有采用复杂的多件装配形式，整体为一体化构型，没有多余的活动零件，长期使用不会出现零件松脱、失效的问题，材质本身的耐候性可以适配-20℃到60℃的常规工作环境，满足大多数民用、工业通讯设备的使用环境要求，相比传统的橡胶护线套，硬质材质的抗老化性能更好，不会因为长期使用出现橡胶老化开裂、失去弹性的问题，同时侧置锁止的结构比橡胶套的过盈卡接固定更可靠，在受到较大拉扯力的时候不会从壳体安装孔中脱出。很多结构工程师在做通讯设备布线设计时，往往只关注内部的线路排布和信号屏蔽，忽略出线位置的应力防护，实际上售后返修的通讯设备里，有接近三成的故障是出线位置线体被扯断导致的，这款防护结构刚好填补了这个设计短板，不需要对设备整体结构做大幅改动，只需要在壳体出线位置预留对应的安装位，就可以大幅提升设备出线位置的抗拉扯能力，降低长期使用的线体失效概率。在三维建模过程中，需要重点关注卡扣的弹性形变行程设计，卡扣的倾斜角度要兼顾安装时的推入阻力和锁止后的拉脱力，角度过小会导致安装时推入阻力太大，装配困难，角度过大则会导致锁止力不足，受到拉扯时容易脱开；同时穿线孔的内壁要做倒圆角处理，避免锐边割伤线体的绝缘层，阶梯过渡位置也要做圆弧过渡，减少应力集中，提升结构本身的结构强度，避免受到外力冲击时出现断裂。
