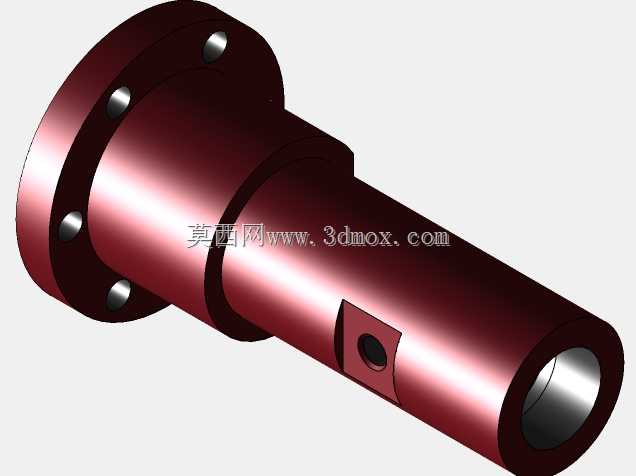

带法兰连接结构的轴套类机械零件

　　该零件属于典型的带法兰端回转类轴套构件，在流体管路系统、小型传动机构的安装调试培训场景中应用广泛，常作为6S实操训练、机械识图教学的典型测绘建模工件，帮助从业者掌握回转类零件的尺寸标注逻辑、剖视图表达方法以及装配配合关系的设计要点。从实际功能来看，零件一端采用带均匀安装孔的法兰结构实现端面固定，可通过螺栓与相邻安装面完成刚性连接，保证连接位置的同轴度与密封贴合度；另一端为外螺纹结构，可与带内螺纹的管路或传动部件实现旋接配合，中部的阶梯内孔可实现流体介质的通流或者传动轴的穿装定位，侧壁开设的径向小孔可作为润滑注油孔、压力检测接口或者定位销孔使用，满足不同装配场景下的功能拓展需求。设计过程中采用了阶梯轴套的整体构型，

　　通过不同直径的外圆台阶实现装配时的轴向限位，避免安装过程中出现过位窜动的问题；法兰端的安装孔采用圆周均布设计，保证连接受力均匀，降低螺栓受载不均导致的密封失效或者连接松动风险。内孔同样采用阶梯变径设计，不同孔径段分别承担不同的配合功能，大直径段可容纳密封件或者轴承组件，小直径段实现通流或者轴件的导向定位，孔端加工的倒角结构既可以去除加工毛刺，也能在装配时起到导向作用，方便配合件的快速装入，避免锐边刮伤配合面的密封层或者轴件表面。从尺寸边界来看，零件整体轴向总长为255mm，法兰端最大外圆直径为140mm，法兰端面分布的安装孔中心所在圆直径为115mm，法兰端外螺纹规格为M20，侧部径向接口的螺纹规格为M16x1，

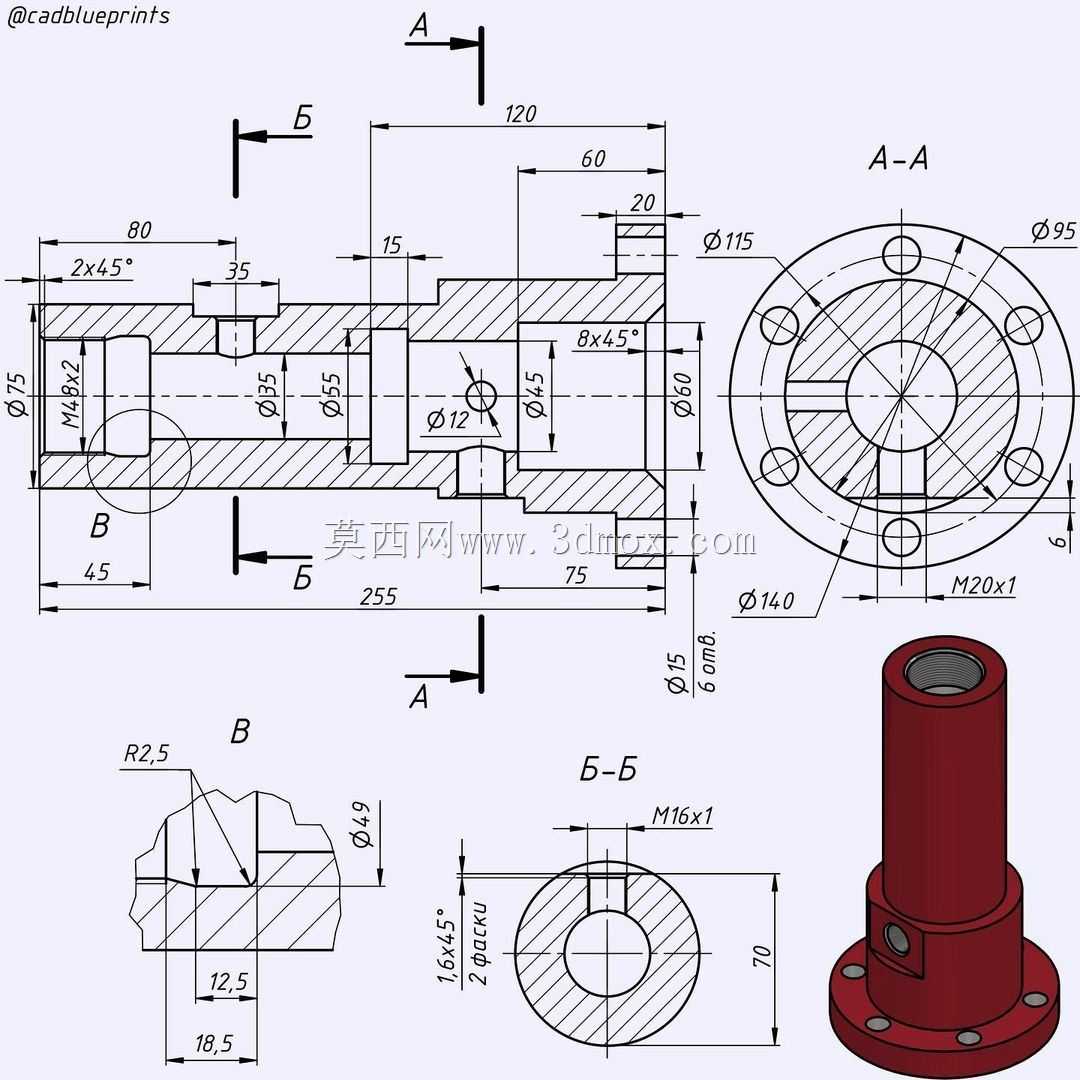

　　最小内孔直径为35mm，外圆段包含直径75mm、55mm、60mm等多个阶梯尺寸，各台阶位置的退刀槽、倒角尺寸均符合常规机械加工的工艺要求，比如孔端8×45°、外圆端2×45°的倒角设计，既满足装配需求，也适配车削加工的走刀逻辑，不需要特殊定制刀具即可完成加工。细节结构上，B-B剖面展示的局部结构带有R2.5的圆角过渡，可降低应力集中系数，避免零件在受内压或者交变载荷时出现应力开裂的问题，侧壁径向孔的位置距离法兰端面75mm，该位置的设计避开了法兰端的螺栓安装空间，也不会与另一端的螺纹连接结构产生干涉，装配时可顺畅完成管路或者检测元件的安装。作为培训用的典型工件，该零件的尺寸标注完整覆盖了长宽高方向的定位尺寸、定形尺寸，

　　通过全剖视图、局部剖视图、端面视图的组合表达，完整呈现了零件的内部结构与外部轮廓，建模过程中可通过旋转凸台命令完成主体结构的生成，再通过拉伸切除、异型孔向导、螺纹装饰线等功能完成细节结构的搭建，能够有效训练三维建模人员对回转类零件的建模逻辑掌握，理解尺寸基准的选择原则——该零件以法兰端面为轴向尺寸基准，以零件回转轴线为径向尺寸基准，所有尺寸均从基准出发进行标注，符合机械制图的国家标准要求。实际加工过程中，该零件可采用棒料通过车削完成主体回转面的加工，再通过钻床完成径向孔与法兰安装孔的加工，最后通过攻丝完成螺纹结构的制作，加工工艺性良好，不需要复杂的工装夹具即可完成批量生产，适合作为教学实训、技能考核的典型加工件，也可作为简化的结构样件用于液压管路、小型传动装置的原理验证测试。
