拉达2101车型配套水泵传动滑轮结构

　　这款滑轮是适配拉达2101车型冷却系统水泵的核心传动部件，在发动机前端轮系中承担动力传递的关键作用，直接关联发动机冷却循环的工作稳定性。从实际装车场景来看，该滑轮安装在水泵轴端，通过三角皮带与曲轴皮带轮联动，将曲轴输出的扭矩传递给水泵叶轮，驱动冷却液在发动机水套、散热器之间完成循环，带走燃烧室做功产生的多余热量，避免发动机出现过热工况，保障动力单元始终处于合理的工作温度区间。

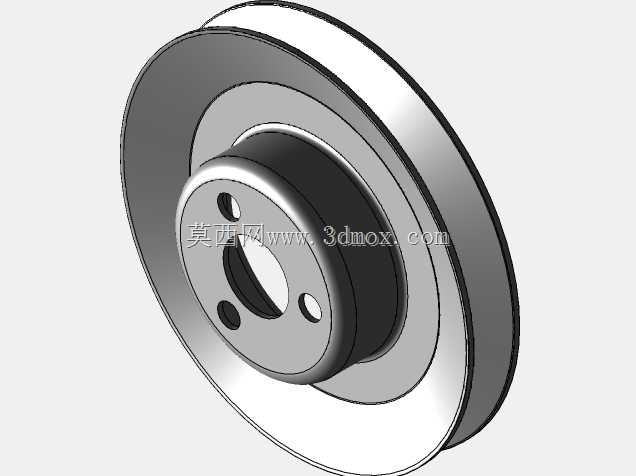

　　从结构设计层面看，该滑轮采用单槽带轮结构，轮槽的型面尺寸严格匹配对应规格的传动皮带，槽壁的倾斜角度经过校核，既保证皮带嵌入后有足够的接触摩擦力，不会在高转速运转时出现打滑丢转的问题，也能减少皮带侧面的异常磨损，延长传动带的更换周期。滑轮主体采用阶梯式圆盘结构，外侧较厚的轮缘部分是皮带的接触工作面，表面做了粗糙度控制，既不能过于光滑导致摩擦力不足，也不能过于粗糙加速皮带磨损；中间的轮毂部分是与水泵轴配合的核心区域，设计有三个均匀分布的安装孔，孔位的位置度公差控制在较高精度等级，保证安装后滑轮的径向跳动量在允许范围内，避免高速旋转时出现偏摆振动，进而损坏水泵轴封或导致皮带过早疲劳失效。轮毂中心的通孔与水泵轴采用间隙配合，装配时通过轴端的紧固螺栓将滑轮轴向压紧，配合端面的摩擦力传递扭矩，三个安装孔同时起到定位和防转的作用，避免大扭矩输出时滑轮与轴之间出现相对转动。

　　从安装边界来看，该滑轮的轴向厚度经过严格控制，安装后与周边的发电机支架、正时罩盖、风扇护圈等部件留有足够的安全间隙，不会在发动机运转产生振动时发生运动干涉。轮体的外径尺寸匹配整个前端轮系的传动比设计，保证水泵的转速处于合理区间：既不会因转速过低导致冷却液流量不足，冷却效率达不到设计要求；也不会因转速过高导致水泵叶轮气蚀、轴承受力过载，缩短水泵的整体使用寿命。轮体的背面设计有定位止口，与水泵轴端的定位台阶配合，保证装配时的同轴度，降低动平衡的校正难度，出厂前整个轮体经过动平衡检测，剩余不平衡量控制在标准范围内，减少高转速下的振动噪声，提升前端轮系的运转平顺性。

　　在材质选择上，这类车用水泵滑轮多采用铸铁材料一体铸造成型，经过车削加工完成各尺寸面的成型，材料的刚性和强度足以承受皮带传动带来的径向张紧力，长期使用不会出现轮缘变形的问题。轮体的非配合面保留了铸造后的基础处理，配合面经过精加工保证尺寸精度，整体结构没有多余的冗余设计，在满足强度和传动要求的前提下尽可能控制自身重量，降低旋转时的转动惯量，减少发动机启动和转速变化时的冲击负荷。在售后维修场景中，该滑轮属于冷却系统的易损关联部件，当出现轮槽磨损超标、安装孔变形、轮体偏摆等问题时，需要及时更换，否则会导致皮带断裂、水泵停转，进而引发发动机过热拉缸的严重故障，建模时还原的各安装孔位、轮槽尺寸、轴向定位尺寸，都可以直接作为维修替换件测绘、改装件设计的参考依据，也能为同类型小排量乘用车发动机前端轮系的带轮设计提供结构参考。
