3D打印机用5转8毫米绕线式挠性联轴器

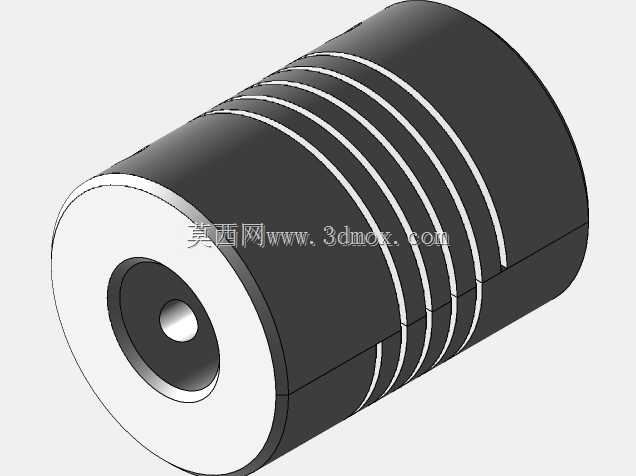

　　做桌面级FDM3D打印机结构调试的工程师都清楚，挤出机送料段、Z轴升降丝杠与步进电机的轴间连接，最忌刚性硬连——设备本身的型材框架加工公差、装配时的轴系同轴度偏差，还有打印过程中框架受温产生的微变形，都会让硬连接的轴系承受额外径向载荷，轻则出现送料顿挫、层纹错位，重则直接憋步进电机丢步，甚至掰断挤出机的进料喉管。这款挠性耦合器就是针对这类小扭矩精密传动场景设计的轴连接件，两端内孔分别适配5毫米和8毫米直径的轴端，刚好覆盖桌面3D打印机里最常见的42步进电机输出轴尺寸，以及T8丝杠、挤出机送料辊的轴径规格，不用额外做轴套变径就能直接装配。

　　从结构设计上看，它没有采用常见的梅花垫、十字滑块这类分体式挠性结构，而是在一体化的圆柱基体上加工出多道平行的环形切槽，靠槽间剩余的薄壁材料自身的弹性形变来补偿轴系偏差。这种一体化绕线式（也叫切槽式）的结构优势很明显：没有分体零件的装配间隙，传动回差几乎可以忽略，正反转切换时不会因为间隙产生空程，这对3D打印机的挤出量控制、Z轴层高精度控制来说至关重要——比如做近程挤出时，挤出电机的正反转回差会直接导致回抽长度不准，要么拉丝要么堵头，这种无间隙的挠性结构刚好能解决这个问题。

　　实际选型装配时要注意它的安装边界：整体为圆柱外形，最大外径要匹配安装位的避让空间，两端的内孔深度要对应轴端的插入长度，装配时不要把紧定螺钉顶在轴的光面无槽位置，避免长期运行后轴与联轴器打滑。它的扭矩传递能力完全适配3D打印机这类小扭矩场景，不管是Z轴升降的低速重载，还是挤出机的高速小扭矩传动，都能稳定传递动力，同时它的弹性补偿量可以覆盖0.2毫米以内的径向偏差、1度以内的角向偏差，刚好抵消桌面级设备装配和加工时产生的常规公差，不用刻意把轴系对中到极高精度就能平稳运行，能大幅降低装配调试的难度。

　　和其他类型的小尺寸联轴器比，这种切槽式结构还有个优势是没有易损件，梅花联轴器的弹性垫长期受挤压会老化变形，十字滑块的摩擦面会磨损产生间隙，而这种一体化切槽的结构只要不超过弹性形变极限，几乎不会有磨损问题，长期运行的精度保持性更好，适合3D打印机这种需要长期稳定维持打印精度的设备。另外它的对称结构设计也让动平衡表现更好，哪怕是在挤出机最高上千转的送料转速下，也不会产生额外的振动，避免振动传递到打印头造成模型表面出现振纹。

　　在实际应用场景里，除了3D打印机的轴系连接，这类小尺寸挠性联轴器也能用在小型雕刻机的主轴传动、桌面级自动化设备的小扭矩传动位，但核心适配场景还是对回差、传动精度要求高，同时存在轴系对中偏差的小扭矩精密传动场景。设计建模的时候，要重点控制环形切槽的宽度、槽深以及剩余壁厚的尺寸：槽宽太大会降低整体扭转刚度，传动时会产生角向滞后；槽深太浅、壁厚太厚则会让挠性不足，没法有效补偿偏差；壁厚太薄又会导致扭矩承载能力不足，容易在过载时断裂。建模时还要注意两端内孔的公差，要和适配的轴径做间隙配合，保证装配时能顺利插入，同时紧定螺钉的孔位要正对轴的平面，避免顶紧时轴被顶偏。
