TV6V2勒奇款3D打印机加热块结构

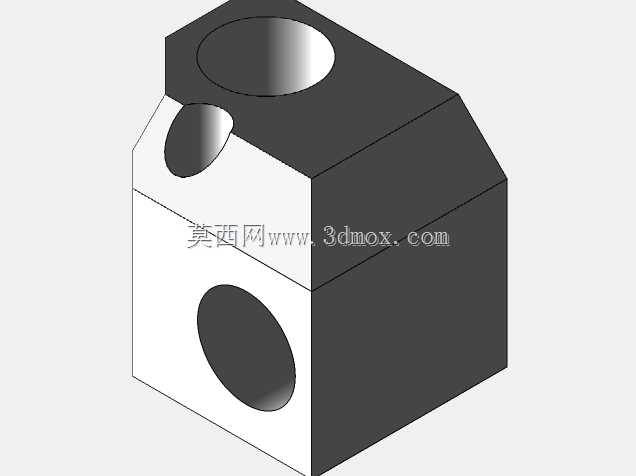

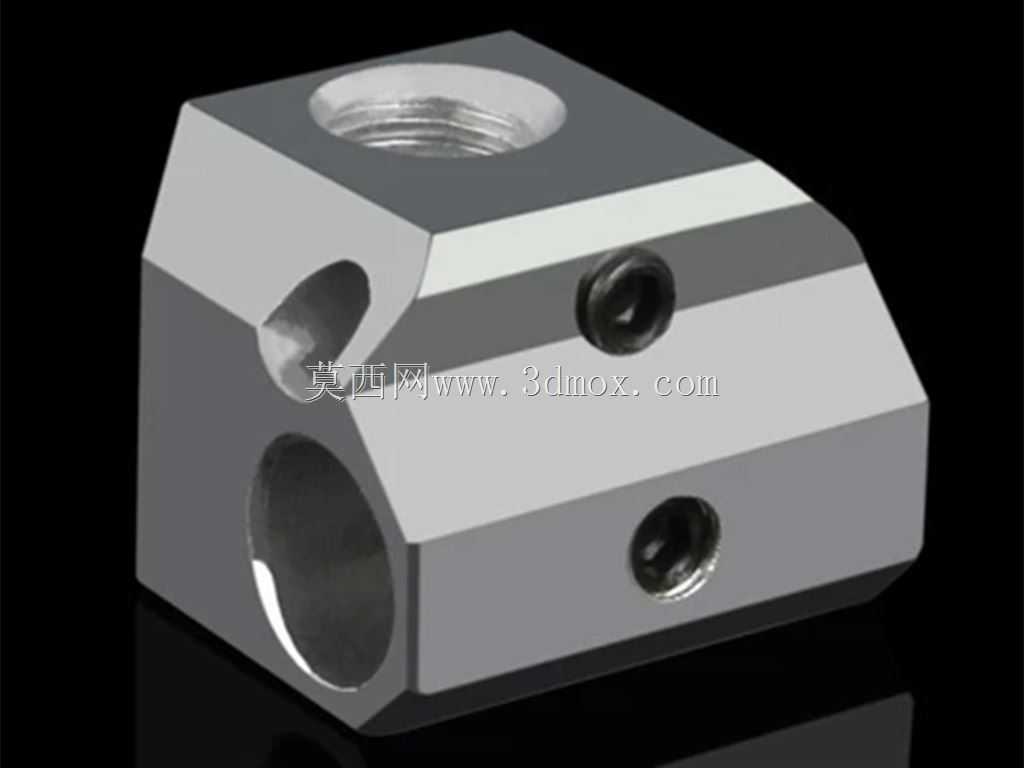

　　在桌面级FDM熔融沉积成型3D打印机的热端系统里，加热块是承担热流传递、耗材熔融、多部件集成安装的核心结构件，这款适配乐积TV6V2架构的加热块，是针对近程挤出、多耗材适配场景做的优化结构，日常打印PLA、PETG、ABS、TPU等不同熔融温度的耗材时，都能依靠自身的热容量设计保证熔融段温度稳定，避免出现温度波动导致的耗材挤出粗细不均、层间粘接不良、堵头等常见打印故障。从实际装机的安装边界来看，这款加热块的整体外形做了切边处理，并非规则方块结构，相邻面的斜切设计既可以缩减整体占用的安装空间，给喉管、加热棒、热敏电阻、喷嘴的安装预留足够操作空间，也能减少不必要的热辐射面积，降低热端对周边挤出机结构、散热风道的热影响，

　　避免挤出机近端耗材提前软化造成的送料阻力增大问题。结构设计上，加热块中心贯穿的螺纹孔用于安装黄铜喷嘴，上方同轴的孔位用于安装喉管，喉管与喷嘴的对接端面在加热块内部完成贴合，保证耗材输送通道的同轴度，避免出现耗材卡滞在对接缝隙的问题；侧面垂直于喉管轴线的两个不同孔径的孔位，分别用于插入加热棒和热敏电阻，孔位的加工公差控制在合理范围，既可以保证加热棒、热敏电阻插入后与孔壁充分接触，减少热阻提升温度检测与热传递效率，也不会因为过盈量过大导致装配时加热块开裂或者加热棒外皮破损。另外两个侧面的螺纹孔用于安装顶丝，分别对插入的喉管、加热棒、热敏电阻做径向锁紧，避免设备运行过程中因为持续振动、热胀冷缩导致部件移位，出现温度检测失准、

　　喷嘴位置偏移的问题。顶部的内螺纹孔用于适配对应的散热结构或者固定件，保证热端整体装配后的结构刚性，满足高速打印时的结构稳定性要求，不会因为打印头快速往复移动出现结构晃动，影响打印件的尺寸精度。从实际使用场景来看，这款加热块的热容量设计适配40W以内的加热棒，升温速度可以满足日常打印的效率要求，从室温升到200摄氏度的时间控制在合理区间，同时足够的热质量可以保证连续大流量挤出耗材时，加热块的温度波动控制在±1摄氏度以内，即便是打印大填充率的模型、长时间高速挤出耗材，也不会因为热量补充不及时出现耗材熔融不充分的问题。结构上的多面安装位设计，也方便用户根据自身的装机需求调整加热棒、热敏电阻的出线方向，适配不同的挤出机安装布局，

　　不管是近程挤出的直连结构，还是远程送料的鲍登结构，都能通过调整部件安装方向完成适配，不需要额外做结构改装。外形的切边设计也给喷嘴的拆装预留了扳手操作空间，日常维护更换喷嘴时，不需要完全拆卸整个热端结构，用开口扳手就能卡住加热块的切边平面完成喷嘴的拧紧或者拆卸，避免拆装过程中加热块跟转导致喉管变形、线路扭断的问题。在热传导设计上，这款加热块通常采用导热性能优异的金属材料加工，保证加热棒产生的热量可以快速均匀传递到整个块体，让喷嘴的整个熔融段温度保持一致，避免出现局部温度差导致的耗材熔融不均，减少打印过程中拉丝、溢料的概率。同时各个安装孔的位置精度经过校准，喉管、喷嘴、加热棒、热敏电阻的安装孔轴线垂直度、位置度都满足装配要求，不会出现孔位歪斜导致的装配应力，避免长期高温工作下因为应力集中出现加热块开裂的问题。对于三维建模从业者来说，这款加热块的模型可以直接用于3D打印机热端的整机装配设计，核对各个安装接口的尺寸匹配度，提前模拟装配过程中的干涉问题，减少实物装机时的改装工作量；对于设备选型的用户来说，这款结构的加热块适配性强，维护便捷，温度稳定性好，能够满足日常桌面级3D打印的绝大多数使用场景，不管是做普通的创客模型制作，还是小批量的功能件打印，都能提供稳定的耗材熔融支撑。
