3D打印机MKS Mini12864控制面板结构设计

　　该控制面板主要面向桌面级FDM熔融沉积3D打印设备的人机交互端，用于安装在设备框架前侧或电控箱外侧，承担状态显示、参数查看、菜单选择、调平操作、打印任务确认等功能。面板以MKS Mini 12864显示控制模块为核心，整体采用矩形金属安装板承载显示屏、旋转编码器、复位按键和外接接口，结构形式紧凑，适合在有限的设备立面空间内布置。

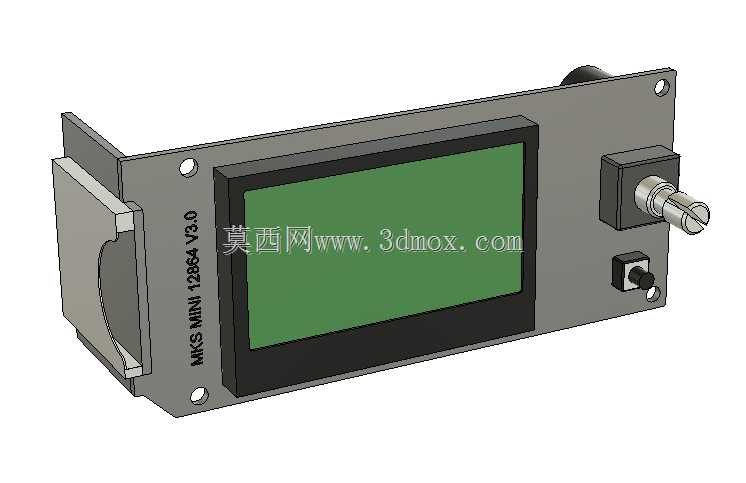

　　从实际使用场景看，3D打印机在运行过程中需要频繁观察喷头温度、热床温度、坐标位置、打印进度、风扇状态和运动参数。若完全依赖上位机或网页端，设备脱机运行时调试便利性会明显下降。该面板将12864点阵液晶屏置于视觉中心，屏幕区域采用黑色边框包覆，绿色显示面与金属底板形成清晰分区，操作者站立在设备前方即可读取信息。右侧设置带滚花旋钮的旋转编码器，用于菜单滚动、数值增减和确认输入；旁边布置小型按键，可承担复位或辅助确认功能。这样的布局符合右手操作习惯，视线在屏幕与旋钮之间移动距离短，调机时不需要反复使用鼠标或键盘。

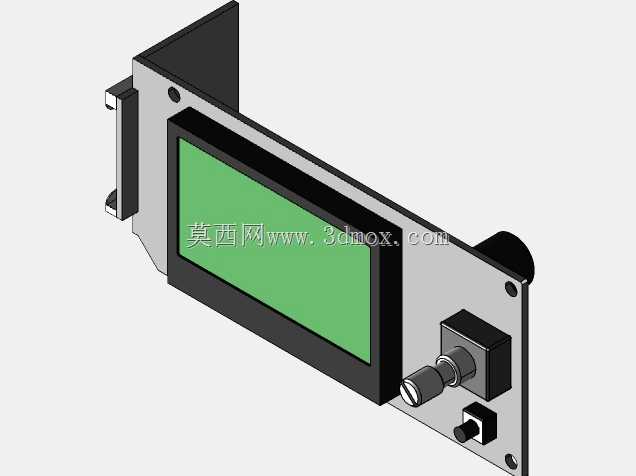

　　结构设计上，安装板承担了模块固定、外观防护和定位基准三重作用。板件四角设置安装孔，可通过螺钉固定到3D打印机铝型材框架、钣金电控箱或自制外壳上。显示屏区域开孔边界需要与液晶模块外框、固定压边和背部电路板保持避让关系，避免装配时挤压屏幕排线。旋钮轴从面板右侧伸出，轴端与编码器本体之间需保留足够的支撑和旋转空间，滚花手柄直径不能与面板边缘、屏幕边框或按键发生干涉。侧边可见的连接接口用于屏幕或控制信号排线引出，建模时需要重点核对接口朝向、插拔高度以及线束弯曲半径，防止设备内部走线被门板或框架压住。

　　外形尺寸方面，该面板属于薄型立面安装组件，主体由平板安装板、屏幕凸台、旋钮组件和侧边接口构成。安装板厚度方向占用较小，但屏幕背部的电路板、排针和排线会向设备内部延伸，因此在整机布置时不能只按前面板厚度预留空间。面板宽度需覆盖显示屏和编码器两个主要操作区，高度则以屏幕可视区为中心，并在上下保留螺钉固定边。安装孔间距应结合常见2020、2040铝型材框架或电控箱开孔尺寸校核，确保孔位不会落在型材槽道外侧或钣金折弯边上。对于需要嵌入外壳的设备，前面板可视轮廓、背部模块最大轮廓和安装孔定位尺寸应分别出图，避免只按外观面加工导致内部干涉。

　　设计思路上，该组件没有追求复杂曲面，而是强调可制造性和维护性。金属平板可通过激光切割、钣金冲孔或数控铣削完成，屏幕固定区可采用螺钉压接、支架限位或前面板开窗方式装配。旋钮外露长度需要兼顾操作手感与运输防护，过长容易在设备搬运时受碰撞，过短则不利于戴手套操作。按键位置靠近旋钮但保持独立边界，可减少误触。屏幕周边黑色边框既起到视觉集中作用，也能遮盖液晶屏与安装孔之间的装配间隙。

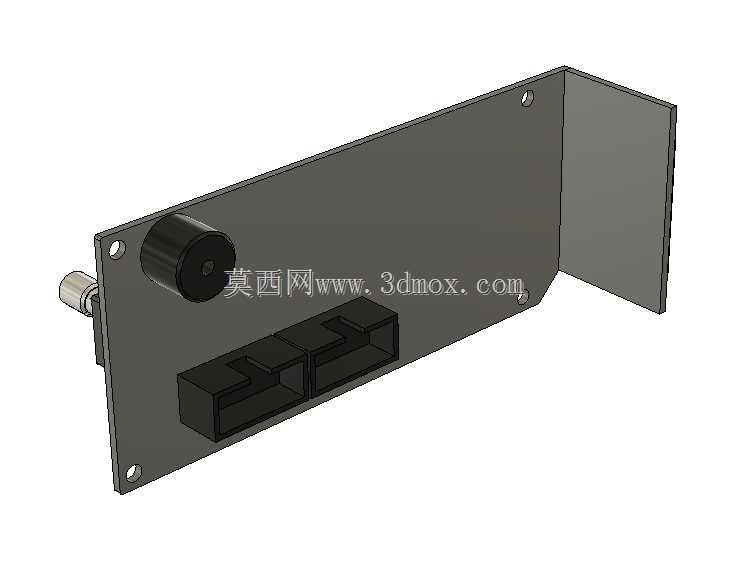

　　在三维建模过程中，应将面板拆分为安装板、液晶屏模组、边框、编码器、旋钮、按键、接口和紧固件等独立零件，便于检查装配层级。尤其需要处理旋转编码器的轴向位置：旋钮端面应高于面板表面，轴套与开孔之间保留合理间隙；编码器背部引脚与主板连接区域要留出焊接和插拔空间。屏幕排线通常从背部侧向引出，走线方向应朝向主控板一侧，并在模型中保留线束弯折空间，避免实际装配时排线被拉紧。

　　对于设备选型而言，这类面板适合开源3D打印机、小型实验平台、教学设备以及需要本地人机界面的运动控制装置。结构工程师在套用该模型时，应结合整机框架深度、前门开启方式、主板安装位置和线束走向复核尺寸。若设备外壳采用钣金折弯，需要确认面板外露边与折弯边之间的距离；若安装在铝型材框架上，则可利用型材槽螺母调整固定位置。面板维护时，屏幕、旋钮和按键均属于易操作或易损耗部位，背部接插件应保留可插拔空间，前面板固定螺钉应便于工具接近。

　　整体来看，该模型的价值不在于复杂外观，而在于把显示、输入、安装和走线这些工程要素集中在一个可直接落地的面板组件中。建模时通过真实表达屏幕厚度、旋钮突出量、按键高度、安装孔位置和背部接口边界，可以为3D打印机整机外观设计、电控箱加工以及人机操作布局提供直接参考。
