儿童童车传动六角孔从动塑料齿轮

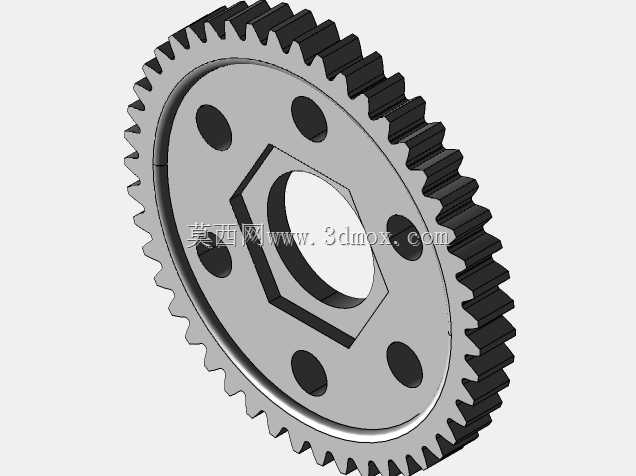

　　这款齿轮件取自儿童乘用童车的轮边传动链路，属于低速轻载塑胶传动系统里的核心从动零件，在整台童车的动力传递路径中承担减速增扭、匹配驱动轮轴转速的作用。日常童车运行时，驱动电机输出的高转速小扭矩动力先经过前级小齿轮啮合，传递到这只大直径从动齿轮上，通过两轮齿数差完成一级减速，把电机端的高转速降到车轮适配的低转速区间，同时放大输出扭矩，让低龄儿童乘坐的童车起步平缓、爬坡有劲，不会出现转速过快带来的安全隐患。

　　从结构设计细节来看，齿轮整体采用盘式辐板布局，外缘整圈加工出标准渐开线直齿，直齿构型对于童车这类低速、传动精度要求不极端、装配公差余量较大的场景十分适配，直齿加工注塑成型难度低，啮合过程中没有轴向分力，对支撑轴承的轴向负载要求极低，能大幅降低童车传动箱的零件成本与装配难度。齿轮中心没有采用常规圆孔加键槽的连接形式，而是直接设计出正六边形贯通轴孔，这种孔型可以直接和童车驱动轮的六角输出轴配合，无需额外加装平键、销钉或者紧定螺钉，装配时直接将齿轮压入六角轴段即可完成周向防转，六角形的六个配合面可以均匀传递扭矩，不会出现单键槽应力集中、长期使用后键槽滚圆打滑的问题，非常适合塑胶件的受力特性，拆装维护也十分简便，工厂批量装配时可以省去键连接的多道工序，提升产线装配效率。

　　在辐板区域，设计人员围绕中心六角孔均匀布置了六个圆形贯通减重孔，这些孔位并非随意开设：首先六孔沿圆周等距分布，完全遵循齿轮的旋转对称特性，齿轮高速转动时不会产生额外的不平衡离心力，运行平稳无振动；其次开孔可以大幅减少塑胶原料的用量，降低零件注塑后的冷却收缩变形量，厚壁辐板如果不开孔，塑胶冷却过程中很容易出现表面缩痕、内部气孔，开孔后辐板各部位壁厚均匀，注塑充模和冷却收缩的一致性大幅提升，成品良率更高；同时这些贯通孔也可以作为传动箱内部的过流通道，齿轮运转时搅动箱体内的润滑脂，多余的润滑脂可以通过孔位在腔体内循环，让啮合齿面始终保持均匀的润滑状态，降低齿面磨损。

　　设计这类童车齿轮时，首先要明确安装边界：齿轮的齿顶圆直径需要和传动箱内腔的避让间隙匹配，齿顶和箱体内壁之间要预留1到1.5毫米的安全间隙，避免齿轮运转受热膨胀后刮蹭箱壁；齿轮的轴向厚度要和箱体内两侧卡槽的间距适配，两侧加装薄型耐磨垫片后，齿轮的轴向窜动量要控制在0.3毫米以内，既不能卡滞转不动，也不能窜动过大导致啮合齿面错位、出现打齿异响。中心六角孔的尺寸公差需要严格把控，孔的对边距离要和配套六角轴的尺寸形成小间隙配合，压装后不能出现相对转动，同时也要避免过盈量过大导致塑胶齿轮装配时出现撑裂风险。

　　齿形参数的选型上，童车齿轮普遍采用模数0.8到1.2的渐开线直齿，压力角选用通用的20度，啮合侧隙预留0.1到0.2毫米，补偿塑胶件注塑后的尺寸偏差以及低温环境下的收缩量，避免低温时齿轮卡滞。材料选用常用的耐磨POM或者尼龙塑胶，这类材料自润滑性能好，摩擦系数低，运转噪音小，即使童车传动箱不填充润滑脂，长期啮合也不会出现剧烈磨损，同时塑胶件的重量轻，儿童童车整体配重更低，搬运移动更方便，碰撞时塑胶齿轮也不会像金属齿轮那样产生崩齿、卡死的问题，使用安全性更高。

　　实际工况里，这只齿轮的工作转速通常在每分钟几十转到一百转区间，传递的扭矩不超过5牛米，负载特性平稳，偶尔出现儿童超载、车轮堵转的情况，塑胶齿轮的齿面可以产生微量弹性变形，缓冲冲击载荷，不会像硬脆金属齿轮那样瞬间断齿，容错率更强。设计建模过程中，齿根位置要做圆角过渡，避免应力集中，辐板和轮缘、中心轮毂的交接位置也要设计加强圆角，提升零件整体的结构强度，保证童车长期使用下传动链路稳定可靠。
