带中心螺纹凸台的薄型法兰端盖结构

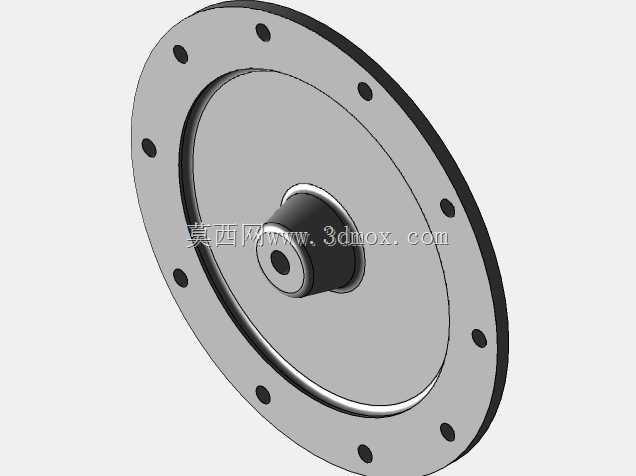

　　这类盘形端盖常见于箱体、泵体、减速器壳体、小型压力容器以及管路末端的检修口位置，主要承担封闭开口、限定内部零件轴向位置、遮挡润滑腔以及提供外部连接接口的作用。从结构形式看，零件主体为薄壁圆盘，外缘沿圆周均布多个安装孔，中心区域设置带内螺纹的凸起轴套，既可以作为盖板使用，也能够通过中心螺纹接入调节螺钉、油塞、传感器接头或小型管路连接件。

　　现场使用时，法兰外缘的通孔用于穿过螺栓，将盖板压紧在配合箱体的结合面上。结合面通常需要配合纸垫、O形圈或密封胶实现防漏，尤其在齿轮箱、液压油箱和润滑腔中，端盖不仅要挡住内部润滑油，还要避免外部粉尘、切削液进入。中心M8螺纹孔的设计使该件不再是单纯盲板：在一些机构中，它可以安装限位螺钉来调整轴承间隙；在检测工况下，可转接温度、压力或油位元件；在维护场景中，也可作为放油、排气或注油接口。

　　从剖面关系看，圆盘外缘较薄，向中心逐渐过渡为加高的锥形轮毂，这种布置兼顾了刚性与重量控制。若整块板都按中心凸台厚度制作，材料消耗和成型难度都会明显增加；若完全采用等厚薄板，则中心螺纹啮合长度不足，拧紧接头时容易变形。采用外缘薄、中心厚的过渡结构后，螺栓压紧力主要由外圈环形区域承担，中心螺纹区域则获得足够的壁厚和啮合深度，受力路径比较清晰。

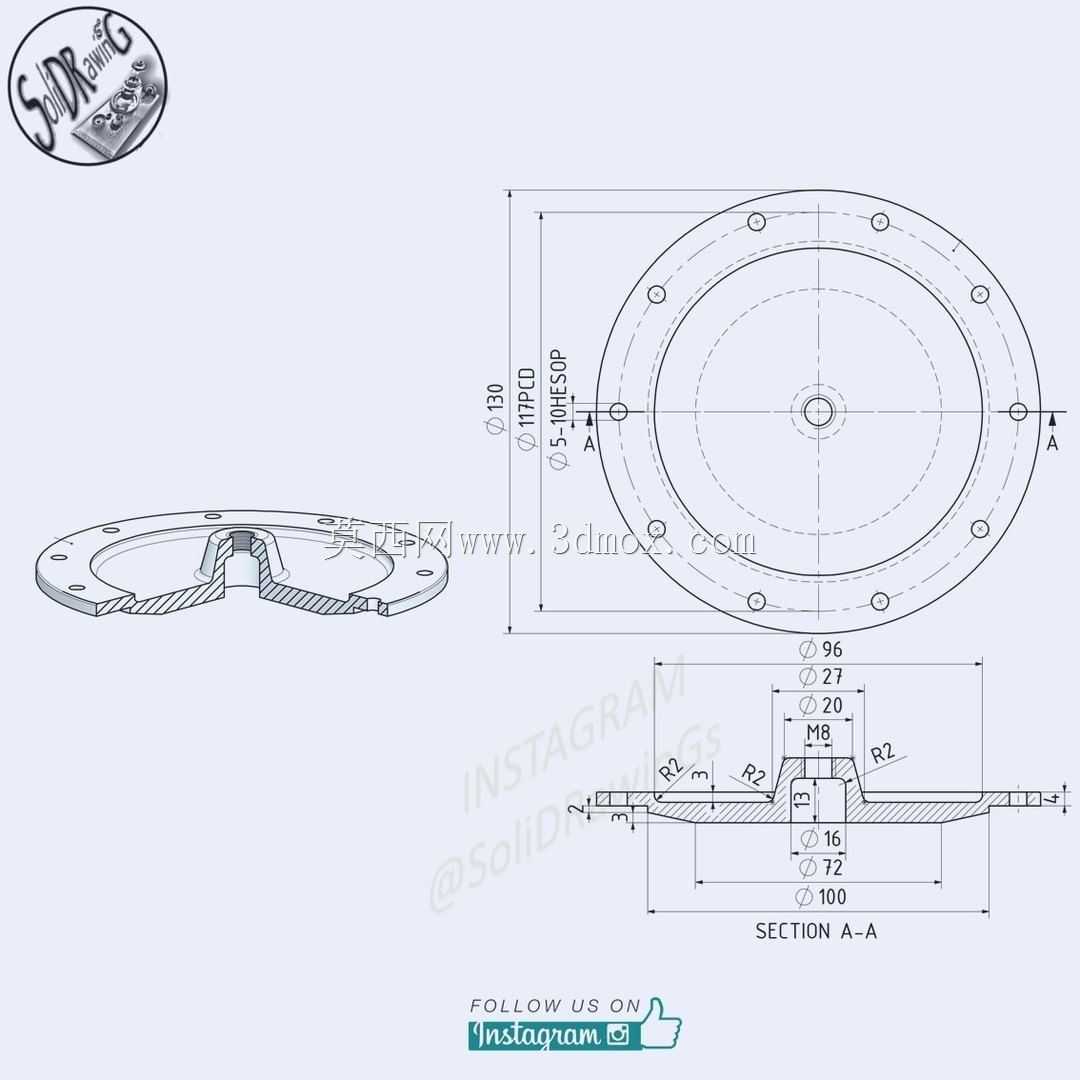

　　图纸给出的外径边界为130，外圈螺栓孔分布在约111的圆周上，孔位数量按均布方式排列，安装时需要与配对法兰或箱体孔系一致。盘体最大外轮廓尺寸约100，中心螺纹规格为M8，螺纹下方及周边标注有16、20、27、72、96等直径或位置尺寸，剖面中多处R2、R3圆角用于降低应力集中。薄翼缘端部厚度较小，适合压靠密封面；中心凸台向上隆起，可为螺纹加工提供足够牙数，也能增强孔口抗挤压能力。

　　建模时应先确定回转体基本轮廓，利用旋转特征生成圆盘、锥形过渡段和中心毂体，再按圆周阵列创建安装孔。中心螺纹不必在所有方案中绘制真实牙型，用于装配干涉检查时可采用装饰螺纹或简化圆柱表达；若用于加工演示、3D打印或数控编程，则可根据标准牙型完善细节。需要注意的是，外缘孔与中心螺纹孔之间存在较大跨度，盘面上不应随意增加削弱截面的缺口；锥形过渡区与平板交接处应保留圆角，避免热处理、铸造或注塑时在转角产生裂纹。

　　该零件的配合边界主要有三处：第一是外圈端面与箱体结合面的贴合，平面度直接影响密封效果；第二是螺栓孔与紧固件之间的间隙，孔位角度误差会造成装配错位；第三是中心螺纹与外接元件的配合，螺纹轴线应尽量垂直于盖板安装面，否则接头拧紧后会产生偏载。若端盖用于轴承限位，还需核对中心凸台高度与轴承外圈、挡圈或调整垫片之间的轴向间隙，不能让盖板在压紧后直接顶死旋转件。

　　工艺选择上，这类件可根据批量和载荷采用钢板车削、铸铝或铸铁成型、工程塑料注塑等方式。钢制件强度高，适合重载箱体和密封要求较高的部位；铝制件重量轻、切削性能好，常用于轻型设备；塑料件则适合低载荷、耐腐蚀或外观要求较高的场合。无论采用哪种工艺，薄法兰区域在夹紧时都容易翘曲，因此加工中应控制装夹力，优先保证密封面平整；中心螺纹孔则需控制攻丝深度与凸台有效厚度，避免螺纹贯通后影响封堵能力。

　　在三维设计阶段，还应把端盖放入完整装配中检查运动包络。虽然端盖本身属于静止件，但中心接入的螺钉、接头或传感器可能向外伸出，需要预留扳手空间和拆装距离；外圈螺栓也应留有套筒操作位置。若设备外壳邻近其他管线或机架，盘体130的外圆以及中心凸台高度都属于必须校核的安装边界。通过这些结构处理，该端盖能够在轻量化的同时满足密封、连接、调节和维护等多种功能要求。
