双槽三角带轮传动结构三维设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:635280
  • 双槽三角带轮传动结构三维设计

  在小型动力传递场景里,三角带轮是把电机扭矩柔性输出到工作端的常用零件,这版双槽V型带轮的结构,适配两根并列三角带同步传动,常见于小型木工设备、台式加工机具、农用小型动力机组以及教学实训传动台架上,靠带轮轮槽和三角带侧面的楔紧摩擦力传递动力,相比平带传动能提供更大的摩擦包角,过载时皮带还能打滑卸荷,避免硬连接打坏输入端电机或者后端执行构件。

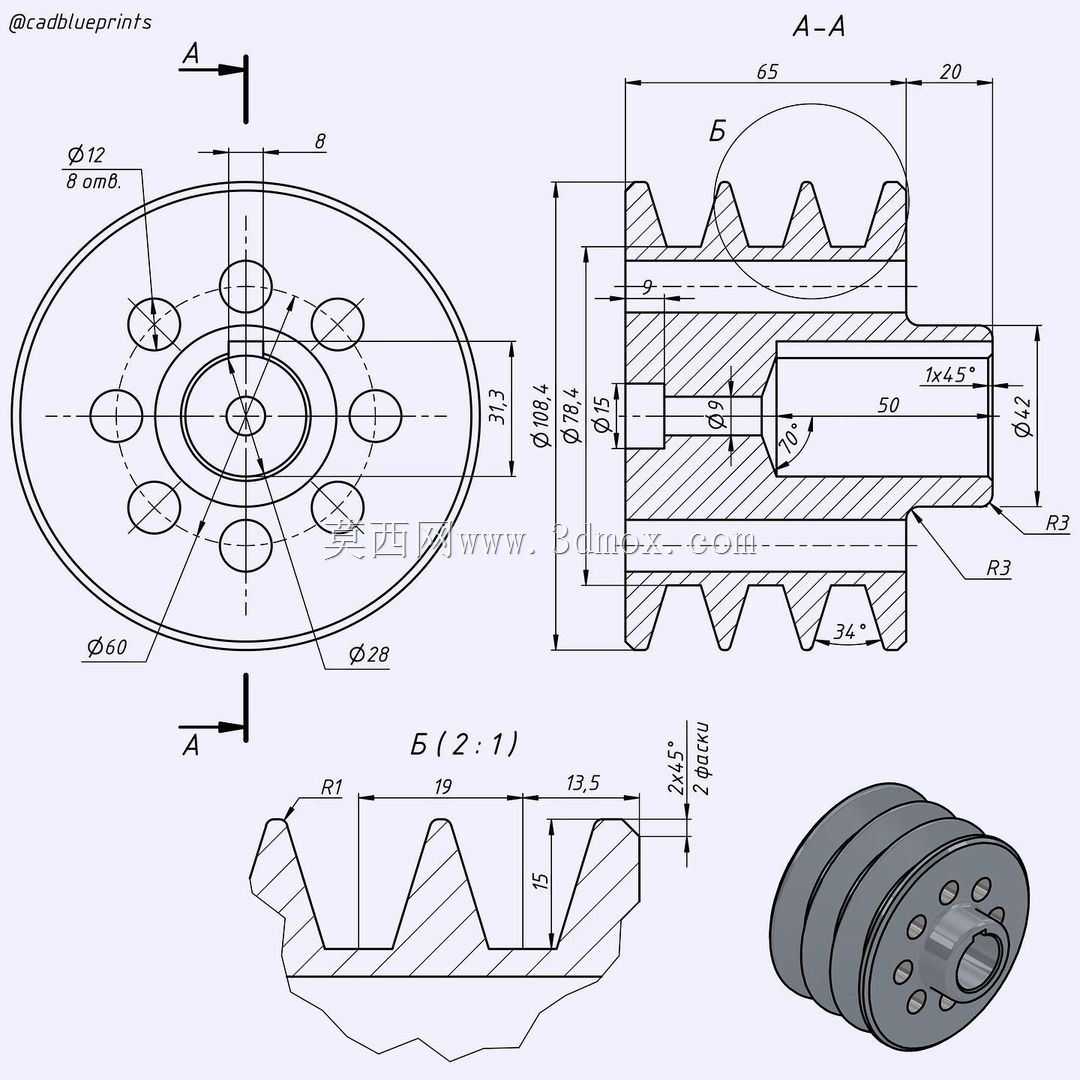

  从安装边界先梳理尺寸,这个带轮轴向总长度为65mm,轮体最外侧的法兰挡边外径做到108.4mm,轮缘部分的外圆基准直径为78.4mm,中心安装轴孔直径15mm,轴孔旁开有标准平键槽,用来和动力轴做周向固定,防止带轮受载后和转轴发生相对滑转。轴向布局上,轮体一侧的轮毂段向外延伸20mm,这段加长轮毂可以给轴端锁紧螺母、止动垫圈留出安装空间,轮毂内孔末端加工有1×45度的导入倒角,装配时转轴能顺着倒角顺利穿入孔位,不会刮伤轴面和孔口的加工面。

  轮槽部分是这个零件的功能核心,两道V型槽的槽型夹角取34度,和常规国标三角带的楔角匹配,皮带嵌入槽内后两侧面完全贴合,不会出现皮带沉底或者架在槽口的异常磨损。局部放大的槽型截面里,槽顶过渡圆角R1,槽的轴向节距19mm,槽底到轮缘外圆的壁厚留足15mm,槽的末端加工有2×45度的工艺倒角,既方便皮带套装时滑入槽位,也去除了机加工后留下的锐边毛刺。

  轮辐部分没有做成实心圆盘,而是在端面上均匀布置了多组减重孔:中心轮毂外圆直径28mm,轮缘内侧分布的安装孔位,其中一组通孔直径12mm,配套的沉孔深度8mm,其余沿圆周均布的圆孔既大幅降低了整个带轮的转动惯量,启停瞬间电机不需要额外带动多余质量加速,也方便车间装配时用撬棍穿过孔位调整带轮轴向位置,做皮带张紧度校准。轮体端面的总厚度方向尺寸31.3mm,减重孔之间保留的辐板厚度足够传递满载扭矩,不会在冲击载荷下出现辐板开裂。

  设计时的受力逻辑也很明确:双槽布置可以把总传递扭矩分摊到两根皮带上,单根皮带的载荷降低一半,运行时皮带的打滑率更小、传动效率更稳定,长期运行后皮带伸长量也更均匀,不需要频繁单独调整张紧。加长轮毂的设计让带轮和转轴的配合接触长度更长,悬臂安装在电机轴端时,轮毂的支撑跨距更大,带轮高速转动时的径向跳动量能控制在更小范围,避免悬臂过长引发的轴端振动。轮缘外侧高出皮带顶面的挡边,能在设备启停、皮带出现小幅窜动时挡住皮带,防止皮带从轮槽侧边脱出掉轮。

  建模过程里先回转生成轮体的基础毛坯轮廓,再切出两道V型轮槽,之后在端面草图上阵列绘制所有减重孔和安装孔,拉伸切除完成孔位加工特征,最后逐一添加工艺倒角、圆角和键槽特征。整个零件的结构完全贴合车削加工工艺:毛坯选用圆棒料,车床一次装夹就能完成外圆、内孔、轮槽、端面的大部分加工,后续只需要铣床插出键槽、钻削端面孔位,工艺路线短,量产加工成本很低。实际选型使用时,只需要匹配对应轴径的电机输出轴,套入平键锁紧轴端紧固件,挂上对应规格的两根三角带调整好中心距张紧,就能稳定完成动力传递,日常维护只需要定期检查皮带磨损和轮槽有没有异物嵌入,不需要复杂的润滑保养。
