带法兰安装座的异形轴端连接传动构件

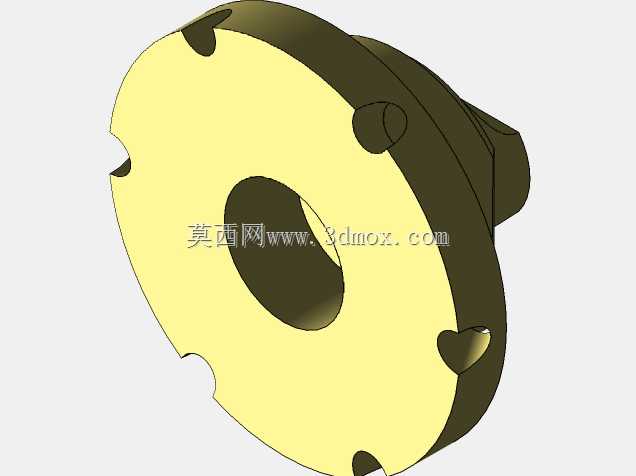

　　该构件属于回转类传动连接支座，整体采用下部法兰盘、中部锥台过渡段、上部异形轴头的三段式同轴布局，底部法兰外缘均匀布置多组安装孔与定位缺口，既可以通过穿装紧固件完成与配套设备基座的刚性固定，也能借助缺口实现周向防转定位，避免设备运行过程中支座受交变扭矩出现周向滑移。从工程落地的装配边界来看，底部法兰的外圆轮廓、安装孔的分布圆直径、各孔的孔径与沉孔深度，直接决定了该构件在设备安装工位上的占用空间，设计阶段需要提前核对对接基座的螺孔位置、端面贴合平面度，保证法兰端面完全贴实，避免局部悬空导致紧固后出现附加弯曲应力。中部过渡段采用外锥面衔接上下两段不同直径的回转体，相比直角台阶结构，锥面过渡可以大幅降低轴肩位置的应力集中系数，

　　在设备承受启停冲击、变向载荷的工况下，减少应力集中引发的疲劳裂纹风险；过渡段内部预留的贯通腔体，既可以供传动轴、穿线管路从中穿过，也能有效降低零件整体自重，对于需要控制运动部件惯量的工位来说，轻量化的支座能够降低驱动端的负载冗余。上部的异形轴头并非标准圆柱结构，其侧壁加工出平行定位平面与径向通孔，配套的传动件、锁紧件可以通过平面配合实现周向止转，径向孔可穿入销钉完成轴向限位，相比普通平键连接，这种一体式成型的定位结构减少了额外键槽的加工工序，装配时不需要额外选配键类配件，中小载荷的传动工位下拆装维护更加便捷。从实际应用场景出发，这类带法兰的连接支座常出现在轻工自动化输送线、小型工装夹具回转台、通讯设备架设调节机构当中：

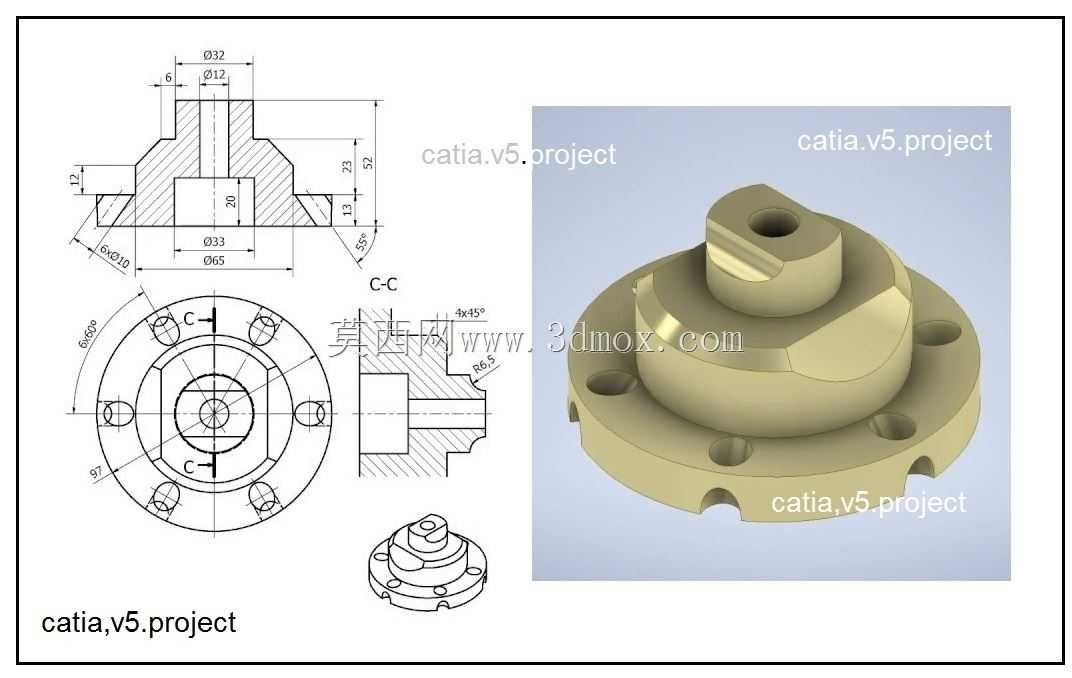

　　在输送线的从动端，它可以作为辊轴的端部支撑座，法兰固定在机架侧板上，轴头位置套装从动辊筒，内部腔体可嵌入轴承位，承载辊筒转动过程中的径向载荷；在工装回转工位，法兰端固定在工作台面，上部轴头可以连接摆臂、定位拨块，配合驱动件完成小角度的工位切换动作；在户外通讯架设机构里，该支座可作为天线杆件的底部连接座，法兰固定在支撑平台上，轴头与杆件对接，径向销钉锁定角度，满足架设后的姿态固定需求。建模过程中需要重点把控几处配合尺寸的公差逻辑：法兰上的安装孔位置度需要控制在合理范围内，若孔位偏差过大，现场装配时会出现紧固件无法穿入的问题；上部轴头的定位平面与轴线的平行度、径向通孔的轴线同轴度，直接决定了外接传动件的装配精度，若平面倾斜，会导致配合件出现偏载，运行过程中产生异常磨损；内部贯通孔的台阶尺寸需要和嵌入的轴承、衬套规格匹配，台阶端面的垂直度会影响轴承内圈的受力状态，长期运行下若轴承偏斜，会出现转动卡滞、温升异常的故障。零件的外形轮廓在建模时优先采用回转特征生成基础胚体，再对上部轴头进行切平面、打孔操作，法兰端的缺口与安装孔采用圆周阵列方式生成，阵列过程中严格保证各孔的角度等分，避免阵列参数偏差导致孔位分布不均；工程图中完整标注了各段外圆直径、轴向高度、锥面角度、孔位尺寸与形位公差要求，加工环节可以依次完成下料、车削回转面、铣削定位平面、钻削各孔的工序，法兰端面需要安排精加工工序保证表面粗糙度，让装配贴合面的接触刚度满足设计要求。

　　针对不同工况的适配调整也有明确的优化方向：如果用于载荷偏大的传动工位，可以适当加大法兰盘的外径、增加安装孔的数量，提升支座的抗倾覆能力；如果用于对重量敏感的移动设备工位，可以在法兰非配合区域开设减重槽，在不降低结构刚性的前提下进一步削减整体重量；若用于有防尘防水要求的户外场景，可在内部腔体的端口位置增设密封槽，搭配密封圈实现腔体内部的防护，避免粉尘、雨水进入内部损伤配套的轴承或传动轴。整个构件的结构没有复杂的异形曲面，所有加工特征都适配常规车、铣、钻设备的加工能力，不需要特殊的五轴加工工序，制造成本可控，同时一体式的结构相比多件拼接的支座，省去了多零件之间的装配误差，整体刚性与定位精度都更有保障，能够长期稳定承担支撑、连接、传动转接的功能。
