重载槽型导向滑轮传动轮结构设计

　　该轮体属于典型的槽型导向传动滑轮，在各类输送设备、牵引机构、张紧装置以及小型移动装备中承担绳索导向、链条承托或者带体传动的功能。实际工程里，这类零件常出现在轻型起重辅助机构、门窗升降导向、农机牵引路径、输送线张紧端以及工装夹具的滑动导向部位，工作时既要承受径向载荷，又要保证外圈槽面对牵引件的稳定约束，避免绳索、皮带或者链条在运行过程中出现跑偏、脱槽和异常磨损。

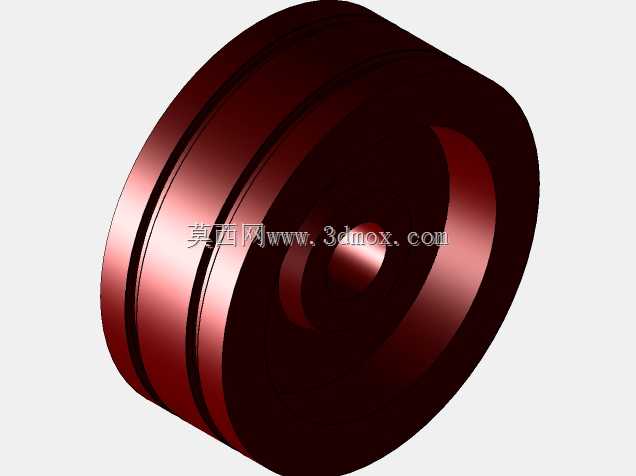

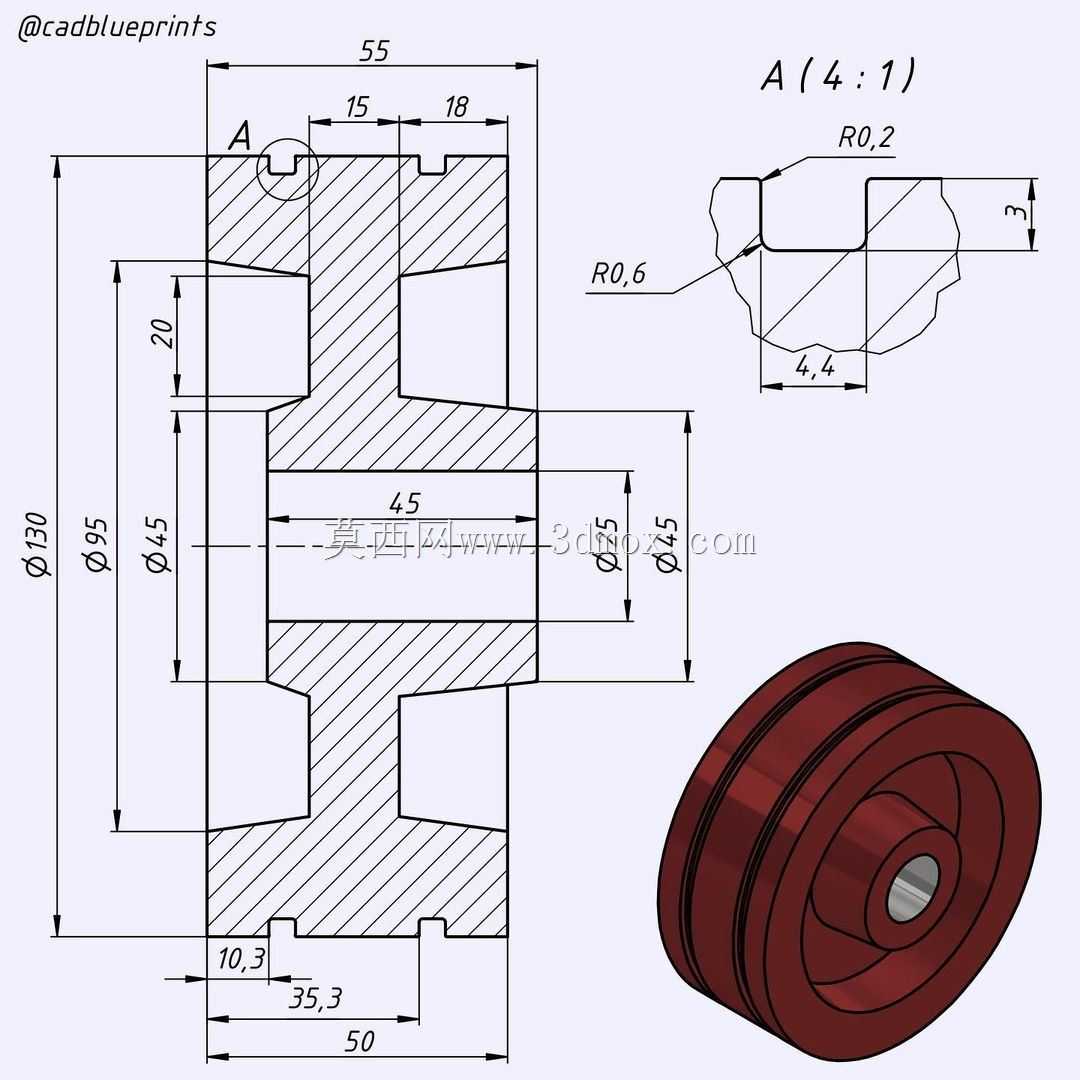

　　从结构外形看，轮体采用双侧凸缘加中间环槽的布局，外圈最大直径为95，整体轴向宽度55。中间环槽用于容纳牵引件，两侧凸缘高出槽底，形成物理限位，在牵引件存在小幅横向摆动时仍能将其约束在槽道内。轮体中心设置贯通安装孔，孔径为45，可直接穿装转轴或者配合轴套、轴承使用。孔壁与外圈之间通过多层辐板和环形加强结构连接，既控制了零件整体重量，又保证轮缘受载时能够把载荷顺畅传递到中心支撑区域。

　　轴向尺寸分配上，轮体一侧端面到相邻台阶的距离为15，另一侧对应槽肩位置尺寸为18，这些边界直接决定轮体装入支架后的轴向占位。中心轮毂区域相对轮缘具有一定伸出量，能够在安装时与支座侧板、挡圈或者轴承端面形成定位关系。图纸中标注的20尺寸反映了轮缘内侧与轮毂之间的轴向空间，该区域在铸造或者机加工成型时形成较明显的空腔，可减少材料堆积，降低轮体转动惯量，同时避免厚壁截面在成型过程中产生缩松或者应力集中。

　　局部细节方面，环槽与凸缘过渡处设置R0.6圆角，槽口边缘采用R0.2小圆角，槽底有效宽度方向标注为4.4，相关截面高度为3。这些细小结构并不是装饰特征，而是直接影响牵引件接触状态的关键部位。圆角过小会在绳索或皮带反复弯折时产生剪切磨损，圆角过大则会降低槽道对牵引件的夹持和导向能力。设计时需要根据实际牵引件直径、材质和允许弯曲半径确定槽型轮廓，使牵引件在槽内既有足够接触面积，又不会被两侧凸缘夹死。

　　轮体内部采用阶梯式腹板结构，腹板之间形成环形空腔。靠近中心孔的位置壁厚相对较大，用于传递轴孔支撑反力；向外缘过渡时，材料逐渐分布到环槽和两侧凸缘上，使高应力区域获得足够截面。图中10.3和35.3等轴向尺寸用于限定腹板、槽底以及端面台阶的相对位置，建模时如果只绘制外轮廓而忽略这些内部阶梯，后续进行重量估算、铸造工艺分析或者装配干涉检查时都会出现偏差。

　　从受力角度分析，滑轮工作时载荷主要沿环槽底部径向传入轮缘，再通过腹板传至轮毂和转轴。双侧凸缘主要承受牵引件跑偏带来的侧向分力，因此凸缘根部与轮缘连接处需要保持连续过渡，不宜出现尖锐棱边。中心孔若与轴直接配合，应关注孔壁耐磨性；若用于较高转速或者长期往复转动场景，更合理的方式是在孔内压入衬套或者安装轴承，使轮体与固定轴之间形成低摩擦回转副。

　　三维建模过程中，可先以回转轴线为基准绘制半剖面轮廓，通过旋转特征生成主体，再依据环槽位置切除中间沟槽，最后对槽口、凸缘根部和孔口位置添加圆角。由于零件基本为轴对称结构，尺寸链应围绕轴线和两个端面建立，外径95、内孔45、总宽55属于核心控制尺寸；槽宽、槽深和凸缘高度则决定牵引件适配范围。完成实体后，还应检查中心孔与支架、轴端挡圈、锁紧螺母等周边零件的装配间隙，尤其要确认轮体两侧端面与支座侧板之间保留适当转动间隙，防止受热膨胀或者加工误差导致摩擦卡滞。

　　该结构兼顾了承载、导向和轻量化需求，适合作为中小型机械装置中的标准导向轮或传动轮使用。在具体选型时，还需结合牵引件类型、工作载荷、转速、环境腐蚀条件以及维护方式，进一步确定材料、表面处理和轴承配合方案。
