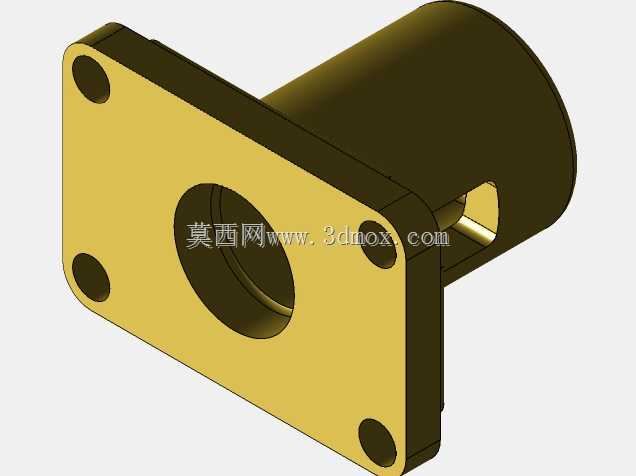

在自动化输送线、小型工装夹具和精密进给机构里,经常需要给往复运动的杆件提供稳定的径向约束,同时又要在侧面留出装配、检测或联动接口。这个带方法兰的筒形支座就是围绕这类需求建立的结构件。前端采用矩形法兰盘,四角布置沉孔,便于从正面直接用螺栓把支座固定在墙板、安装板或设备基座上;后端延伸出圆筒形导向段,内部形成贯通孔,可容纳导杆、销轴、推杆或衬套。与单纯圆法兰相比,矩形法兰在有限板面上更容易控制转角方向,四个安装点分布在角部,拧紧时受力对称,也能减少支座受侧向载荷后绕轴线转动的趋势。
从实际布置看,法兰端面承担主要安装基准面,圆筒外圆与法兰背面之间保留过渡圆角,避免应力集中在根部。圆筒侧壁开设的侧向槽口是该件的关键特征:槽口贯通壁面并与内孔相交,可用于穿入拨叉、锁紧销、传感器触片或润滑管路,也能让内部运动件在特定行程位置与外部机构联动。若用于导杆导向,槽口可作为观察孔,检查衬套磨损、积屑和润滑状态;若用于推杆支撑,槽口可让位给横向卡扣,使推杆在轴向移动时完成间歇锁止。设计时需要重点核对槽口宽度与内孔直径的比例,槽口过宽会明显削弱圆筒截面的抗弯和抗扭刚度,过窄则会限制穿过零件的尺寸并增加装配难度。

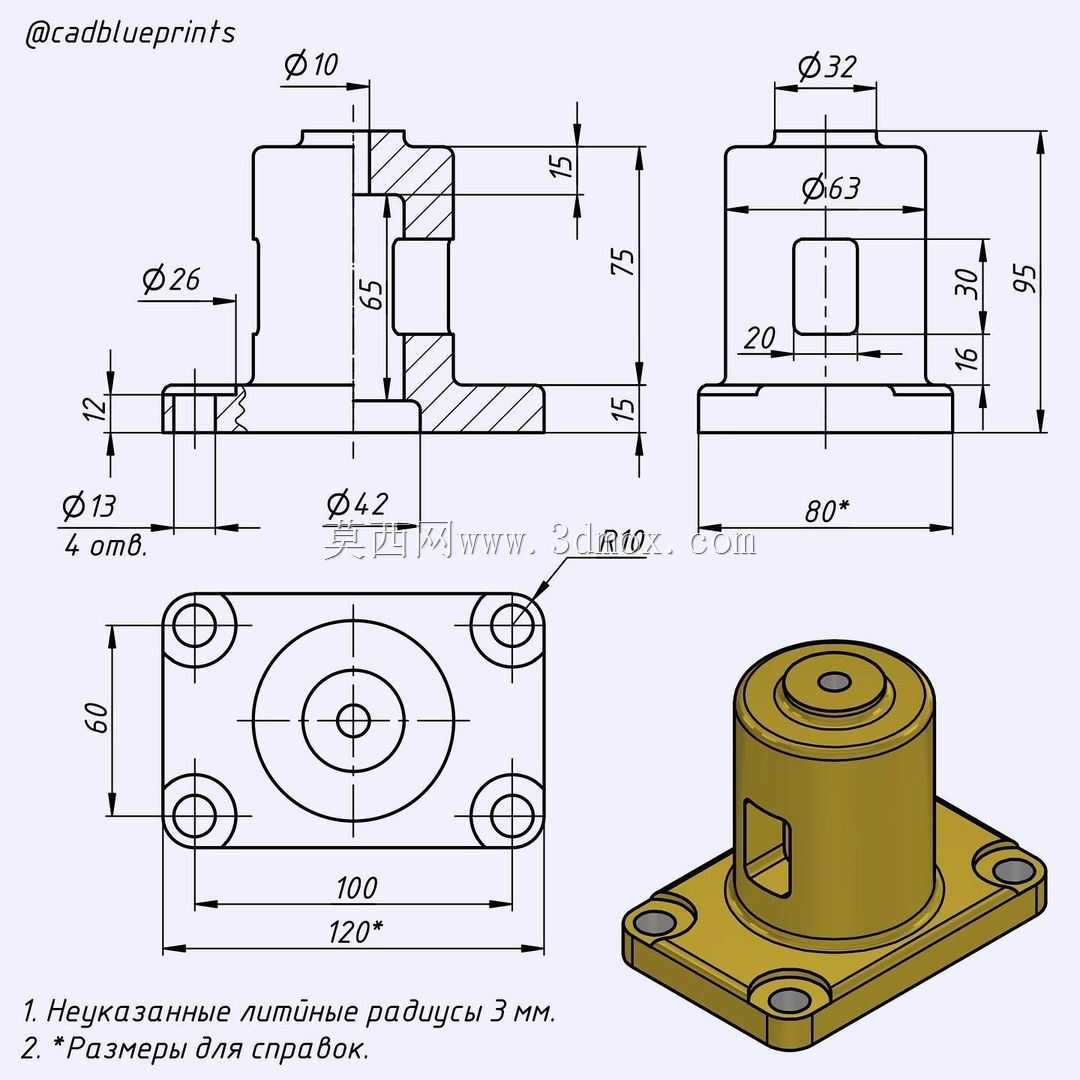

建模过程中,先以法兰安装面为基准建立主体骨架,再分别拉伸矩形板和圆筒,保证内孔轴线与法兰端面垂直。四角沉孔应按照所选螺钉规格确定通孔与沉头直径,孔边到法兰外缘需留出足够壁厚,防止拧紧时边缘鼓起或开裂。中心孔根据配合性质区分尺寸:若直接与光杆配合,可按导向间隙设定孔径并控制表面粗糙度;若内嵌自润滑衬套,则应预留衬套压装余量,并在孔口设置倒角,方便衬套压入和杆件导入。圆筒端部同样建议加工倒角,既去除锐边,也能在杆件插入时起引导作用。
外形尺寸的边界条件主要由安装空间和导向长度决定。法兰长宽要覆盖四个安装孔,并让孔位避开内部圆筒投影区域;圆筒长度则需根据导杆行程、支撑跨距和允许挠度核算。导向段越长,对杆件的支撑越稳定,但摩擦面也会增加,过长时还可能因同轴度误差造成卡滞。对于轻载高频往复场景,可在孔内加入铜套或工程塑料衬套,支座本体则承担外形定位和载荷传递;对于低速重载场景,可适当增加圆筒壁厚,并在槽口两侧保留连续筋带,避免开槽区域成为薄弱断面。
该结构还适合在装配层级中作为接口件使用。法兰背面贴靠安装板时,可通过止口或定位销提高重复定位精度;若设备需要频繁更换导向规格,只需保持法兰孔距不变,更换不同内孔直径的支座即可。侧面槽口的方向应在总装中明确标注,因为它决定了外部拨叉或检测元件的接近方向。三维建模时需把槽口与内孔的相贯线、沉孔深度、法兰厚度和圆筒外径关系完整表达,便于工程图中剖切展示,也方便后续进行干涉检查。运动校核中,应让导杆在全行程内通过支座,并模拟横向零件从槽口进入后的极限位置,确认其与筒壁、法兰和外部机架之间均留有合理间隙。
从工艺角度看,这类件可采用机加工、铸造后精加工或注塑成型,具体取决于批量和载荷。金属切削件适合单件小批,设计时应保证刀具能够到达内孔和槽口;压铸件或注塑件适合批量生产,需要在法兰与圆筒交接处考虑拔模斜度和壁厚均匀性,避免缩痕。无论采用哪种工艺,安装面与内孔轴线的垂直度、两端孔的同轴度以及槽口对称度,都是影响导向寿命的关键尺寸。把这些特征在模型中按基准关系建立清楚,后续出图、加工和装配才不会出现反复修配。
