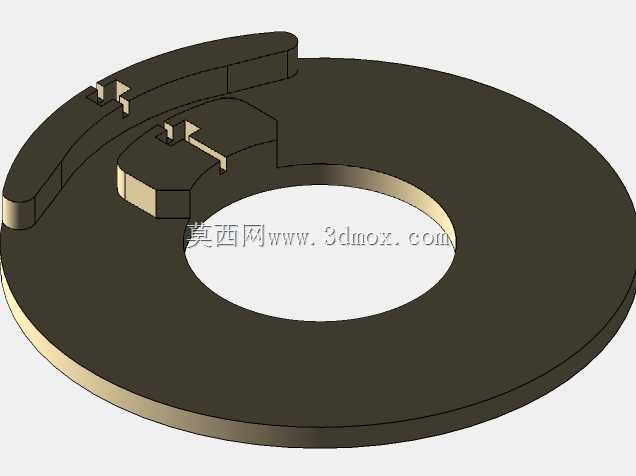

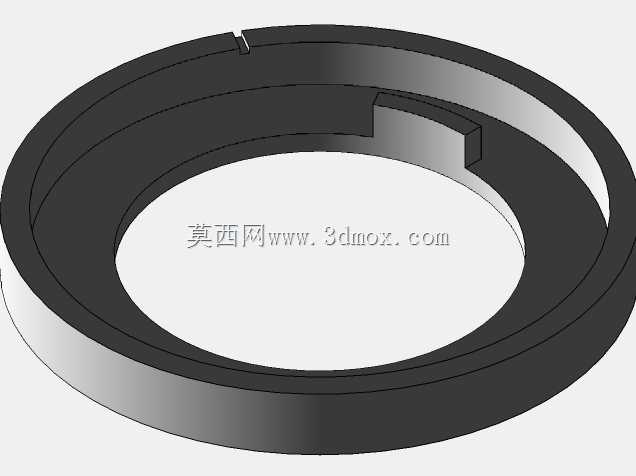

KTM摩托曲轴位置传感器光学适配环

　　在摩托车电喷系统的运维与改装场景中，曲轴位置传感器的信号采集精度直接决定点火正时、喷油时序的控制准确性，原厂配套的传感触发结构往往仅适配出厂状态的电气配置，当用户更换光学式曲轴位置采集模块时，常出现触发轮与传感器光路不匹配、信号触发间隙偏差、安装定位干涉等问题，这款适配环正是针对这类工程痛点开发的配套结构件。从实际装车的功能逻辑来看，该构件安装于曲轴端部的触发轮安装位，替代原厂的磁电式触发凸台结构，为光学传感器提供稳定的遮光、透光线性触发边界，光学传感器通过识别环体上预设的缺口位置，精准捕捉曲轴转角的基准位置与转速脉冲信号，相比传统磁电式触发结构，光学采集的信号边沿更陡峭，转速识别延迟更低，能满足高转工况下的点火提前角精准控制需求，

　　尤其适配改装后的高压缩比发动机对点火时序的精度要求。设计过程中首先要匹配KTM系列单缸发动机曲轴端的安装基准，环体的内孔尺寸严格贴合曲轴轴颈的配合公差，采用过渡配合的公差带设计，避免高速运转时出现环体松旷、相位偏移的问题，环体的轴向厚度控制在原厂触发轮的安装空间边界内，不会与周边的曲轴箱端盖、油封构件产生运动干涉，安装时无需额外改动周边壳体结构，可直接替换原厂触发构件。环体上的触发缺口位置经过相位校准，缺口的轴向宽度、径向深度完全匹配光学传感器的光路照射范围，缺口的边沿做了垂直于环体端面的直边处理，避免光线斜射产生的信号杂波，保证传感器输出的脉冲信号无抖动脉冲，ECU可直接识别无需额外做信号滤波处理。

　　环体的外侧环形面做了同轴度公差约束，整环的径向跳动量控制在0.05mm以内，高速旋转时不会产生额外的动不平衡量，避免给曲轴端部带来额外的振动载荷。需要注意的是，该适配结构仅适配光学式曲轴位置传感器，不可与原厂配套的磁电式换向触发组件兼容使用，安装时需确认传感器的安装支架位置与环体触发面的间隙保持在1-2mm的合理区间，间隙过大会导致光强不足信号丢失，间隙过小则可能在曲轴轴向窜动时出现刮碰传感器的风险。环体的材质选用具备一定刚度的工程塑料或轻质铝合金，在保证结构强度的前提下尽可能降低旋转件的重量，减少曲轴端部的转动惯量增量，避免对曲轴的动平衡特性产生明显影响。从结构细节来看，环体上设置了定位缺口，与曲轴端部的定位销配合，

　　保证安装时的相位角度准确，无需反复调整触发正时，安装到位后即可保证缺口位置对应曲轴的上止点基准相位，大幅降低改装过程中的调试难度。在实际测试场景中，该适配环可在发动机从怠速到万转以上的全转速区间内提供稳定的触发信号，无信号丢齿、相位偏移的问题，可支撑电喷系统完成精准的点火与喷油控制，解决了光学曲轴传感器在KTM系列机型上安装无适配触发件的工程问题，为摩托车动力改装、赛事级电喷系统升级提供了可靠的机械配套结构。
