污水处理用大口径双壁波纹管结构

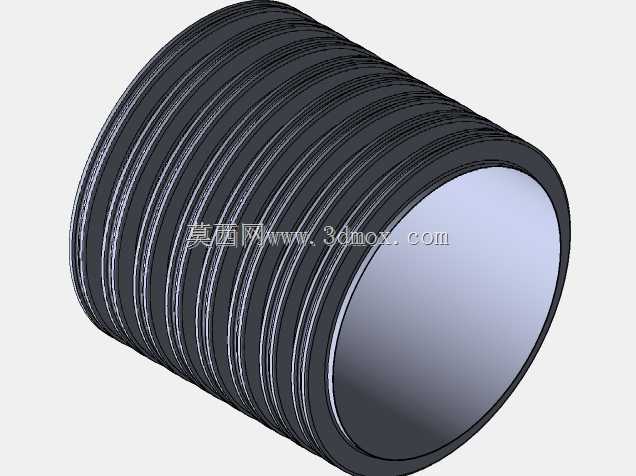

　　在市政排污、工业废水输送的管网系统中，大口径排水管材的选型直接决定了管网的使用寿命、施工效率与运维成本，双壁波纹管作为替代传统混凝土管、铸铁管的主流管材，其结构设计的合理性是工程应用中需要重点考量的核心要素。这款双壁波纹管采用双层壁结构设计思路，外层为环形波纹状的加强结构，内层为光滑平直的过流壁面，这种结构并非简单的双层叠加，而是通过波纹结构的力学特性，在大幅降低材料用量的前提下，保证管材具备足够的环刚度，应对地下埋设后的土壤荷载、地面动载压力，避免管材被压瘪变形影响过流能力。从实际工程应用场景来看，这类管材主要适配城镇污水处理厂的进水输送管网、工业园区生产废水收集管路、市政道路雨水排放系统，也可用于农田水利的输水排灌工程，

　　相较于传统刚性管材，它的重量更轻，单根管材长度更长，施工时不需要大型吊装设备，接口采用弹性密封橡胶圈连接，安装效率高，密封性能可靠，能有效避免管网渗漏造成的土壤与地下水污染。从尺寸边界来看，这款管材外径为500mm，内径为427mm，对应的壁厚设计经过力学验算，外层波纹的波高、波距参数经过优化，既保证环刚度达到埋地敷设的荷载要求，又不会因为波纹过高导致管材整体外径过大，增加管沟开挖的宽度与回填工作量；内层光滑壁面的粗糙度极低，污水输送过程中的沿程阻力损失小，相同输送流量下可以选择更小的管径，或者在同管径下实现更大的输送流量，降低管网的整体建设投入。在结构设计层面，双壁波纹管的波纹结构沿管材轴向均匀分布，

　　每一圈波纹都相当于一个环形加强筋，能够将外部施加的径向荷载均匀分散到整个管壁截面，避免应力集中造成的管壁破损；内外层壁面在波峰位置实现熔接融合，保证两层结构协同受力，不会出现分层脱开的失效问题。实际选型过程中，需要根据埋设深度、地面荷载类型、输送介质的腐蚀特性确定管材的环刚度等级，这款500mm外径的双壁波纹管，常规环刚度等级可以覆盖大部分市政道路下的埋设需求，不需要额外做混凝土基础，只需要在管沟底部铺设一定厚度的砂垫层即可完成敷设，大幅缩短施工周期，降低施工过程中的建材消耗。从过流特性来看，光滑的内壁不容易附着污水中的悬浮物、污泥杂质，长期使用过程中不容易出现管道淤积堵塞的问题，减少管网运维过程中的清掏频率，降低后期运维成本；

　　管材本身采用高分子材料加工成型，具备优异的耐酸碱腐蚀性能，能够适配生活污水、工业弱酸碱废水的输送需求，不会像铸铁管那样出现长期使用后的锈蚀结垢问题，也不会像混凝土管那样被污水中的酸性物质侵蚀造成管壁酥松破损。在安装对接环节，这类管材的接口采用承插式设计，承口端预置弹性橡胶密封圈，安装时只需要将插口端对准承口，使用专用工具将管材插接到标定深度即可完成密封连接，接口具备一定的转角适应能力，能够应对地基轻微不均匀沉降造成的接口错位，避免沉降导致的接口渗漏问题。需要注意的是，在管网转弯、变径、接入检查井的位置，需要根据受力情况设置对应的混凝土支墩，避免管材在长期内水压力、土压力作用下出现接口脱开的问题；回填过程中需要在管材两侧对称回填夯实，避免单侧受力造成管材变形，回填材料不能含有尖锐的石块、建筑垃圾，防止尖锐物体刺破管壁造成渗漏。从三维建模的角度来看，这类管材的建模重点在于外层波纹的参数化构建，需要保证每一圈波纹的轮廓一致性，以及内外层壁面的衔接顺滑度，建模过程中需要准确还原内外径尺寸、波纹的波高与波距参数，保证后续做有限元环刚度验算、施工模拟时的模型精度，为管材的结构优化、施工方案模拟提供准确的数字模型支撑。
