小型直流降压电源转换电路板结构

　　该作品呈现的是一块面向紧凑电子设备供电场景的小型直流转换模块，核心功能是将较高电压的直流输入稳定转换为后级电路可用的低压直流输出，在工业控制板卡、便携检测仪器、嵌入式终端、小型通讯外设以及实验台架供电链路中都有很高的使用频率。这类模块往往不单独作为终端产品存在，而是作为整机内部的供电单元嵌入系统，因此结构设计的重点并不在外观装饰，而在于板件布局、元件避让、安装固定和热分布的合理性。

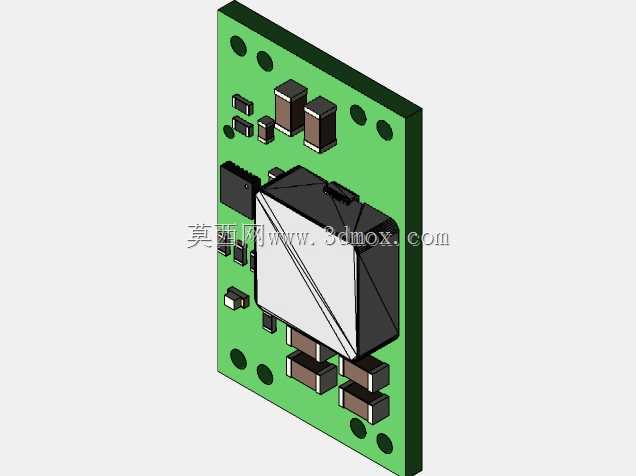

　　从板体形态来看，模块采用矩形PCB作为承载基体，板面四角及边缘布置了多个贯通安装孔，孔位沿板边对称分布，既可以使用铜柱、螺钉固定在设备内腔的支架上，也能够配合塑料隔离柱堆叠安装在主控板附近。安装孔与板边保留了足够的绝缘距离，避免锁付螺钉时划伤走线或造成边缘短路。板体厚度按照常规电源板的工艺余量建模，外围轮廓没有复杂异形切边，便于在狭小腔体内快速排布，也降低了样板加工和拼板生产的难度。

　　板面中央的大块封装元件是模块的磁性功率器件，承担能量转换过程中的储能与隔离作用，其体积明显大于周边阻容元件，是整板高度方向的主要约束。建模时将该元件的本体、顶部包封斜面和引脚占位完整表达，能够直接用于检查上层壳体的净高是否充足。围绕磁性器件布置的是多只贴片电容、电阻和半导体封装件，输入端与输出端的滤波电容靠近功率回路摆放，缩短高频电流路径，减少开关噪声对负载侧的干扰。板边还设置了小型连接焊点或接口位置，用于接入输入电源、输出负载以及必要的控制信号。

　　实际选型时，结构工程师最先关注的是模块的三维包络，而不是单纯的电气参数。该模块的高度由中央磁性器件决定，长度和宽度由PCB外轮廓决定，安装孔间距则决定它能否直接替换原有供电板。三维模型把元件的实际凸起、引脚焊接区和板面孔洞统一表达，在整机装配阶段可以直接进行干涉检查：一方面确认模块顶部与外壳内壁之间留有安全间隙，另一方面核对侧边连接器、电容端部与相邻板卡、线束之间是否存在摩擦或挤压。对于采用灌封或点胶工艺的设备，模型还能帮助估算胶体填充空间，避免高元件周围出现气泡积存。

　　散热思路在这类小功率转换模块上同样重要。功率器件和磁性元件集中在板体中部，周边贴片器件按照信号流向和功率回路分区布置，减少发热元件对温敏元件的热影响。板面保留的镂空与开孔区域不仅服务于螺钉固定，也为空气在模块上下方流动提供通道；在密闭设备中，这些孔位还可作为定位或绑线固定点，使模块在振动环境下保持稳定。设计时若将模块贴装在金属壳体附近，可通过板底预留导热垫空间，把部分热量传导到壳体，降低满载工况下的温升。

　　从建模细节看，板件、焊盘、元件本体和安装孔均以独立结构关系呈现，电容的长方体外形、芯片的黑色封装、磁性器件的斜顶包封以及PCB的绿色阻焊层都得到区分。这种表达并非为了视觉渲染，而是为了让结构评审能够直观判断装配顺序：先将模块固定于支架，再插接输入输出线束，最后合上外盖；若顶部间隙不足，可在设计早期调整模块姿态或更换更低剖面的元件，而不是等到样机阶段才发现壳体压件。

　　在通讯工具类和便携电子产品中，供电模块通常要与主控、射频、传感器等板卡共同挤在有限空间内，因此板边形状、元件高度和连接器位置都会影响整机堆叠。该模型采用规整矩形板和明确孔位，适合在多板卡布局中作为标准供电单元调用。工程人员可以据此评估横向预留宽度、纵向插拔距离、维修拆卸空间以及线束弯曲半径，也可以把它作为同类降压模块的尺寸基准，在不同供应商产品之间进行安装兼容性比对。

　　整体而言，这块转换模块的结构设计围绕紧凑安装、稳定供电和便于装配展开。三维化之后，PCB不再只是一张二维电气图纸，而是具有真实厚度、元件高度和固定边界的机械部件；它能够进入整机布局、壳体校核、热场评估和维修仿真流程，帮助设计团队在样机加工前发现空间冲突，减少反复改板和壳体返工。
