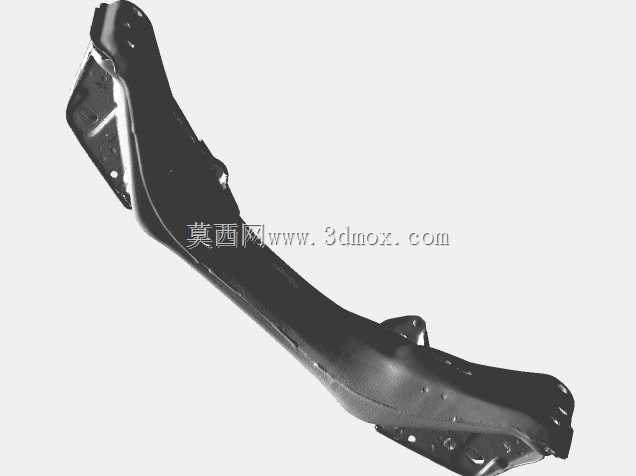

丰田JZX100车型前悬架副车架结构

　　该构件为前置后驱车型前桥核心承载部件，主要承担前悬架与车身之间的载荷传递作用，在实车装配场景中，其上部通过多点螺栓连接固定于车身前纵梁下部的安装平面，下部预留的安装位分别用于固定前下摆臂、转向机壳体、稳定杆连杆以及前悬减震器下支座，是前舱底盘系统的集成安装基体。日常行驶过程中，路面传递的纵向冲击、转向时的横向载荷、制动时的惯性力矩都会先作用于该构件，再通过其分散传递到车身整体结构，因此其结构刚度直接决定了前悬架的动态响应特性，对车辆的转向精准度、行驶滤震表现都有直接影响。从结构设计思路来看，该构件采用冲压焊接成型的变截面箱型结构，整体沿车身纵向呈不规则弯曲形态，完全避让开前舱内的发动机油底壳、转向传动轴、

　　制动管路等周边部件的布置空间，在保证最小离地间隙满足通过性要求的前提下，尽可能降低了安装面的高度，帮助优化整车前轴的重心位置。构件上的所有安装孔位都做了翻边强化处理，主承载区域的板材厚度比非承载区域厚1.2mm，在应力集中的弯折位置额外设计了加强筋结构，不需要额外增加过多重量就能满足1.8吨级前轴载荷的强度要求，同时在构件的前后端分别设计了碰撞溃缩引导槽，发生正面低速碰撞时可以按照预设路径变形，吸收碰撞能量，避免冲击直接传递到乘员舱结构。从安装边界来看，该构件与车身连接的四个主安装点都设计了橡胶衬套安装座，装配时压入对应规格的橡胶衬套后，可以有效过滤路面传递的高频振动，避免底盘噪音直接传入车内；

　　与下摆臂连接的两个球头安装位同轴度公差控制在0.1mm以内，保证转向时两侧车轮的运动轨迹符合设计参数，不会出现转向卡滞或者轮胎偏磨的问题。在逆向建模或者改装设计场景中，该结构的三维数据可以直接用于底盘硬点校核，不需要反复测量实车的安装位置尺寸，能够大幅缩短前悬架改装、底盘修复的设计周期，建模时还原的所有弯折弧度、安装孔位坐标、加强筋位置都与实车构件完全一致，可直接用于3D打印验证样件、改装件的结构校核，也可以作为同平台车型底盘结构设计的参考基准，帮助设计人员快速理解后驱车型前副车架的载荷分配逻辑与避让设计思路。在实际维修替换场景中，该构件的三维数据可以用于快速比对副车架的变形量，当车辆发生托底或者碰撞后，

　　通过扫描损伤件与标准模型做尺寸对比，就能快速判断哪些安装点出现了位移，不需要反复做四轮定位调整，能够大幅提升底盘维修的效率，同时也可以基于该数据设计强化型的改装副车架，在原有安装位完全兼容的前提下，通过调整板材厚度、增加加强结构的方式提升构件的整体刚度，满足车辆动力升级、赛道驾驶时的更高载荷需求。
