铃木吉姆尼越野车身三维扫描数模

　　这套数模围绕铃木吉姆尼这类小型硬派越野车的车身外形展开，数据来源偏向实车三维扫描，重点保留外覆盖件、车头轮廓、轮拱边界、后视镜位置、车顶走向以及底盘可见区域的空间关系。对于结构设计人员来说，它的价值不在于直接替代原厂零件图纸，而在于提供一个接近真实装配状态的整车外部基准，使改装件开发、附件布置和干涉校核能够在统一坐标系下推进。

　　在越野场景中，吉姆尼常被用于林间穿越、岩石攀爬、浅滩通行和长途自驾改装。车辆需要在前部预留绞盘、辅助灯、防撞杠和拖车点的安装空间，在侧部考虑脚踏、侧杠、行李架和涉水附件的布置，在后部兼顾备胎、油桶、救援工具和尾门承载。扫描数模能够把这些区域的曲面起伏、棱线转折和边界距离集中呈现出来，设计人员不必完全依赖手工测量，就可以判断新增部件是否会影响车门开启、轮胎跳动、转向极限或接近角、离去角。

　　从功能特性上看，小型越野车的外廓尺寸紧凑，轴距较短，前后悬也相对克制，这为复杂路面通过性提供了基础，但也给附加设备留下的安装空间有限。前杠设计若过度向外伸出，会削弱接近角；侧杠若位置过低，岩石路段容易成为托底点；车顶载荷若集中在不合理区域，会改变重心并影响门框、雨槽和车顶结构的受力。利用扫描得到的外形数据，可以在概念阶段把防撞梁、支架、灯组和救援接口的位置反复调整，使附件既满足使用需求，又不破坏原车通过性。

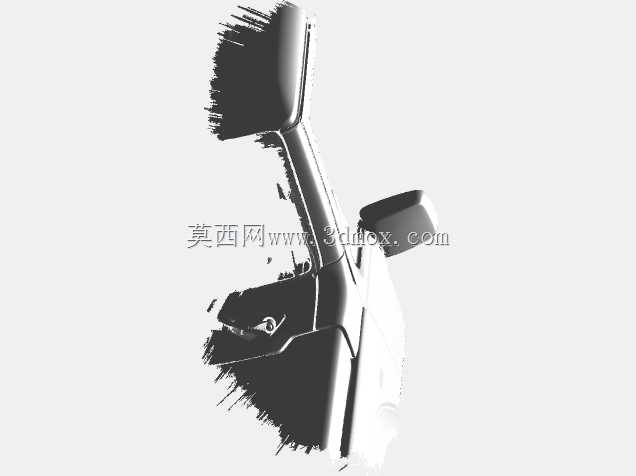

　　设计思路上，这类数模更适合作为逆向开发和改装匹配的中间载体。外表面点云或网格能够反映车身实际曲率，工程师可据此抽取关键断面，例如前脸格栅到保险杠外缘的距离、翼子板与轮胎之间的动态间隙、A柱底部到后视镜基座的安装面、车门分缝与侧踏板支撑点的相对位置。对于需要制作玻璃钢、碳纤维或金属护板的零件，断面信息可以直接指导翻模、裁切和焊接夹具设计；对于需要螺栓连接的部件，则可在数模中提前规划支架落点，避免在车身上盲目开孔。

　　安装边界是整车改装中最容易被忽视的环节。前绞盘平台不仅要容纳绞盘本体和导绳器，还要给控制器、线缆、散热间隙和拖车钩留出位置；车顶架不能只看顶面宽度，还要核对门框、雨槽、纵杆和天窗区域的承载限制；底盘护板则要避开油底壳、排气管、转向拉杆和维护放油点。扫描模型把车身外部与下部可见轮廓连成一体，便于在布置时同时观察零件外形、运动件包络和维修操作空间。

　　在整车造型验证方面，该数据也可用于宽体轮眉、升高套件、越野轮胎和外置附件的比例检查。小型越野车对视觉比例和实际几何间隙同样敏感，轮胎直径增大后，转向打死、悬架压缩和车身侧倾都会改变轮拱内的安全距离。通过扫描外形建立校核场景，可以把轮胎包络、转向节运动和轮眉边界放在同一视图中审查，减少样件装车后才发现摩擦、顶碰或遮挡灯光的问题。

　　实际工程使用中，扫描数据通常还需要经过清理、补洞、对称检查和关键基准拟合，才能成为稳定的设计参考。车身曲面并非理想规则几何体，冲压圆角、塑料件拔模斜度、装配公差和外饰件拼接都会反映在点云上。工程师应区分外观曲面、安装硬点和可调整区域，不能把所有网格面都当作加工基准。合理做法是以外形数模确定空间边界，再结合实车测量建立安装孔、大梁连接点和电器接口等精确特征，最终形成可用于改装件设计、装配仿真和展示评审的完整三维依据。
